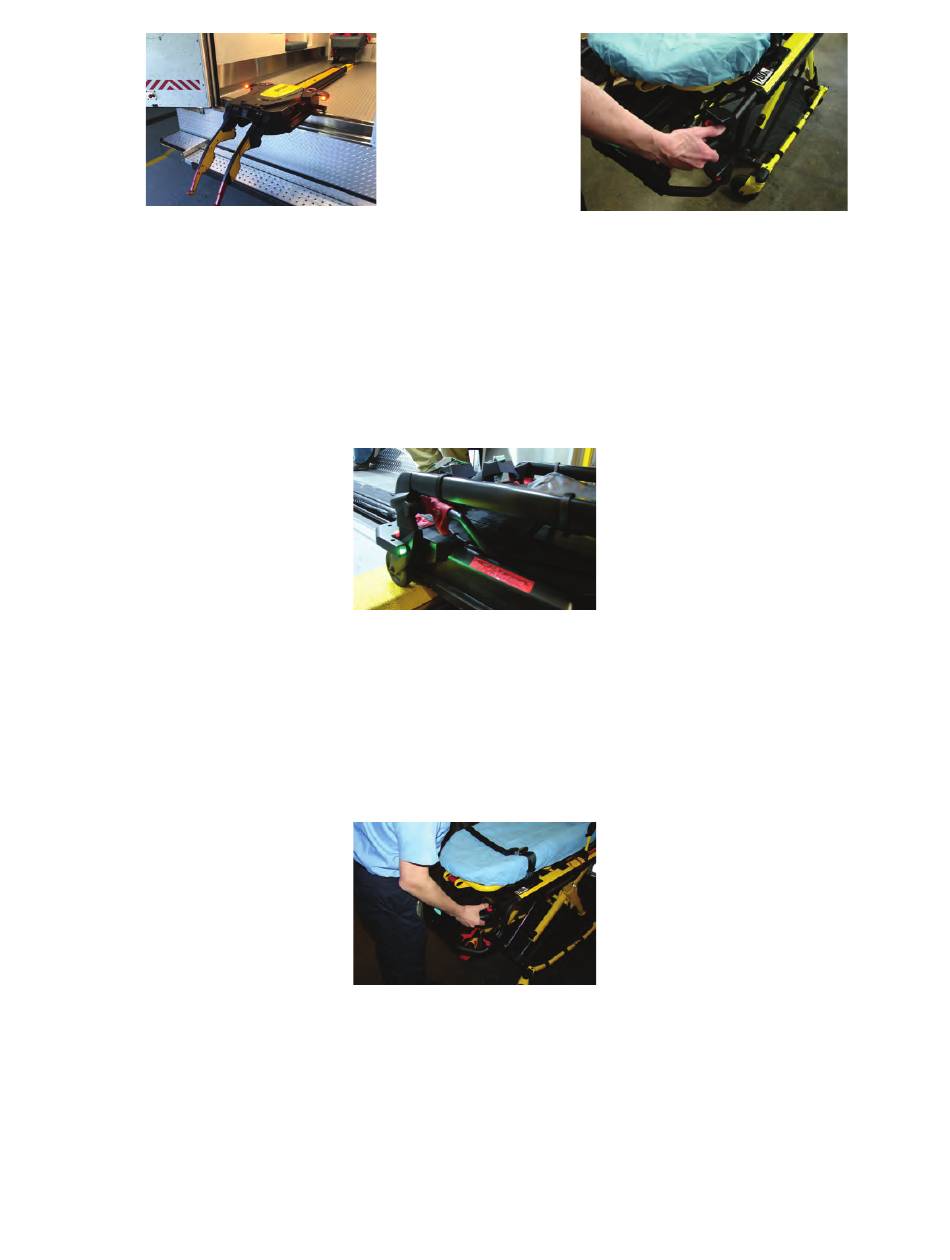

F F i i g g u u r r a a 3 3 6 6 – – A A c c c c o o m m p p a a g g n n a a r r e e i i l l c c a a r r r r e e l l l l o o f f u u o o r r i i d d a a l l v v e e i i c c o o l l o o

3. Premere e tenere premuto il pulsante di estensione (+) posto sull'interruttore della barella per estendere il carrello

inferiore della barella fino all'altezza di carico impostata (Figura 37).

4. Estendere completamente e bloccare la sezione della testa retrattile della barella prima di caricare la barella nel sistema

P P o o w w e e r r - - L L O O A A D D .

5. Spingere la barella nel sistema P P o o w w e e r r - - L L O O A A D D fino a quando i perni delle ruote di carico della barella non siano bloccati

in posizione (Figura 38). Mentre si carica la barella, assicurarsi che quest'ultima sia allineata con i bracci di

sollevamento.

6. Controllare gli indicatori LED del lato testa per assicurarsi che la barella sia pronta per essere caricata.

a. I LED verde fisso indicano che il lato testa della barella è in posizione.

b. I LED lampeggianti color ambra indicano che il lato testa della barella non è in posizione.

7. Premere e tenere premuto il pulsante di retrazione (-) posto sull'interruttore della barella (Figura 39) per retrarre

completamente il carrello inferiore, in modo che quest'ultimo sorregga la barella.

8. Spingere la barella nella cabina paziente del veicolo fino ad abbassare i bracci di sollevamento e a bloccare la barella

nel sistema P P o o w w e e r r - - L L O O A A D D .

9. Accertarsi che la barella sia bloccata nel sistema P P o o w w e e r r - - L L O O A A D D tirando saldamente da lato a lato sul lato piedi della

barella.

6390-809-005 Rev AA.0

F F i i g g u u r r a a 3 3 8 8 – – B B l l o o c c c c a a r r e e i i p p e e r r n n i i d d e e l l l l e e r r u u o o t t e e i i n n p p o o s s i i z z i i o o n n e e

F F i i g g u u r r a a 3 3 9 9 – – R R e e t t r r a a r r r r e e c c o o m m p p l l e e t t a a m m e e n n t t e e l l a a b b a a r r e e l l l l a a

F F i i g g u u r r a a 3 3 7 7 – – I I m m p p o o s s t t a a r r e e l l ' ' a a l l t t e e z z z z a a d d i i c c a a r r i i c c o o
