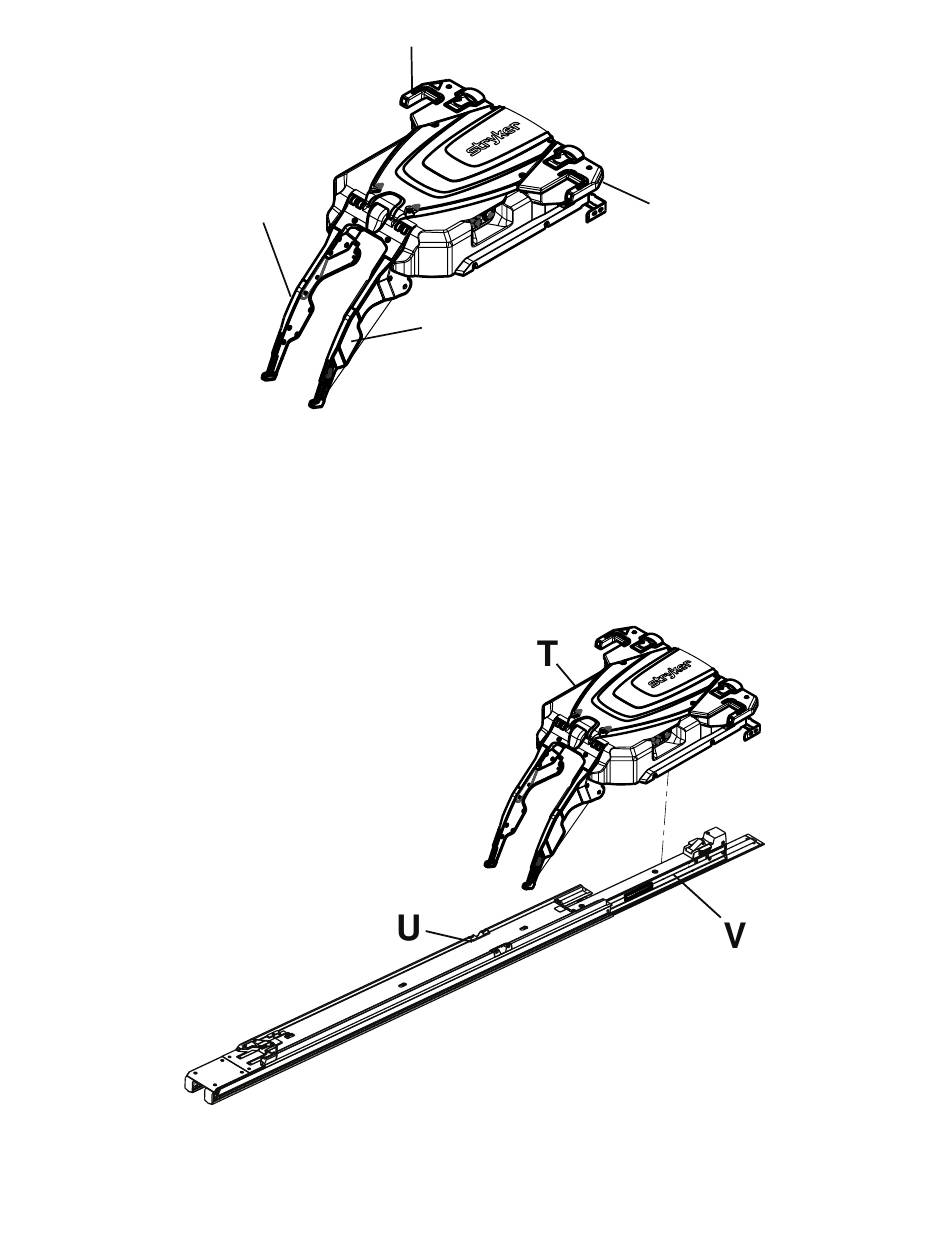

26. Die Wagenbaugruppe (T) zwischen der Transfersystembaugruppe (U) und dem Kopfende der Ankerbaugruppe (V) auf
dem Boden positionieren (Abbildung 15).
27. Installateur 1 (Fußende): Die Laufrollen der Wagenbaugruppe in den Seitenkanal der Transfersystembaugruppe
schieben.
28. Installateur 2 (Kopfende): Die Wagenbaugruppe anheben, um den zweiten Laufrollensatz auszurichten, und die
Laufrollen so weit schieben, bis der Wagen etwa in der Mitte des Transfersystems liegt.
29. Die Transfersystembaugruppe vorsichtig nach vorn in Richtung Kopfende schieben, bis sie einrastet.
6390-809-005 Rev AA.0
R
2
R
1
A A b b b b i i l l d d u u n n g g 1 1 4 4 – – W W a a g g e e n n b b a a u u g g r r u u p p p p e e
A A b b b b i i l l d d u u n n g g 1 1 5 5 – – W W a a g g e e n n b b a a u u g g r r u u p p p p e e p p o o s s i i t t i i o o n n i i e e r r e e n n
S
1
S
2
21
DE
