26. Sestavu vozíku (T) umístěte mezi sestavu převodu (U) a horní konec sestavy ukotvení (V) na podlaze (Obrázek 15).
27. Montér 1 (dolní konec): Válečky sestavy vozíku zasuňte do bočního kanálu sestavy převodu.
28. Montér 2 (horní konec): Nadzvedněte sestavu vozíku tak, abyste zarovnali druhou sadu válečků, a posouvejte válečky,
dokud se vozík nedostane do blízkosti středu převodu.
29. Opatrně tlačte sestavu převodu dopředu směrem k hornímu konci, dokud nezapadne na své místo.
30. Sestavte blok nárazníku. Vnitřní blok zarážky (639000010246) (se závitovými otvory) (Y) nastavte proti nárazníku
(639000010243) (X) (Obrázek 16).
6390-809-005 Rev AA.0
R 2
R
1

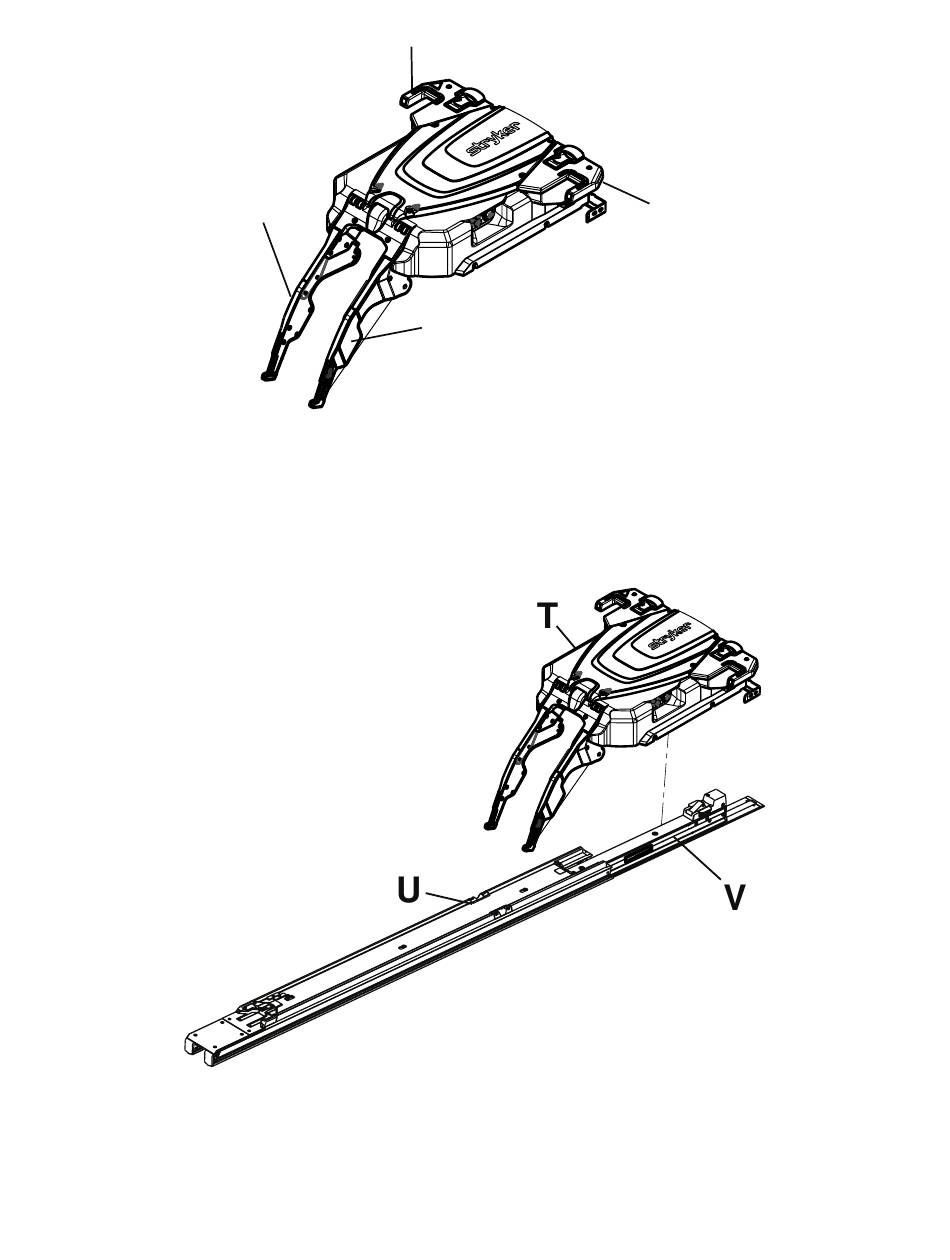

O O b b r r á á z z e e k k 1 1 4 4 – – S S e e s s t t a a v v a a v v o o z z í í k k u u
