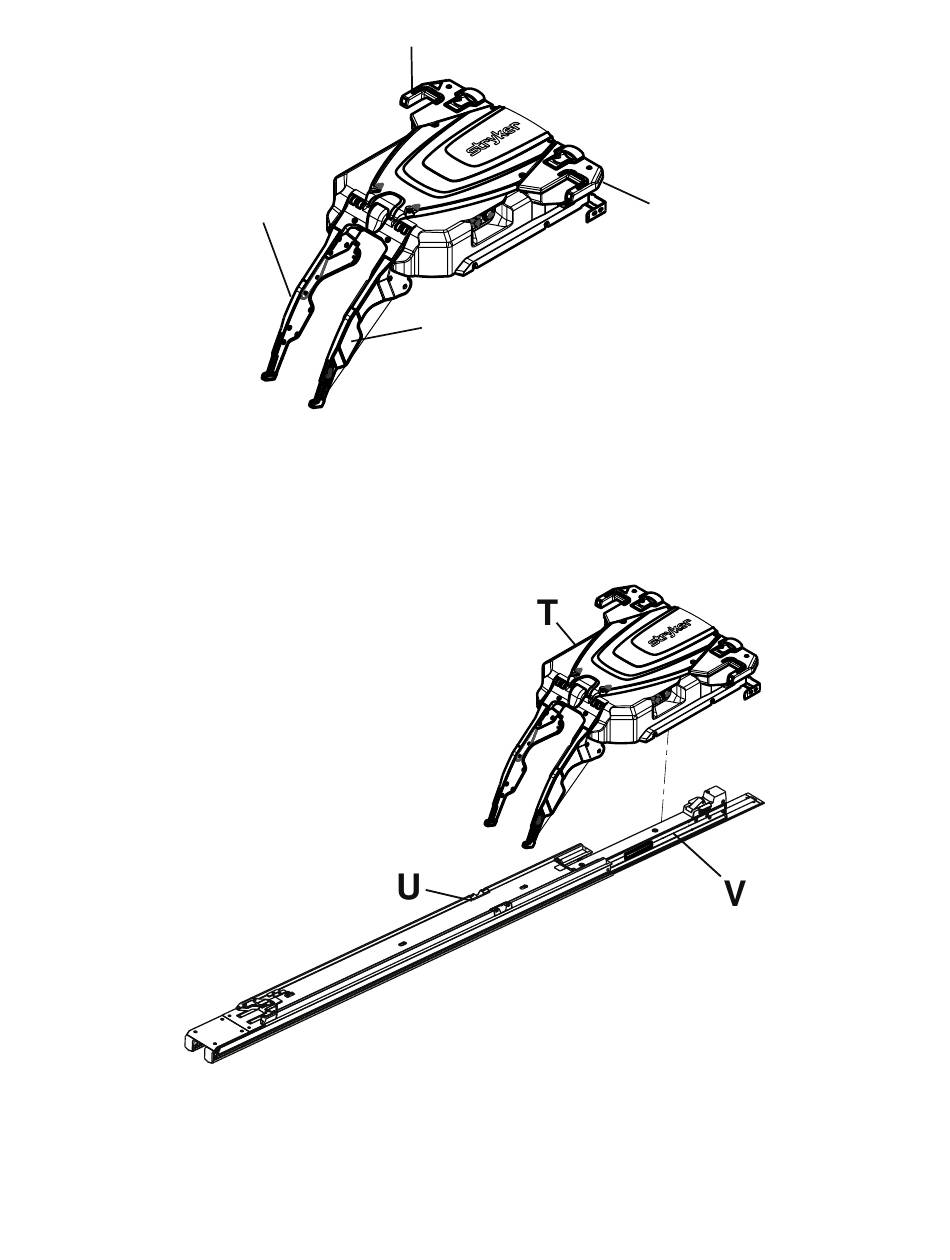

26. Sijoita kelkkayksikkö (T) siirtokiskoyksikön (U) ja ankkuriyksikön pääpuolen (V) väliin lattialle (Kuva 15).
27. Asentaja 1 (jalkopää): Työnnä kelkkayksikön rullat siirtokiskoyksikön sivukanavaan.
28. Asentaja 2 (pääpuoli): Nosta kelkkayksikkö, kohdista toinen rullasarja ja työnnä rullia, kunnes kelkka on lähellä
siirtokiskon keskiosaa.
29. Työnnä siirtokiskoyksikköä varovaisesti pääpuolta kohti, kunnes yksikkö lukittuu paikoilleen.
30. Kokoa puskuriblokki. Kohdista toimitettu sisemmän liikkumattoman rajoittimen blokki (639000010246) (jossa on
kierteiset reiät) (Y) toimitetun liikkumattoman rajoitinpuskurin kanssa (639000010243) (X) (Kuva 16).
6390-809-005 Rev AA.0
R
2
R
1
K K u u v v a a 1 1 4 4 – – K K e e l l k k k k a a y y k k s s i i k k k k ö ö
K K u u v v a a 1 1 5 5 – – K K e e l l k k k k a a y y k k s s i i k k ö ö n n s s i i j j o o i i t t t t a a m m i i n n e e n n p p a a i i k k a a l l l l e e e e n n
S
1
S
2
21
FI
