30. Συναρμολογήστε το ανασχετικό του προστατευτικού. Ευθυγραμμίστε το παρεχόμενο εσωτερικό ανασχετικό απόλυτης
στάσης (639000010246) (με τις οπές με σπείρωμα) (Y) με το παρεχόμενο προστατευτικό απόλυτης στάσης
(639000010243) (X) (Σχήμα 16).
31. Σύρετε τα συναρμολογημένα εξαρτήματα (X και Υ) στο άκρο της διάταξης μεταφοράς.
Σ Σ η η μ μ ε ε ί ί ω ω σ σ η η - - Τοποθετήστε το προστατευτικό απόλυτης στάσης, με τρόπο ώστε η ράχη (AA) να είναι στο κάτω μέρος
(Σχήμα 17).
32. Ευθυγραμμίστε το ανασχετικό απόλυτης στάσης (639000010244) (με τις διαμπερείς οπές) (W) με τα συναρμολογημένα
εξαρτήματα (Χ και Y) και σύρετέ το στο άκρο της διάταξης μεταφοράς.
33. Επαναλάβετε τα βήματα 26 - 28 για να συναρμολογήσετε και να εγκαταστήσετε το δεύτερο προστατευτικό απόλυτης
στάσης.
34. Με χρήση ενός κλειδιού άλλεν 3/16", εγκαταστήστε τις τέσσερις κεφαλόβιδες άλλεν που παρέχονται (0004-662-000) (δύο
για κάθε πλευρά) (Z) στη διάταξη μεταφοράς (Σχήμα 16).
35. Επιθεωρήστε οπτικά τα προστατευτικά μεταφοράς του τμήματος κεφαλής για να βεβαιωθείτε ότι είναι εγκατεστημένα στο
ίδιο επίπεδο με την εξωτερική άκρη της διάταξης μεταφοράς, χωρίς ενδείξεις εσφαλμένης ευθυγράμμισης ή ακατάλληλης
εγκατάστασης.
36. Χρησιμοποιώντας ένα κατσαβίδι T25 Torx, εγκαταστήστε τις δύο παρεχόμενες βίδες άλλεν με καμπυλωτή κεφαλή (0004-
665-000) (AΒ) για να προσαρτήσετε την παρεχόμενη επένδυση συστήματος μεταφοράς του τμήματος κεφαλής για την
αριστερή πλευρά του ασθενούς (639000010210) και την παρεχόμενη επένδυση συστήματος μεταφοράς του τμήματος
κεφαλής για τη δεξιά πλευρά του ασθενούς (639000010211) (AC) στη διάταξη μεταφοράς (Σχήμα 18).
EL
22
Z

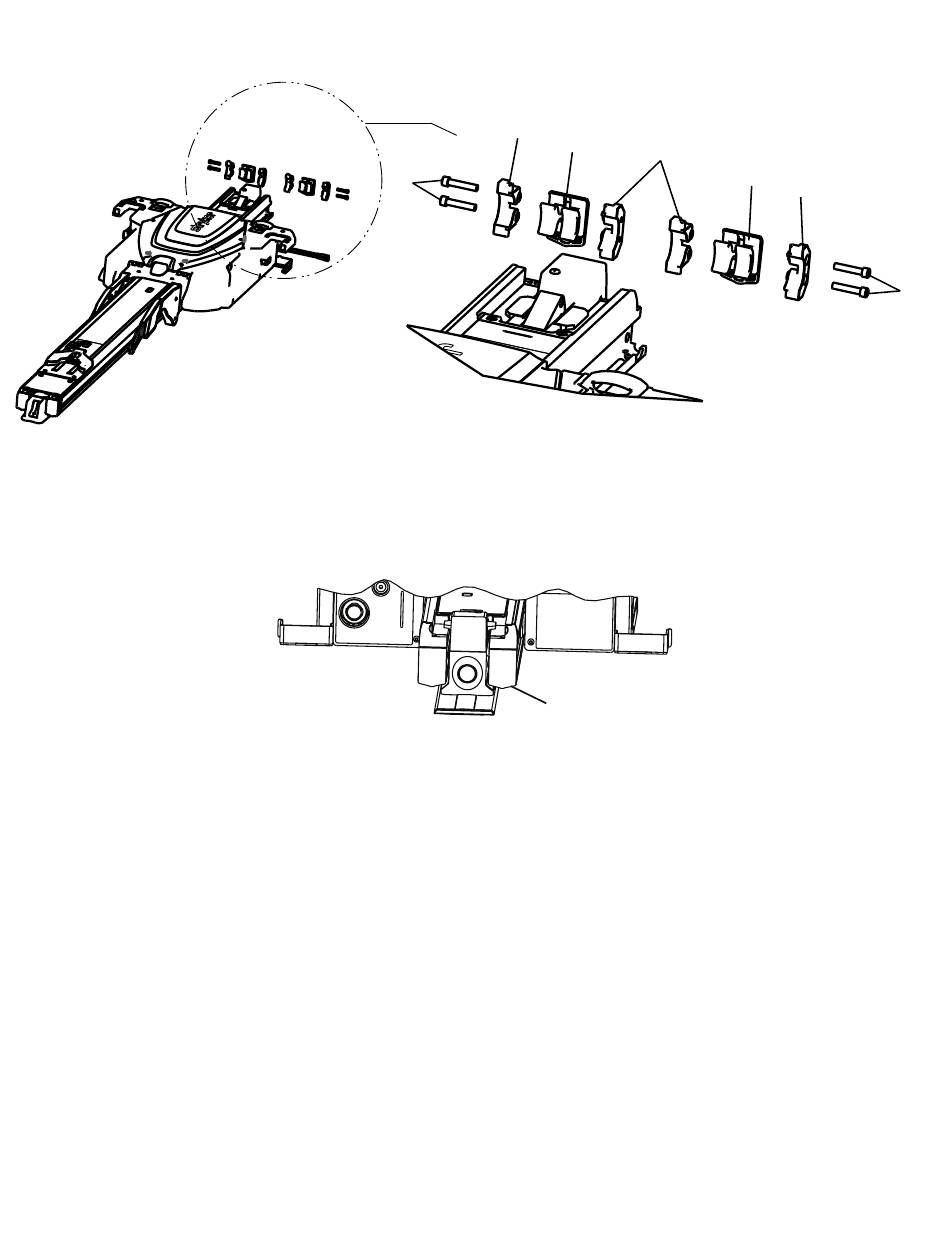

Σ Σ χ χ ή ή μ μ α α 1 1 6 6 – – Σ Σ υ υ ν ν α α ρ ρ μ μ ο ο λ λ ό ό γ γ η η σ σ η η α α ν ν α α σ σ χ χ ε ε τ τ ι ι κ κ ο ο ύ ύ τ τ ο ο υ υ π π ρ ρ ο ο σ σ τ τ α α τ τ ε ε υ υ τ τ ι ι κ κ ο ο ύ ύ
Σ Σ χ χ ή ή μ μ α α 1 1 7 7 – – Ρ Ρ ά ά χ χ η η τ τ ο ο υ υ π π ρ ρ ο ο σ σ τ τ α α τ τ ε ε υ υ τ τ ι ι κ κ ο ο ύ ύ α α π π ό ό λ λ υ υ τ τ η η ς ς σ σ τ τ ά ά σ σ η η ς ς
W
X
Y
AA
X
W
Z
6390-809-005 Rev AA.0
