18. L'installateur 1 (côté pieds) soulève l'ensemble de transfert et fait glisser les déclencheurs de verrou de transfert (L)
(Figure 12) vers le côté pieds de l'ensemble de transfert pour débloquer les verrous de transfert. L'installateur 2 (côté
tête) fait glisser et centre l'extrémité ouverte de l'ensemble de transfert sur les galets dans l'ensemble d'ancrage.
Lors de l'installation de l'ensemble de transfert, faire glisser lentement l'ensemble de transfert. Ne pas casser le
boîtier de charge par induction de la civière (K) (Figure 10).
Maintenir les déclencheurs de verrou de transfert tirés vers le côté pieds jusqu'à ce que l'ensemble de transfert soit
installé sur l'ancrage (Figure 12).
Il est possible de rencontrer une légère résistance lors du passage sur le deuxième jeu de galets ; pousser au-delà
de la résistance jusqu'à l'emplacement indiqué à la Figure 12.
19. Positionner le revêtement du circuit primaire à induction d'ancrage (639001010101) sur l'ouverture de sorte que le
crochet en U soit en face du côté pieds de l'ancrage (Figure 11).
R R e e m m a a r r q q u u e e - - Veiller à ce que les connecteurs (installés à l'étape 16) ne poussent pas contre le revêtement du circuit
primaire à induction d'ancrage.
20. À l'aide d'un tournevis plat, enfoncer par pression le crochet en U dans l'ancrage jusqu'à ce qu'il s'enclenche en place
en émettant un clic (Figure 11).
21. À l'aide d'une clé à 6 pans de 5/32 po, installer la vis d'assemblage à six pans creux fournie (0004-658-000) (O) pour
fixer solidement l'activateur d'aimant du chariot fourni (6390-001-106) (P) (Figure 12).
22. À l'aide d'une clé Torx T25, installer les quatre vis d'assemblage à tête ronde fournies (0004-665-000) (M) pour fixer la
plaque d'usure de transfert côté pieds fournie (6390-001-225) (N) à l'ensemble de transfert (Figure 12).
23. Faire glisser les déclencheurs de verrou de transfert (au plus proche du côté pieds) (L) (Figure 12) vers le côté pieds de
l'ensemble de transfert pour le déverrouiller.
6390-809-005 Rev AA.0

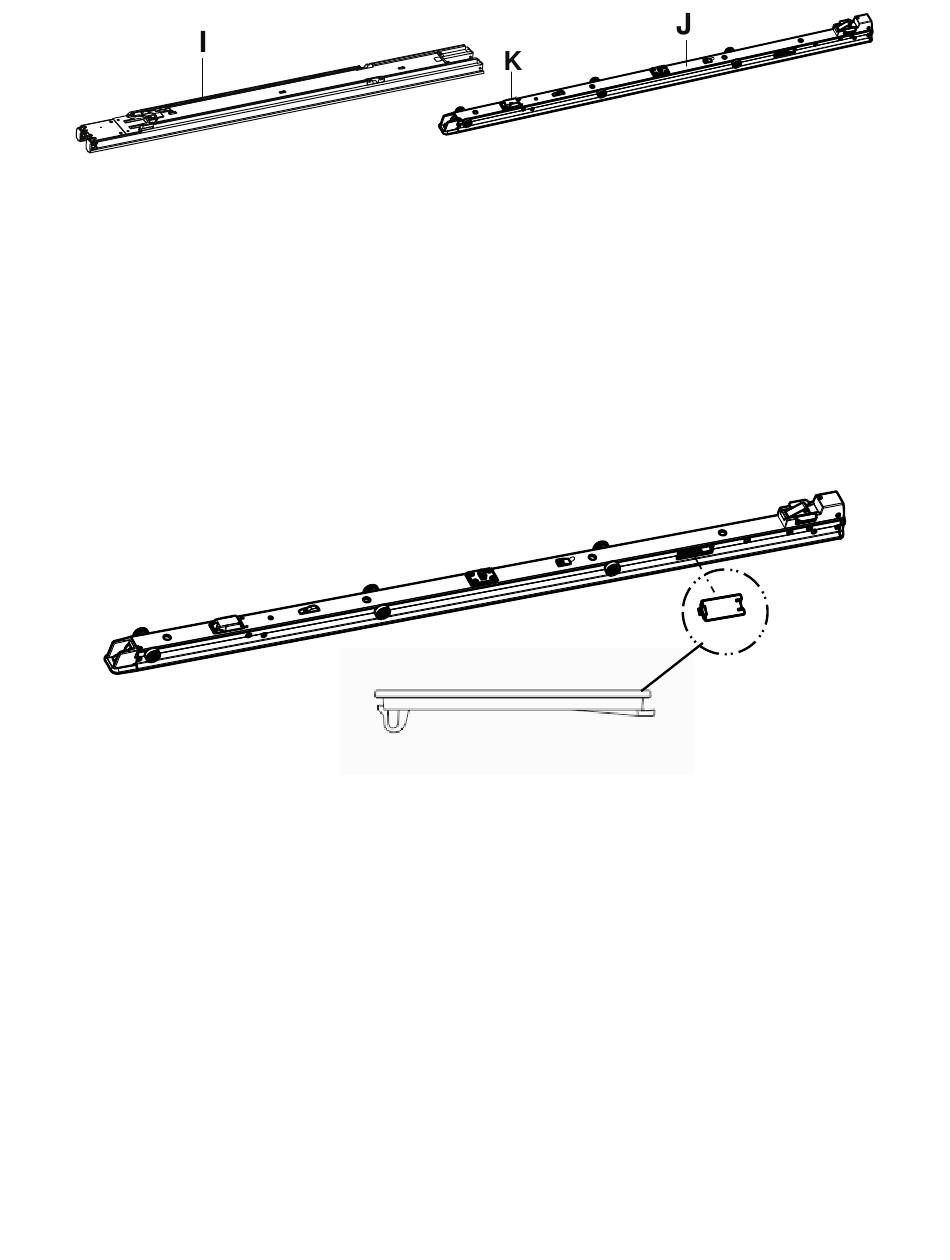

F F i i g g u u r r e e 1 1 0 0 – – I I n n s s t t a a l l l l e e r r l l ' ' e e n n s s e e m m b b l l e e d d e e t t r r a a n n s s f f e e r r t t
F F i i g g u u r r e e 1 1 1 1 – – R R e e v v ê ê t t e e m m e e n n t t d d u u c c i i r r c c u u i i t t p p r r i i m m a a i i r r e e à à i i n n d d u u c c t t i i o o n n d d ' ' a a n n c c r r a a g g e e
19
FR
