V V E E S S Z Z É É L L Y Y - - Mindig hagyjon szabad helyet a lökhárítónál. Ha nem áll rendelkezésre elegendő szabad hely a
lökhárítónál, az a beteg vagy a kezelő sérülését eredményezheti.
3. Azonosítsa az első padlólemez-rögzítőkonzol (6390-101-108) (Ábra 4) helyét (a láb felőli vég közelében). Ez az
elhelyezés biztosítja a legnagyobb szabad helyet a keréknek.
Ha közelebb akarja tolni az ágyat a jármű betegterének fej felőli végéhez, akkor válasszon másik helyet a
padlólemez rögzítéséhez.
Ügyeljen arra, hogy a rögzítési hely ne legyen a 2. lépésben kiszámolt értéknél távolabb az első rögzítési helytől.
Hagyjon elegendő helyet az ágy alapzata és a jármű lökhárítója között.
Fordítsa át a konzolt (Ábra 5), hogy a rögzítési helyet további 2 hüvelykkel (5 cm-rel) a fej felőli vég felé mozgassa.

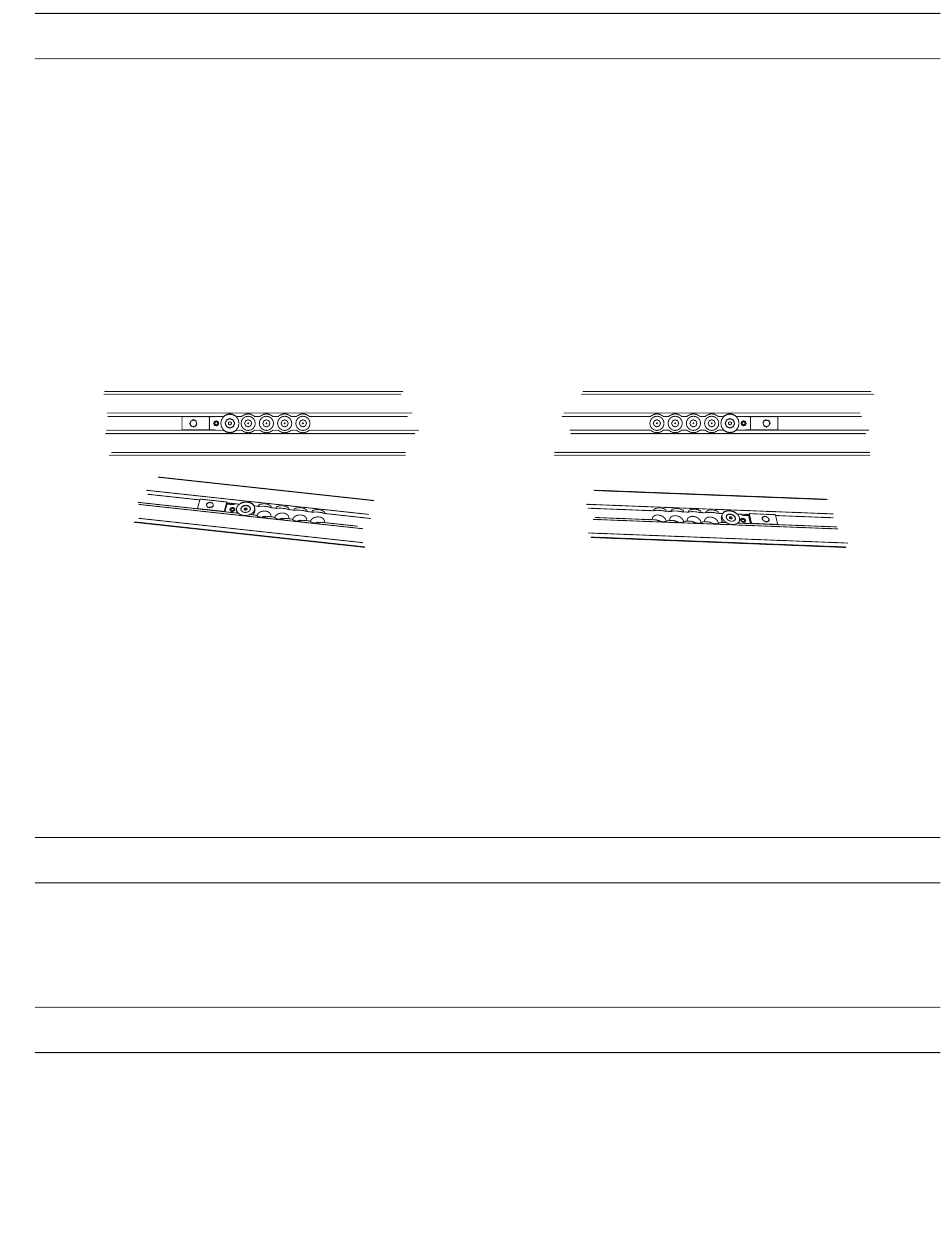

Ábra 4: azt a helyzetet mutatja, amelyben a kerék és a lökhárító közti szabad hely a legnagyobb. Ábra 5: azt a
helyzetet mutatja, ahol a kerék és a lökhárító közti szabad hely a legkisebb, ez 8 hüvelykkel (20,3 cm-rel) van
távolabb az első helyzettől. Olyan rögzítési helyet válasszon, amely a konfigurációhoz megfelelő szabad helyet hagy
a keréknek. Az alábbi Ábra 4 és Ábra 5 (A) eleme a jármű betegterének fej felőli végét, (B) eleme pedig a láb felőli
végét jelzi.
B
Á Á b b r r a a 4 4 – – L L e e g g n n a a g g y y o o b b b b s s z z a a b b a a d d h h e e l l y y a a k k e e r r é é k k n n e e k k
4. 5/32"-os hatszögletű csavarkulccsal szereljen be egy lapos fejű fedőcsavart (0001-194-000) az alhorgony
rögzítőkonzoljának megtartójára (6390-001-110) a padlólemez rögzítőkonzoljának (6390-101-108) rögzítéséhez.
5. Ismételje meg a 3. és a 4. lépést a padlólemez-szerelvény másik három helyén.
M M e e g g j j e e g g y y z z é é s s - - E három padlólemez-rögzítőkonzol helye a 3. lépésben kiválasztott helynek megfelelő kell, hogy legyen.
6. A horgony és a jármű közti kábelt (639000010135) vezesse be a horgony alján, majd ki az nyíláson a horgony oldalán
(Ábra 6).
7. Állítsa a horgonyt a szerelőlyukak fölé. Az esetleges felesleges vezetéket vezesse vissza az elektromos vezetékek
gumi alátétgyűrűjén át.
V V E E S S Z Z É É L L Y Y - - Mindig ügyeljen arra, hogy a jármű külsejéig tartó összes rés tömítve legyen, hogy kipufogógáz ne
juthasson a jármű betegterébe.
M M e e g g j j e e g g y y z z é é s s - - Vigyen fel szilikon tömítőanyagot az elektromos vezetékek gumi alátétgyűrűjére, hogy az elektromos
vezetékek átvezető járatát teljesen lezárja.
8. Óvatosan helyezze a horgonyszerelvényt (C) a padlólemez-szerelvény (D) fölé (Ábra 6), és a felesleges vezetéket
fektesse a padlólemez hornyába. Igazítsa a négy lyukat a padlólemez rögzítőkonzoljaihoz.
F F I I G G Y Y E E L L E E M M - - Ügyeljen arra, hogy a vezetékek a padlólemez hornyában maradjanak, és ne csípődjenek be a
horgonyszerelvénybe a horgonyszerelvény beszerelésekor.
HU
16
A
B
Á Á b b r r a a 5 5 – – A A k k o o n n z z o o l l á á t t f f o o r r d d í í t t á á s s a a
A
6390-809-005 Rev AA.0
