31. 조립한 구성 요소(X 및 Y)를 이송 어셈블리쪽으로 밉니다.
참 참 고 고 - - 험프(AA)가 하단에 있도록 데드 스톱 범퍼를 배치합니다(그림 17).
32. 데드 스톱 블록(639000010244)(스루 홀)(W)을 조립한 구성 요소(X 및 Y)에 정렬한 후 이송 어셈블리쪽으로 밉니다.
33. 단계 26~28을 반복하여 두 번째 데드 스톱 범퍼를 설치합니다.
34. 3/16인치 육각 렌치를 사용하여, 제공된 소켓 헤드 캡 나사(0004-662-000) 4개(각 측면에 2개)(Z)를 이송 어셈블리 안에
설치합니다(그림 16).
35. 머리쪽 이송 범퍼를 육안으로 검사하여 이송 어셈블리의 바깥쪽 가장자리와 같은 높이로 범퍼가 설치되어 있으며 잘못
정렬되어 있거나 부적절하게 설치된 징후가 없는지 확인합니다.
36. T25 Torx 드라이버를 사용하여, 제공된 버튼 헤드 캡 나사(0004-665-000) (AB) 2개를 설치하여 제공된 환자 좌측 이송 머
리쪽 끝 트림(639000010210) 및 제공된 환자 우측 이송 머리쪽 끝 트림(639000010211)(AC)을 이송 어셈블리에 부착합
니다(그림 18).
6390-809-005 Rev AA.0
W
Z

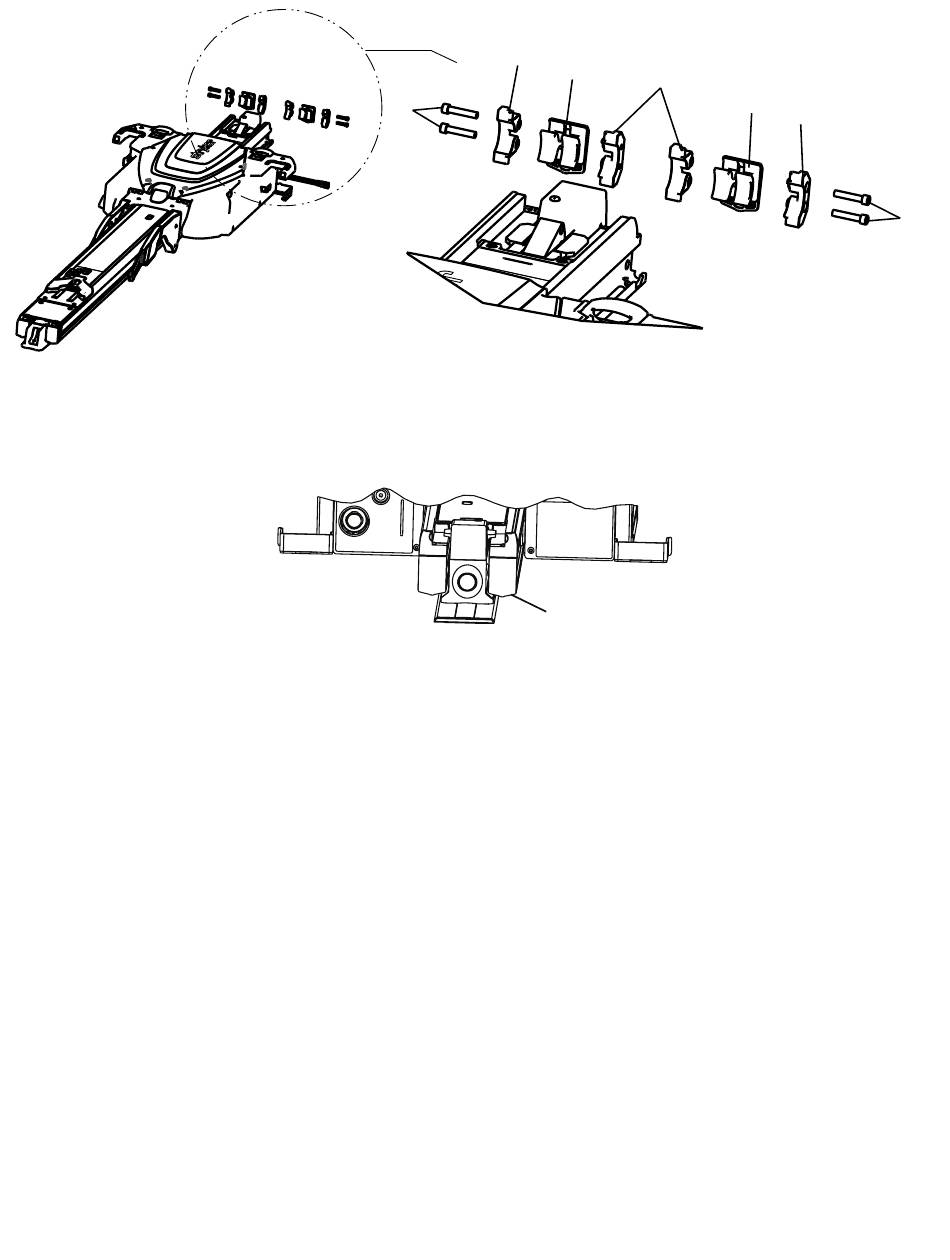

그 그 림 림 1 1 6 6 – – 범 범 퍼 퍼 블 블 록 록 조 조 립 립
그 그 림 림 1 1 7 7 – – 데 데 드 드 스 스 톱 톱 범 범 퍼 퍼 험 험 프 프
X
Y
AA
X
W
Z
21 KO
