31. Slinkite surinktus komponentus (X ir Y) į perkėlimo bloko galą.
P P a a s s t t a a b b a a - - Nustatykite atmušo bamperį taip, kad išgauba (AA) būtų apačioje (pav. 17).
32. Sulygiuokite atmušo bloką (639000010244) (su kiaurinėmis skylėmis) (W) su surinktais komponentais (X ir Y) ir slinkite
jį iki perkėlimo bloko galo.
33. Pakartokite 26–28 veiksmus antrajam atmušo bamperiui surinkti ir sumontuoti.
34. 3/16 col. šešiabriauniu veržliarakčiu įsukite keturis tiekiamus varžtus lizdinėmis galvutėmis (0004-662-000) (po du
kiekvienoje pusėje) (Z) į perkėlimo bloką (pav. 16).
35. Apžiūrėkite galvūgalio perkėlimo bamperius ir įsitikinkite, kad jie sumontuoti lygiai su išoriniu perkėlimo bloko kraštu, kad
nėra netinkamo lygiavimo ar netinkamo montavimo požymių.
36. T25 Torx suktuvu įsukite du tiekiamus varžtus pusapvalėmis galvutėmis (0004-665-000) (AB), kad pritvirtintumėte
tiekiamą paciento kairiąją perkėlimo galvūgalio apdailą (639000010210) tiekiamą paciento dešiniąją perkėlimo
galvūgalio apdailą (639000010211) (AC) prie perkėlimo bloko (pav. 18).
LT
22
W
Z

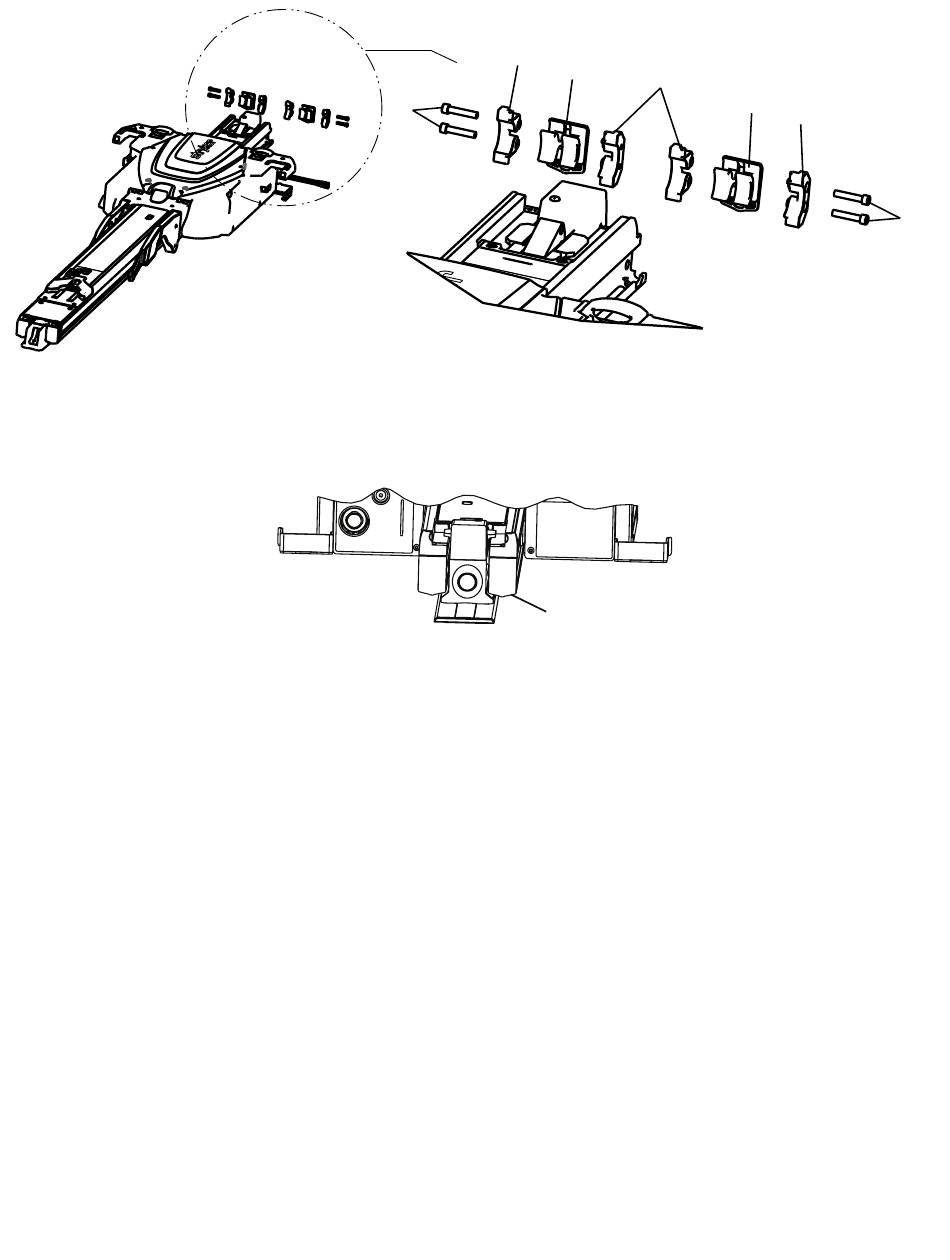

p p a a v v . . 1 1 6 6 – – B B a a m m p p e e r r i i o o b b l l o o k k o o s s u u r r i i n n k k i i m m a a s s
p p a a v v . . 1 1 7 7 – – A A t t m m u u š š o o b b a a m m p p e e r r i i o o i i š š g g a a u u b b a a
X
Y
AA
X
W
Z
6390-809-005 Rev AA.0
