(4) 앵커 장착 포스트(6390-001-150)
(1) 이송 트림, 머리쪽 끝, 죄측
(639000010210)
(2) 데드 스톱 블록, 나사산형
(639000010246)
(4) 바닥판 부착 브래킷(6390-101-
108)
(1) 앵커 유도성 일차 커버
(639001010101)
사 사 용 용 되 되 는 는 추 추 가 가 부 부 품 품 ( ( 포 포 함 함 되 되 지 지 않 않 음 음 ) )
전기 테이프
요 요 구 구 되 되 는 는 도 도 구 구 : :
5/32인치 육각 렌치
플랫 블레이드 스크류드라이버
T25 Torx 드라이버
절 절 차 차 : :
1. 장착되어 있는 경우, 차량 범퍼를 상승 위치으로 올리십시오.
2. 줄자를 사용하여, 바닥판의 말단에서 범퍼의 말단까지 재서 머리쪽 끝으로 앵커를 얼마나 이동할 수 있는지 결정합니다
(그림 3).
참 참 고 고 - - 측정한 거리가 18인치(46 cm) 미만이면, 최대 18인치(46 cm) 및 측정한 거리까지 차량 환자 구획의 머리쪽 끝에 더
가깝게 P P o o w w e e r r - - L L O O A A D D 를 이동할 수 있습니다.
경 경 고 고 - - 항상 범퍼 간극을 두십시오. 범퍼 간극이 불충분하면 환자 또는 조작자가 부상을 입을 수 있습니다.
3. 첫 번째 바닥 부착물 브래킷(6390-101-108)(그림 4) 위치(발쪽 끝 근처)를 확인합니다. 이 위치가 최대 바퀴 간극을 제공
합니다.
•
들것을 차량 환자 구획의 머리쪽 끝으로 더 가까이 이동하려면, 다른 바닥판 부착 위치를 선택합니다.
6390-809-005 Rev AA.0
(1) 트롤리 자석 작동기(6390-001-106)
(2) 데드 스톱 범퍼(639000010243)
(2) 데드 스톱 블록, 스루홀
(639000010244)
(4) 서브 앵커 부착 브래킷(6390-001-
110)
줄자
3/8인치 육각 렌치
1/2인치 드라이브 토크 렌치(피트-파운
드) > 60 피트-파운드 (81.3 nm)

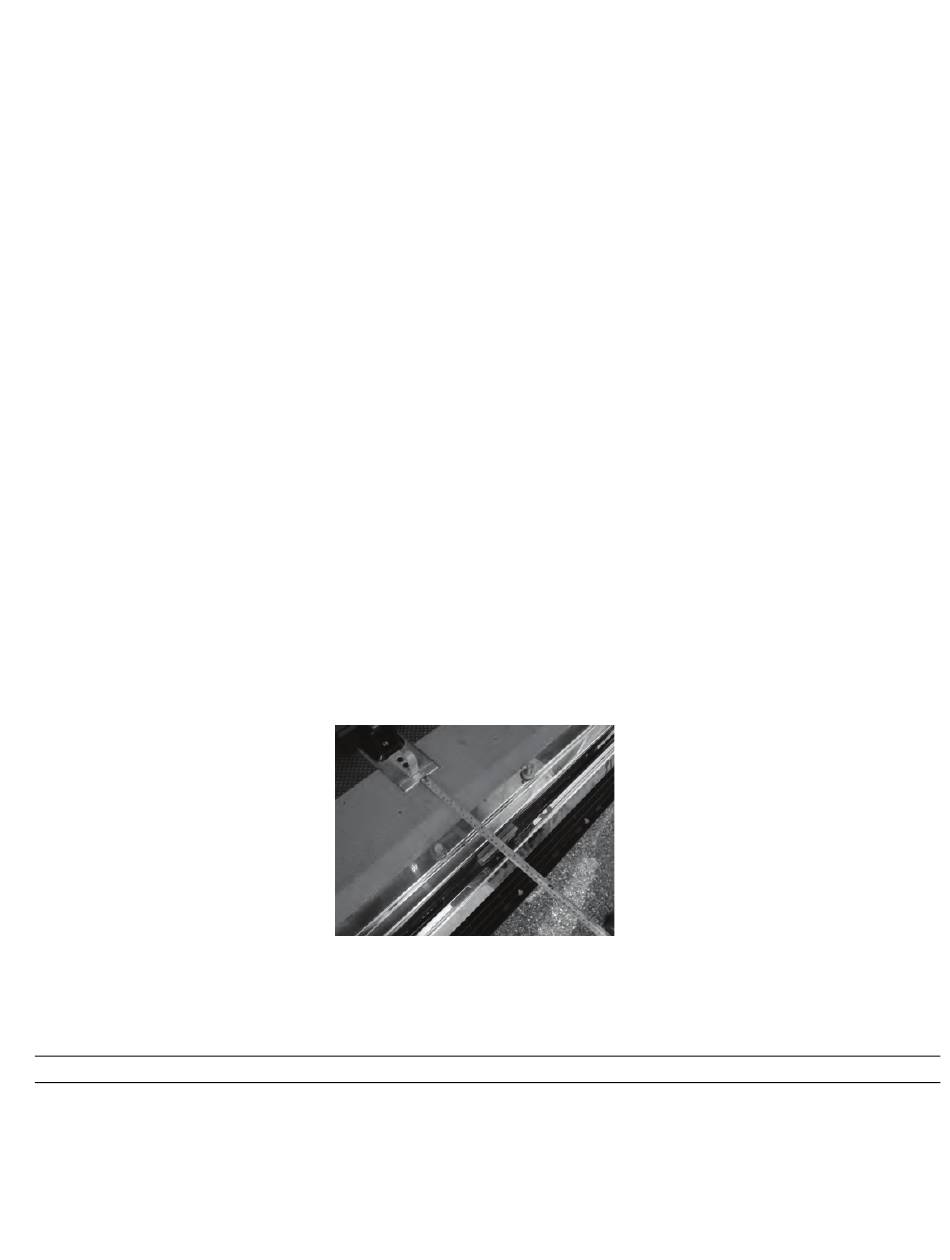

그 그 림 림 3 3 – – 앵 앵 커 커 설 설 치 치 를 를 위 위 한 한 측 측 정 정
(1) 이송 트림, 머리쪽 끝, 우측
(639000010211)
(1) 이송 마모 패드, 발쪽 끝(6390-001-
225)
(4) 접시머리 나사(0001-194-000)
(2) 바닥판 커버, 단형(6390-001-166)
톱
3/16인치 육각 렌치
고무 망치
15
KO
