30. Assemblare il blocco paraurti. Allineare il blocco di arresto interno in dotazione (639000010246) (con fori filettati) (Y) con
il paraurti del blocco di arresto fornito (639000010243) (X) (Figura 16).
31. Far scorrere i componenti assemblati (X e Y) nell'estremità del gruppo di trasferimento.
N N o o t t a a - - Posizionare il paraurti del blocco di arresto in modo che la sporgenza (AA) si trovi sul fondo (Figura 17).
32. Allineare il blocco di arresto (639000010244) (con fori passanti) (W) con i componenti assemblati (X e Y) e farlo
scorrere nell'estremità del gruppo di trasferimento.
33. Ripetere i punti 26 - 28 per assemblare e installare il secondo paraurti del blocco di arresto.
34. Utilizzando una chiave a brugola da 3/16 pollice, installare le quattro viti con testa a esagono incassato (0004-662-000)
(due per ciascun lato) (Z) nel gruppo di trasferimento (Figura 16).
35. Ispezionare visivamente i paraurti del piano di trasferimento sul lato testa per accertarsi che siano installati in linea con il
bordo esterno del gruppo di trasferimento senza segni di disallineamento o errata installazione.
36. Utilizzando un cacciavite Torx T25, installare le due viti con testa a bottone in dotazione (0004-665-000) (AB) per
applicare al gruppo di trasferimento l'elemento di rifinitura fornito per il lato testa a sinistra del paziente (639000010210)
e l'elemento di rifinitura fornito per il lato testa a destra del paziente (639000010211) (AC (Figura 18).
IT 22
Z

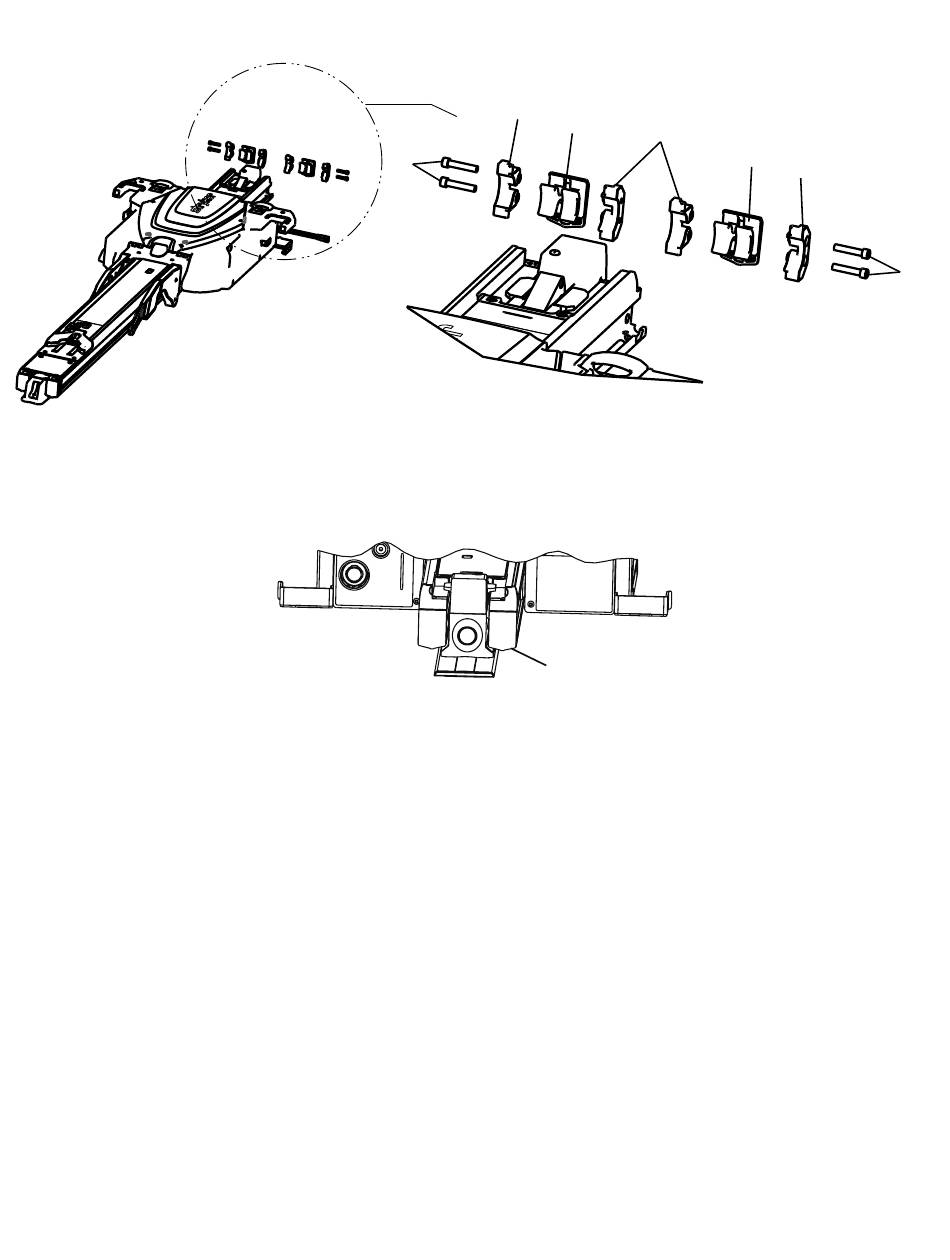

F F i i g g u u r r a a 1 1 6 6 – – A A s s s s e e m m b b l l a a r r e e i i l l b b l l o o c c c c o o p p a a r r a a u u r r t t i i
F F i i g g u u r r a a 1 1 7 7 – – S S p p o o r r g g e e n n z z a a d d e e l l p p a a r r a a u u r r t t i i d d e e l l b b l l o o c c c c o o d d i i a a r r r r e e s s t t o o
W
X
Y
AA
X
W
Z
