15. 앵커쪽에서, 앵커-차량 케이블을 앵커 어셈블리의 커넥터에 연결합니다.
16. 커넥터를 앵커 어셈블리에 밀어 넣습니다.
17. 열린 쪽이 앵커 어셈블리(J)를 향하도록 이송 어셈블리(I)를 배치합니다(그림 10).
18. 설치자 1(발쪽 끝)이 이송 어셈블리를 들어 올린 후 이송의 발쪽 끝으로 이송 잠금 트리거(L)를(그림 12) 밀어서 이송 잠금
을 해제합니다. 설치자 2(머리쪽 끝)가 이송 어셈블리의 열린 쪽을 앵커 어셈블리의 롤러 위로 밀어서 중앙에 가도록 합니
다.
•
이송 어셈블리 설치 시, 이송 어셈블리를 천천히 밉니다. 들것 유도성 충전 하우징(K)을 깨뜨리지 마십시오(그림 10).
•
이송이 앵커에 장착될 때까지 이송 잠금 트리거가 발쪽 끝으로 당긴 상태로 유지합니다(그림 12).
•
두 번째 롤러 세트 위로 굴릴 때 약간의 저항이 느껴질 수 있습니다. 저항이 느껴져도 그림 12에 나온 위치까지 밉니다.
19. U-후크가 앵커의 발쪽 끝을 향하도록 하여 개구부 위로 앵커 유도성 일차 커버(639001010101)를 배치합니다(그림 11).
참 참 고 고 - - 커넥터(16단계에서 설치)가 앵커 유도성 일차 커버를 밀지 않도록 하십시오.
KO
18

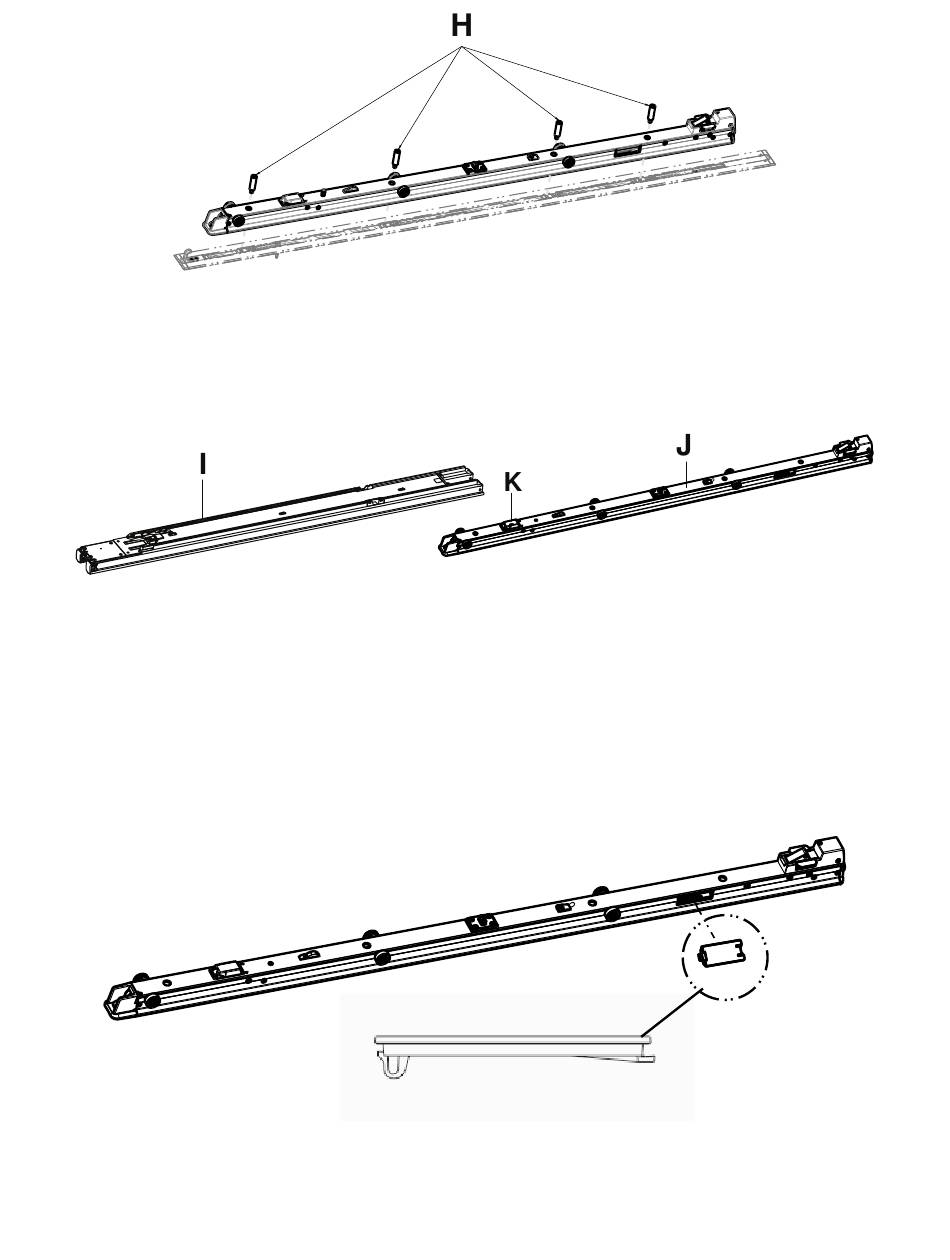

그 그 림 림 9 9 – – 앵 앵 커 커 장 장 착 착 포 포 스 스 트 트 설 설 치 치
그 그 림 림 1 1 0 0 – – 이 이 송 송 어 어 셈 셈 블 블 리 리 설 설 치 치
그 그 림 림 1 1 1 1 – – 앵 앵 커 커 유 유 도 도 성 성 일 일 차 차 커 커 버 버
6390-809-005 Rev AA.0
