31. Libistage koostatud osad (X ja Y) üleviimiskoostu otsa.
M M ä ä r r k k u u s s - - Asetage piiraja põrkeraud nii, et kumerus (AA) on allpool (Joonis 17).
32. Joondage piiraja plokk (639000010244) (läbivate avadega) (W) koostatud osadega (X ja Y) ja libistage see
üleviimiskoostu otsa.
33. Korrake samme 26 - 28, et koostada ja paigaldada teine piiraja põrkeraud.
34. Paigaldage 3/16-tollise kuuskantvõtme abil neli kaasasolevat pesapeakruvi (0004-662-000) (kaks kummagi külje jaoks)
(Z) üleviimiskoostu külge (Joonis 16).
35. Kontrollige vaatluse teel peatsi üleviimise põrkeraudu ja veenduge, et need on paigaldatud otse üleviimiskoostu
välisserva külge joondamatuse või väära paigaldamise märkideta.
36. Paigaldage T25 Torx-kruvitsa abil kaks kaasasolevat ümarpeakruvi (0004-665-000) (AB), et kinnitada kaasasolev
patsiendi vasak üleviimise peatsi piire (639000010210) ja kaasasolev patsiendi parem üleviimise peatsi piire
(639000010211) (AC) üleviimiskoostu külge (Joonis 18).
ET 22
Z

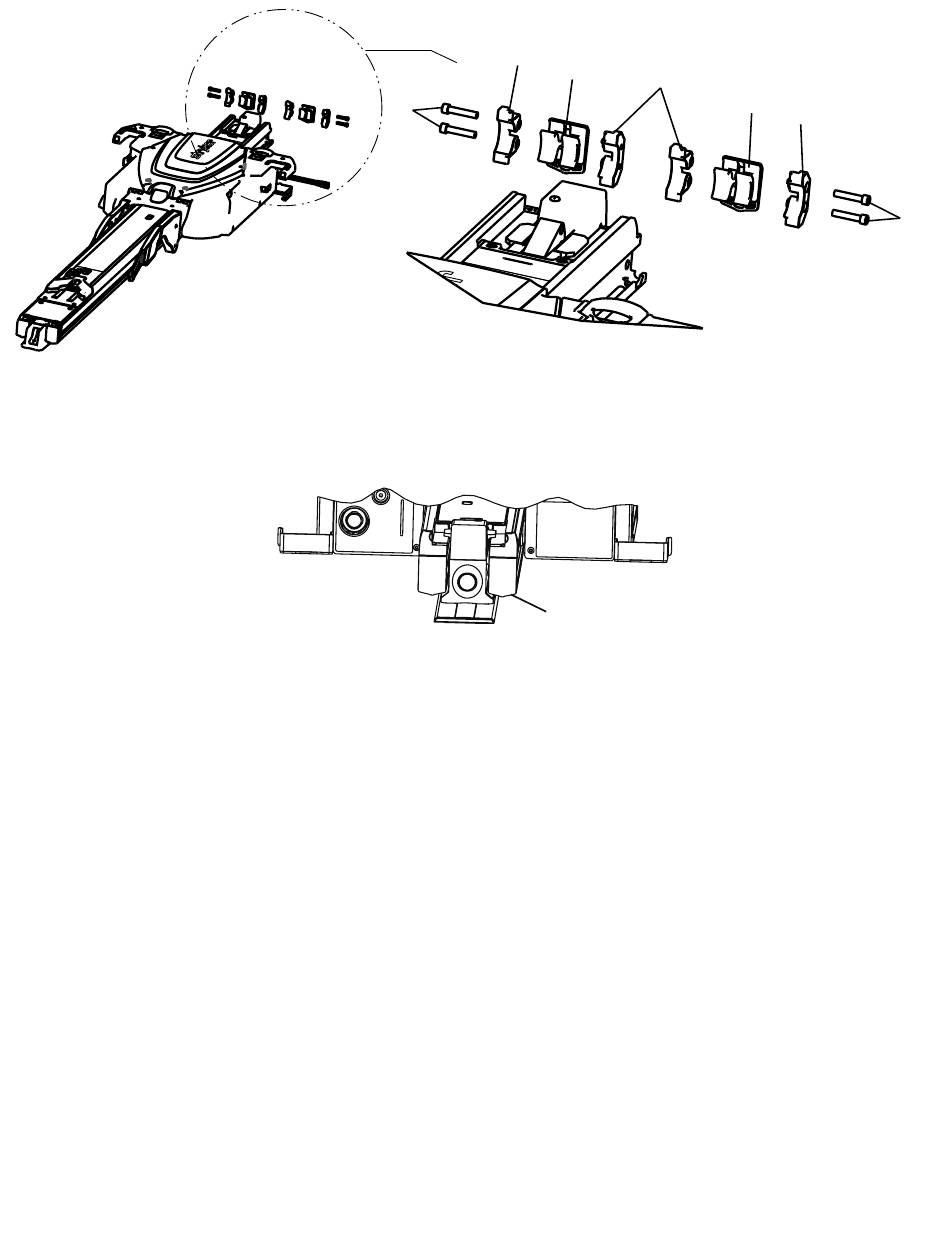

J J o o o o n n i i s s 1 1 6 6 – – K K o o o o s s t t a a g g e e p p õ õ r r k k e e r r a a u u a a p p l l o o k k k k
