T T a a r r v v i i t t t t a a v v a a t t l l i i s s ä ä o o s s a a t t ( ( e e i i v v ä ä t t k k u u u u l l u u t t o o i i m m i i t t u u k k s s e e e e n n ) )

Sähköteippiä

T T a a r r v v i i t t t t a a v v a a t t t t y y ö ö k k a a l l u u t t : :

5/32-tuuman kuusiokoloavain

Talttapäinen ruuvimeisseli

Torx-ruuvimeisseli T25

M M e e n n e e t t e e l l m m ä ä : :

1. Nosta ajoneuvon puskuri (jos sellainen on) yläasentoon.

2. Mittaa lattialevyn loppupään ja puskurin loppupään välinen etäisyys käyttämällä mittanauhaa, ja määritä sen

perusteella, kuinka pitkälle ankkuria voidaan siirtää pääpuolta kohti (Kuva 3).

H H u u o o m m a a u u t t u u s s - - Jos mitattu etäisyys on alle 18 tuumaa (46 cm), voit siirtää P P o o w w e e r r - - L L O O A A D D -järjestelmän lähemmäksi

ajoneuvon potilasosaston pääpuolta, enintään 18 tuumaa (46 cm) ja mitattu etäisyys.

V V A A R R O O I I T T U U S S - - Jätä aina tilaa puskurille. Jos puskurille ei ole riittävästi tilaa, tämä voi johtaa potilaan tai kantajan

loukkaantumiseen.

6390-809-005 Rev AA.0

(4) kuusiokoloruuvi (0004-662-000)

(1) kelkan magneetin aktivaattori

(6390-001-106)

(2) liikkumaton rajoitinpuskuri

(639000010243)

(2) liikkumattoman rajoittimen blokki,

läpimenevä reikä (639000010244)

(4) ankkurin alainen kiinnitin (6390-

001-110)

Mittanauha

3/8-tuuman kuusiokoloavain

1/2-tuuman momenttiavain (ft-lb) > 60

ft-lb (81,3 Nm)

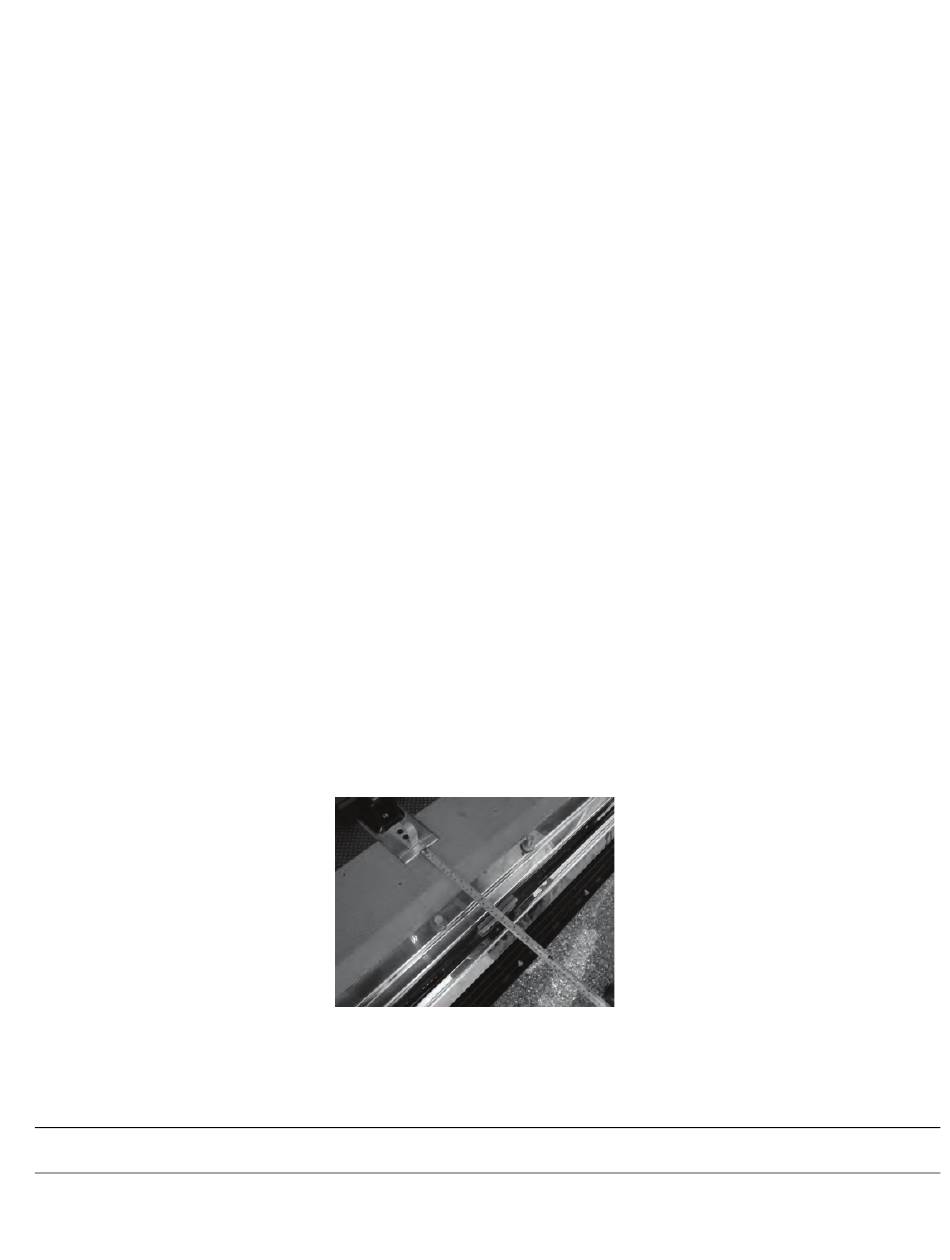

K K u u v v a a 3 3 – – M M i i t t t t a a u u s s a a n n k k k k u u r r i i n n a a s s e e n n t t a a m m i i s s t t a a v v a a r r t t e e n n

(6) kupukantaruuvi (0004-665-000)

(1) siirtokiskon reunus, pääpuoli, oikea

(639000010211)

(1) siirtokiskon painelaatta, jalkopää

(6390-001-225)

(4) tasakantaruuvi (0001-194-000)

(2) lattialevyn suoja, lyhyt (6390-001-

166)

Saha

3/16-tuuman kuusiokoloavain

Kumivasara
