F822 Fehler Geber 1: Signalamplitude Fehlerhaft - Rexroth Indramat ECODRIVE03 Funktionsbeschreibung

11-20
Diagnosebeschreibung

F822 Fehler Geber 1: Signalamplitude fehlerhaft

Bei der hochauflösenden Auswertung eines Lage-Meßsystems werden
die analogen Signale des Meßsystems genutzt. Diese werden nach 2
Kriterien überwacht:
1. Die Zeigerlänge, die sich aus Sinus- und Cosinussignal ergibt, muss >
1 V betragen.
2. Die maximale Zeigerlänge aus Sinus- und Cosinussignal darf 11,8V
nicht überschreiten.
Zeigerlänge =
Abb. 11-6: : Zeigerlänge
L: Legende

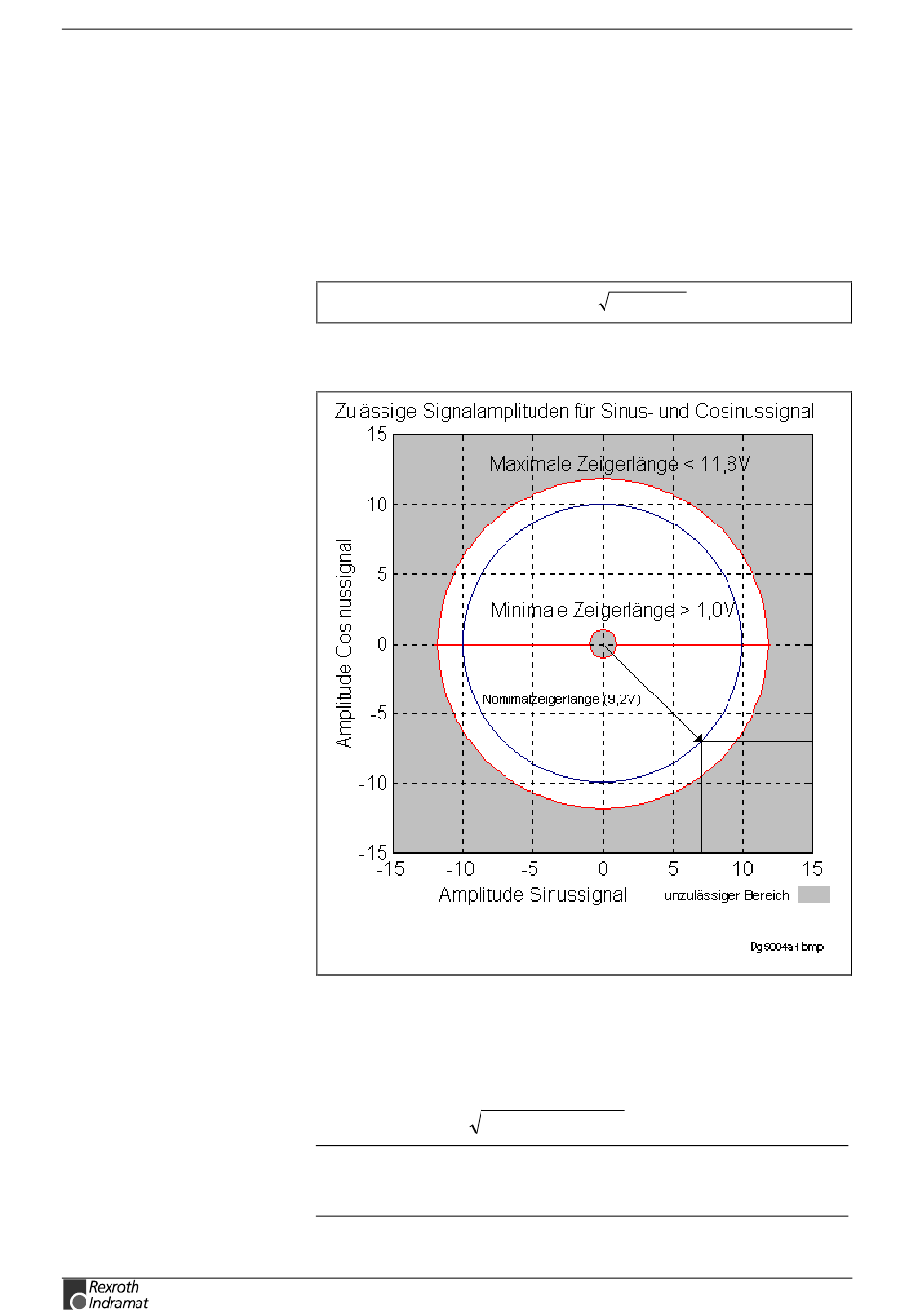

Abb. 11-7: Ordnungsgemäße Signalamplitude
Beispiel:
Ucos = -6,5V
Usin = 6,5V
= −
Zeigerlänge (
Hinweis: Der Fehler kann nicht im Betriebsmodus (Hand/Automatik)
gelöscht werden. Es ist vor dem Löschen des Fehlers in
Paramtermodus zu schalten.
ECODRIVE03 ELC-01VRS
+
sin ² cos ²
+ =
6 5 , V )² ( , 6 5 V )² 9 2
DOK-ECODR3-ELC-01VRS**-FK01-DE-P
, V
