Rexroth Indramat ECODRIVE03 Funktionsbeschreibung Seite 225

ECODRIVE03 ELC-01VRS
Xs 52
DOK-ECODR3-ELC-01VRS**-FK01-DE-P

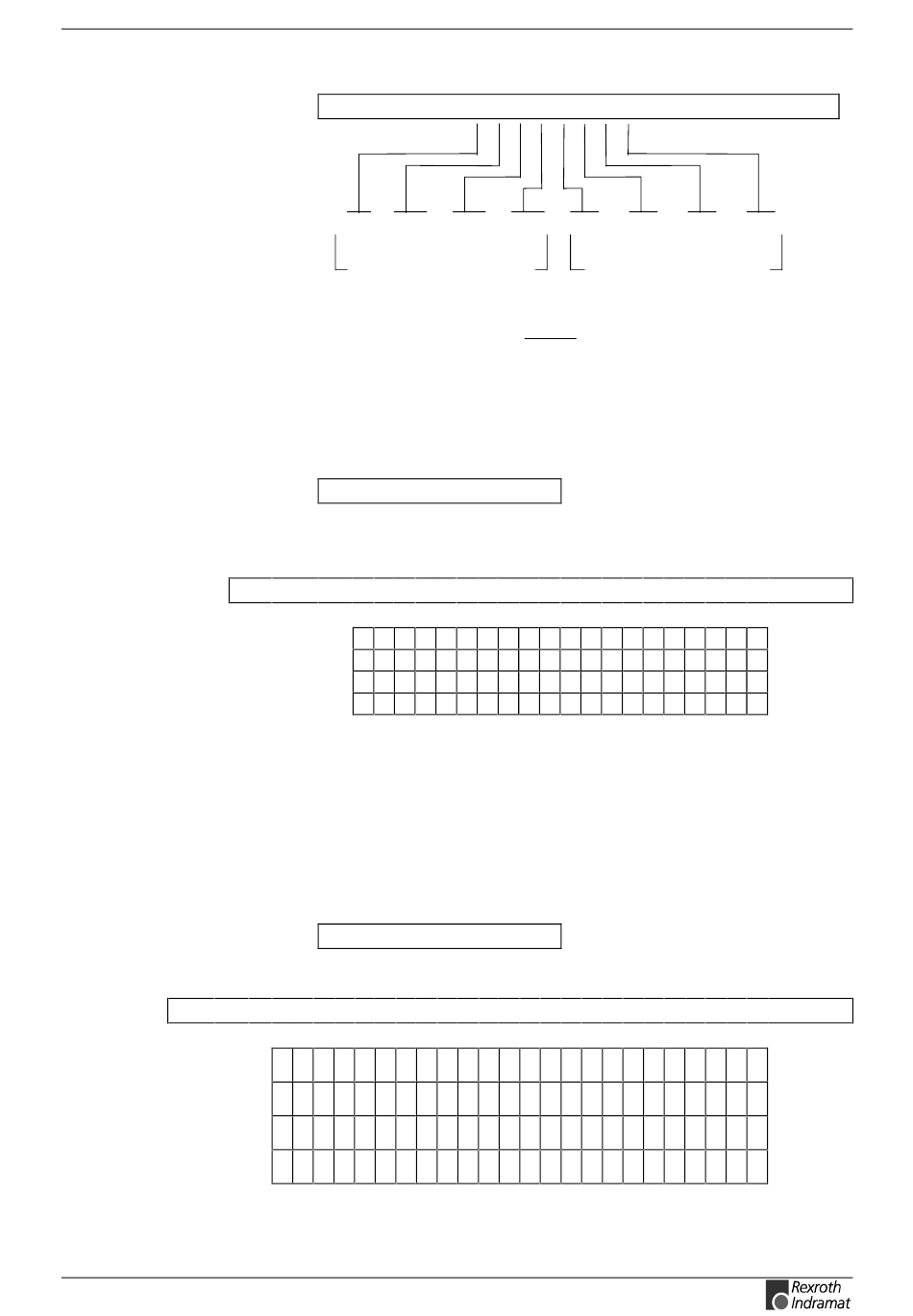

Beispiel:
X s 5 0 _ 0 0 0 A 0 0 0 6 $ h h C R L F
0000 0000
16 ... Systemeingänge ..... 1
Für dieses Beispiel gilt:
Eingänge : Automatik und Stop sind gesetzt
Ausgänge:
Status 51
Zustand der Eingänge (Hexadezimal)
Die Statusanfrage:
? s X _ _ 5 1 _ C R L F
liefert die Meldung:
Xs 51 _ e e e e e e e e e e e e e e e e e e e e $hh CR LF
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
Bedeutung der verwendeten Zeichen:
e = 4 Eingänge, Zustand Hexadezimal codiert
Für alle anderen nicht Hardwaremäßig vorhandene Eingänge wird `0´
übertragen.
Status 52
Zustand der Ausgänge / Merker (Hexadezimal)
Die Statusanfrage:
? s X _ _ 5 2 _ C R L F
liefert die Meldung:
_ a a a a a a a a a a a a a a a a a a a a a a a a $hh CR LF
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
96 92 88 84 80 76 72 68 64 60 56 52 48 44 40 36 32 28 24 20 16 12 8 4
95 91 87 83 79 75 71 67 63 59 55 51 47 43 39 35 31 27 23 19 15 11 7 3
94 90 86 82 78 74 70 66 62 58 54 50 46 42 38 34 30 26 22 18 14 10 6 2
93 89 85 81 77 73 69 65 61 57 53 49 45 41 37 33 29 25 21 17 13 9 5 1
Bedeutung der verwendeten Zeichen:
a = 4 Ausgänge / Merker, Zustand Hexadezimal codiert
0000 1010 0000
16 ... Systemausgänge ..... 1
Automatik und Störung sind gesetzt
← aufsteigende Eingangsnummer
40 36 32 28 24 20 16 12 8 4
39 35 31 27 23 19 15 11 7 3
38 34 30 26 22 18 14 10 6 2
37 33 29 25 21 17 13 9 5 1
← aufsteigende Ausgangsnummer
Interface
0000 0000 0110
= Eingang
= Ausgang
9-25
