Systemübersicht
1.3 Antriebsregelgeräte und Motore
Zur Verfügung stehende
Regelgeräte
Unterstützte Motorarten
Die ECODRIVE03 - Antriebsfamilie besteht aus 8 unterschiedlichen
Geräten. Diese unterscheiden sich im wesentlichen darin, welche
Schnittstelle zur Maschinensteuerung (SPS, CNC) bereitgestellt wird. Die
Antriebsregelgeräte sind in 3 Leistungsstufen, mit 40A, 100A und 200A
Spitzenstrom verfügbar.
Für die ELC wird eine Schnittstelle unterstützt:
• DKC21.3
Parallel Interface 2
Für die FLP werden 2 unterschiedliche Schnittstellen unterstützt:
• DKC21.3
Parallel Interface 2
• DKC03.3
Profibus-DP Interface
Für die weiteren anwendungsbezogenen Firmwarevarianten
• DKC11.3
Analog Interface
• DKC01.3
Parallel Interface
• DKC02.3
SERCOS interface
• DKC03.3
Profibus-DP Interface
• DKC04.3
InterBus Interface
• DKC05.3
CANopen Interface
• DKC06.3
DeviceNet Interface
Mit der ECODRIVE03 Firmware können folgende Motorarten betrieben
werden.
• Synchronmotore für Standardanwendungen bis 48 Nm.
• Synchronmotore für erhöhte Anforderungen bis 64 Nm.

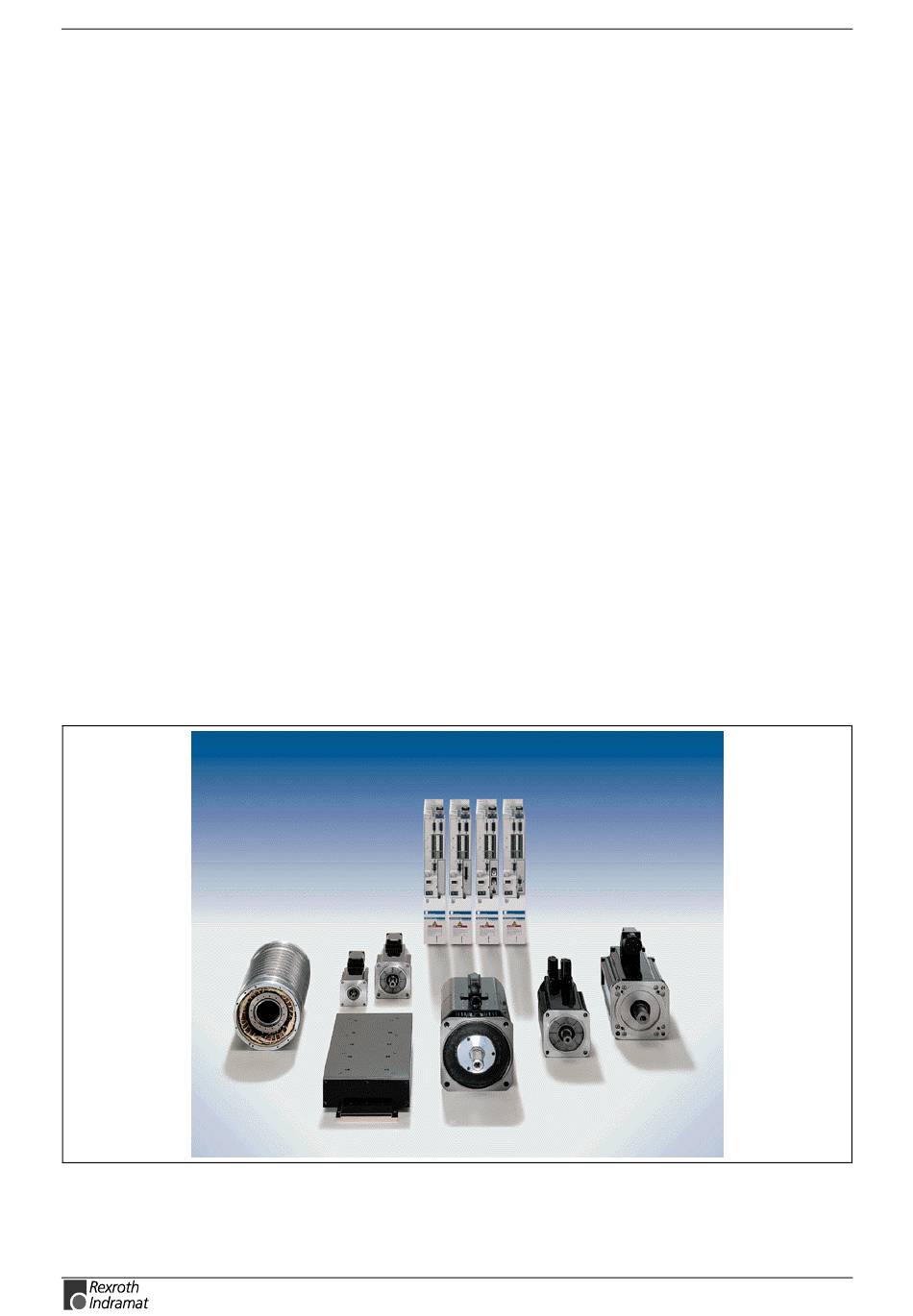

Abb. 1-1: Geräte und unterstützte Motore der ECODRIVE03-Familie
ECODRIVE03 ELC-01VRS
DOK-ECODR3-ELC-01VRS**-FK01-DE-P
