ECODRIVE03 ELC-01VRS
DOK-ECODR3-ELC-01VRS**-FK01-DE-P
1.
Die Zeigerlänge, die sich aus Sinus- und Cosinussignal ergibt,
muss > 1 V betragen.
2.
Die maximale Zeigerlänge aus Sinus- und Cosinussignal darf
11,8V nicht überschreiten.
Zeigerlänge =

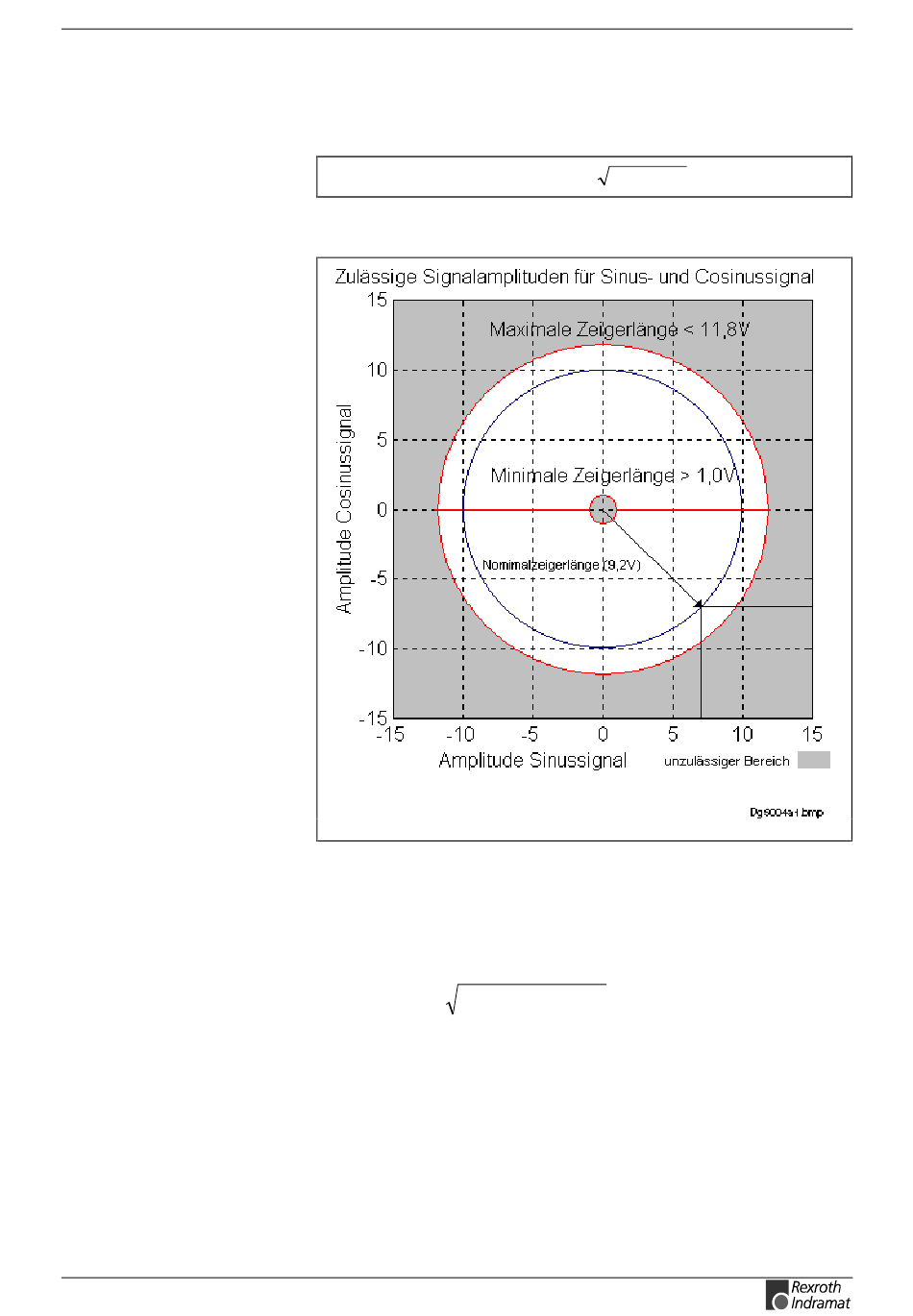

Abb. 11-4: Zeigerlänge
Abb. 11-5:
ordnungsgemäße Signalamplitude
Beispiel:
Ucos = -6,5V
Usin = 6,5V
(
=
− ,
Zeigerlänge
6 5V
Abhilfe:
1.
Kabel zum Meßsystem überprüfen.
2.
Meßsystem überprüfen
F242 - Attribute
SS-Anzeige:
F2/42
Diagnosenr.:
F242 (hex)
Fehlernr.:
242
Klasse:
Nicht fatal
Diagnosebeschreibung
+
sin ² cos ²
)
2
+ ,
2
≈ ,
6 5V
9 2V
11-11
