Rexroth Indramat ECODRIVE03 Funktionsbeschreibung Seite 233

ECODRIVE03 ELC-01VRS
Priorität der Diagnoseausgabe
DOK-ECODR3-ELC-01VRS**-FK01-DE-P
Stehen mehrere Diagnosen gleichzeitig an, wird die Meldung mit der
höchsten Priorität dargestellt.

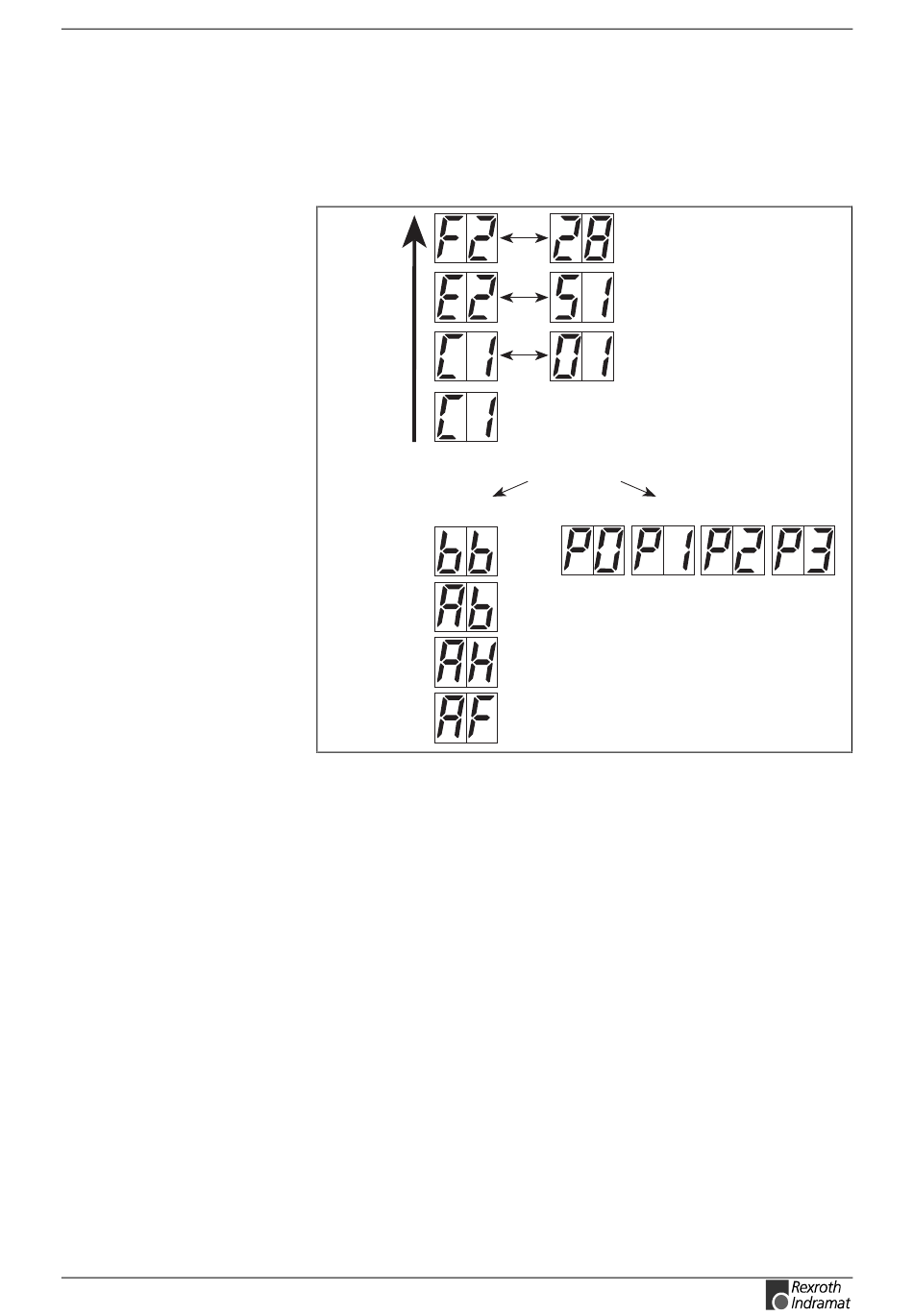

Nachfolgende Graphik zeigt die Einstufung der Betriebszustände
bezüglich ihrer Wichtigkeit.
P
R
I
O
R
I
T
Ä
T
ja
Betriebs-
bereit
Antrieb
bereit
Antrieb
Halt
Antrieb folgt
Betriebsart
Abb. 11-3: Prioritätenabhängige Diagnosedarstellung
Klartext-Diagnose
Die Klartext-Diagnose beinhaltet die Diagnosenummer, gefolgt von dem
Diagnosetext wie im Beispiel "Exzessive Regelabweichung" (Abb. 1-1)
dargestellt.
Sie kann über denStaus 53, Diagnose ausgelesen werden und dient der
direkten Anzeige des Antriebszustandes auf einer Bedieneroberfläche
Die Klartext-Diagnose wird von der Sprachauswahl auf die jeweilige
Sprache umgeschaltet.
Diagnosebeschreibung
Fehler
Warnung
Kommandofehler
Kommando aktiv
Betriebsbereit ?
nein
Kommunikationsphase
11-3
