Direkte Signalzustandsanzeige "Status Var - Simatic S5-100U Gerätehandbuch

S5-100U

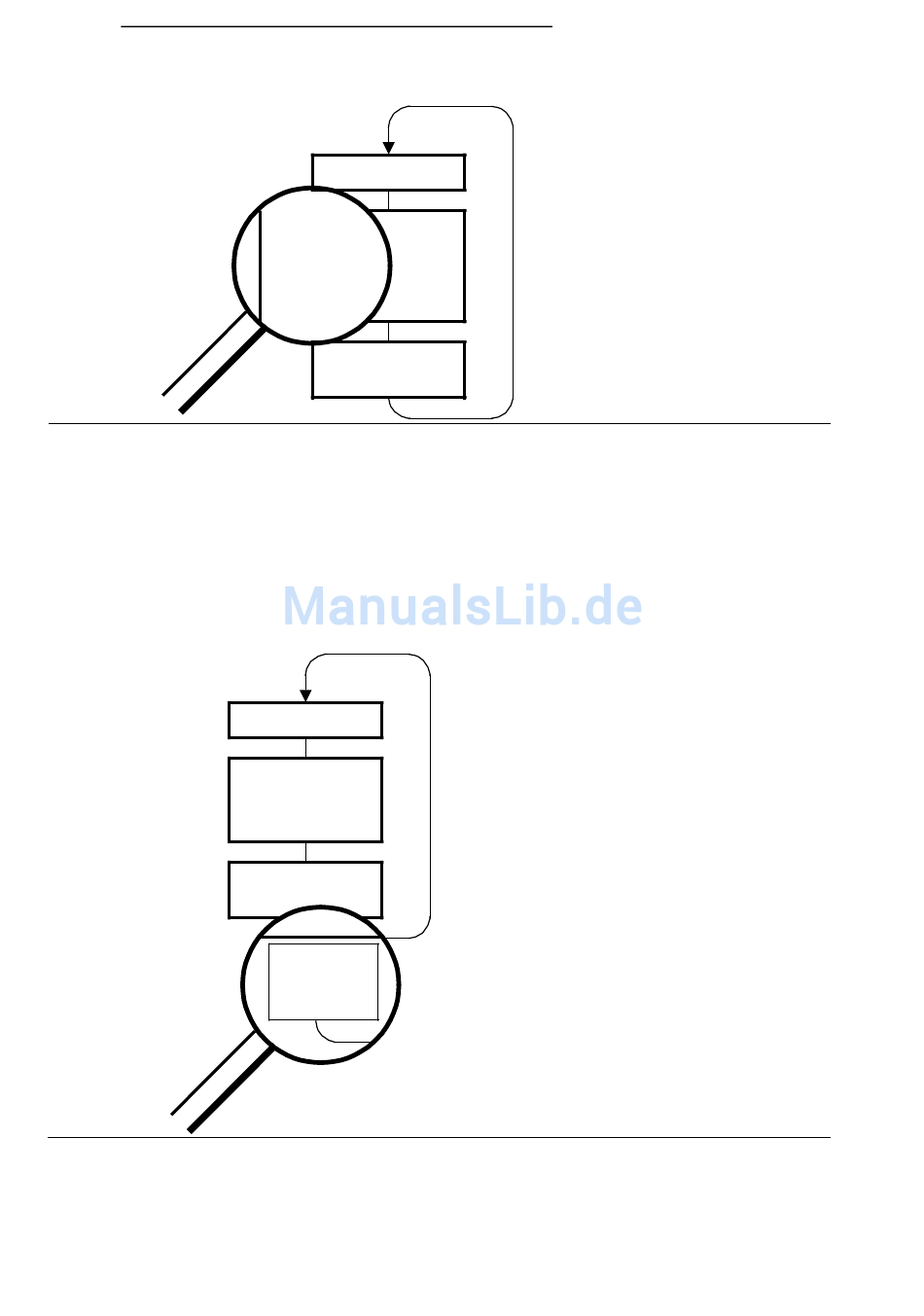

Bild 4.5 Testfunktion "STATUS"
Informationen zum Aufruf der Testfunktion am PG finden Sie in Ihrem PG-Handbuch.
4.6

Direkte Signalzustandsanzeige "STATUS VAR"

Diese Testfunktion gibt den Zustand eines beliebigen Operanden (Eingänge, Ausgänge, Merker,
Datenwörter, Zähler oder Zeiten) am Ende einer Programmbearbeitung an. Informationen von Ein-
und Ausgängen werden aus dem Prozeßabbild der ausgesuchten Operanden entnommen.
Bild 4.6 Testfunktion "STATUS VAR"
Informationen zum Aufruf der Testfunktion am PG finden Sie in Ihrem PG-Handbuch.
EWA 4NEB 812 6120-01b
Zyklustrigger
rungs-
STATUS
mm
=A 2.0 1 1
Daten
transferieren
Zyklustrigger
Steuerungs-
programm
Daten
transferieren
STATUS
VAR
Inbetriebnahme und Programmtest
4-9
