Simatic S5-100U Gerätehandbuch Seite 428

Funktionsbaugruppen
Anwendungsbeispiel
Auf dem Steckplatz 2 ist eine Zählerbaugruppe montiert. Am Kanal "0" dieser Baugruppe wird über
die drei entsprechenden Dekadenschalter ein Zählwert von 100 eingestellt. Die ankommenden
Impulse werden gezählt, wenn die Zählerstufe durch das Steuerungsprogramm freigegeben worden
ist. Sobald 100 Impulse erkannt sind, soll eine Meldung (Ausgang 4.0) erfolgen.
AWL
S A 2.0
U E 2.0
= A 4.0
15-16

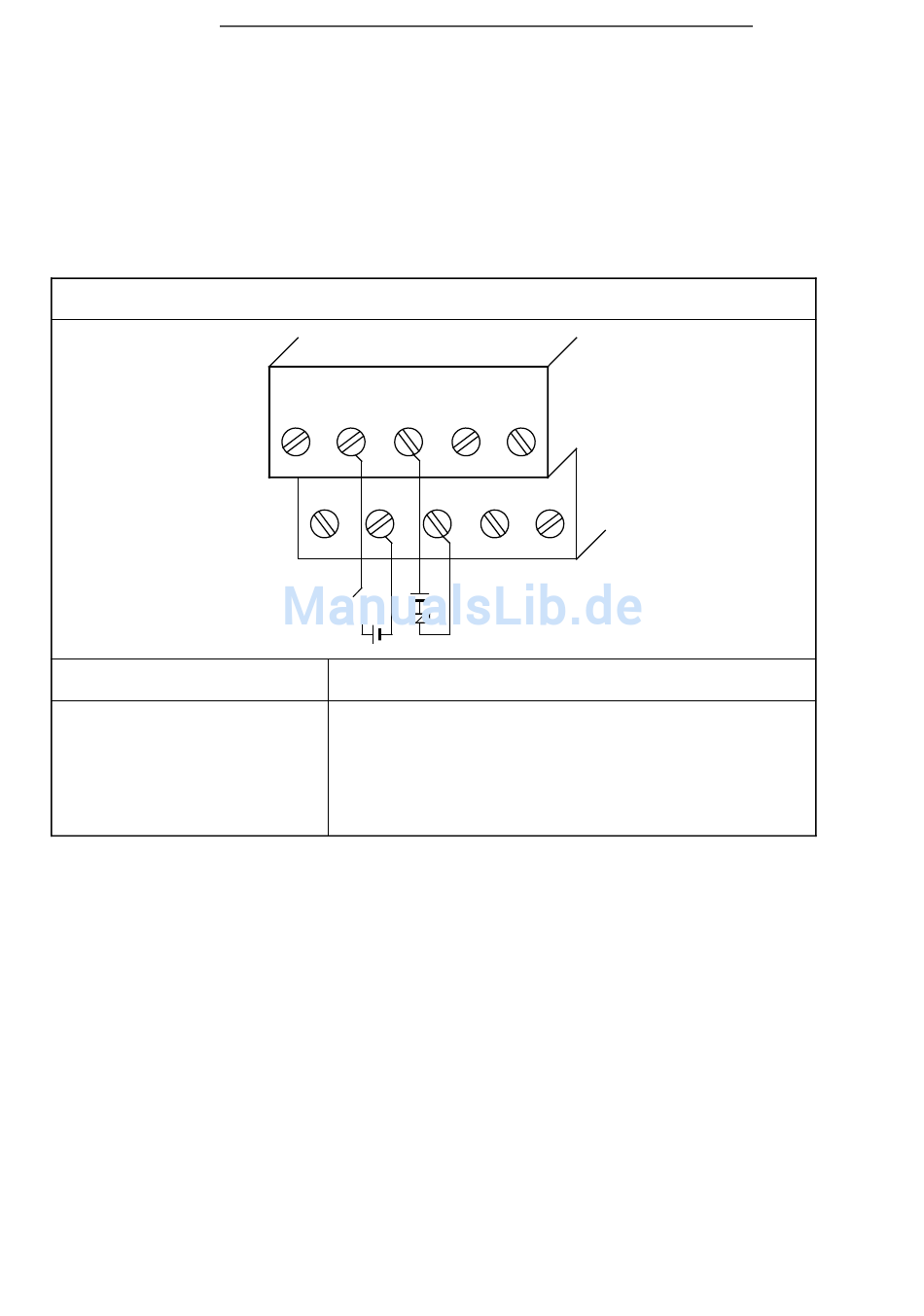

Anschlußbild
1 3 5 7
2 4 6
Während des Zählvorgangs führt der Eingang E 2.0
das Signal "0". Beim Zählerstand "0" wird der Eingang
auf "1" gesetzt. Der Ausgang 4.0 wird dann ebenfalls
gesetzt. Eine direkte Ausgabe auf den Klemmen 5 und 6
ist möglich.
9
8 10
Erklärung
EWA 4NEB 812 6120-01b
S5-100U
