Zweidraht-Anschluß Von Stromgebern; Anschluß Von Zweidraht- Und Vierdraht-Meßumformern - Simatic S5-100U Gerätehandbuch

Analogwertverarbeitung
11.2.3 Zweidraht-Anschluß von Stromgebern
Für den Zweidraht-Anschluß von Stromgebern steht Ihnen die Baugruppe 464-8MD11 zur Verfü-
gung.

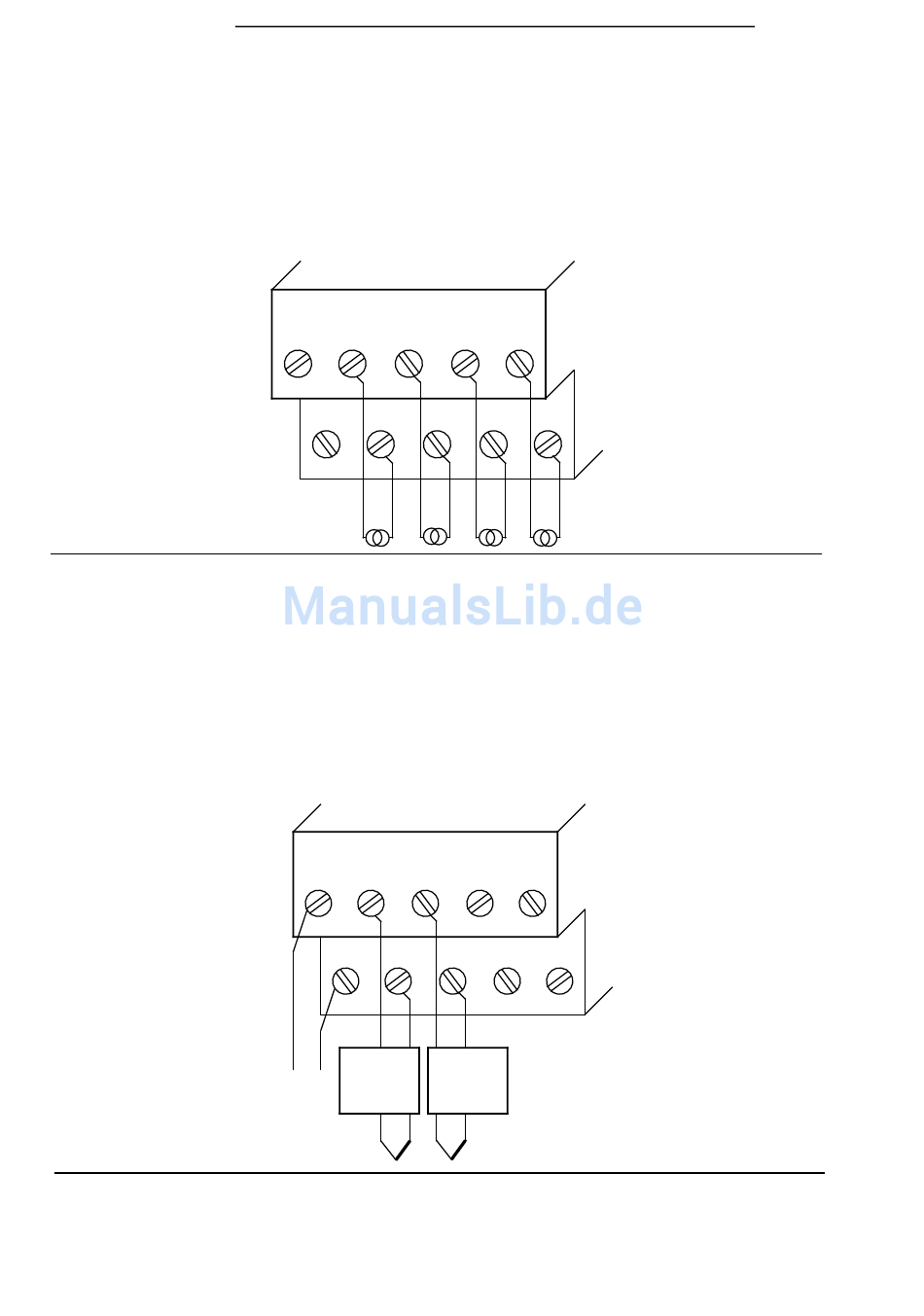

Die Verdrahtung entnehmen Sie Bild 11.4.
Bild 11.4 Zweidraht-Anschluß von Stromgebern (6ES5 464-8MD11)
11.2.4 Anschluß von Zweidraht- und Vierdraht-Meßumformern
Zur Speisung von Zweidraht-Meßumformern stehen Ihnen bei Analog-Eingabebaugruppe 464-8ME11
die 24 V-Eingänge 1 und 2 zur Verfügung. Der Zweidraht-Meßumformer wandelt dann die zugeführte
Spannung in einen Strom von 4 ... 20 mA um.
Die Verdrahtung entnehmen Sie Bild 11.5.
Bild 11.5 Anschluß von Zweidraht- Meßumformern (6ES5 464-8ME11)
