Tabelle 11.2 Einstellungen am Schalter "operating mode" für Analog-Eingabebaugruppe 464-8MA21 (Fortsetzung)
Funktion
Linearisierung der
Kennlinien von
Thermoelementen
Temperatur-
kompensation
Wenn Sie am Funktionswahl-Schalter der Baugruppe 464-8MA21 "Linearisierung der Kennlinien"
und "Temperaturkompensation" auf das verwendete Thermoelement eingestellt haben, ist die Be-
zugstemperatur 0 °C. Das bedeutet, daß bei 0 °C Meßstellentemperatur der Wert "0" ausgegeben
wird.
Wenn Sie mehrere Kanäle mit Thermoelementen bestücken, müssen Sie jeweils denselben Typ ver-
wenden. Bei gemischter Typwahl oder bei anderen Typen als J, K oder L müssen Sie einstellen:
• "ohne Linearisierung"
und
• "ohne Temperaturkompensation".
Eine Kompensation ist dann auch nicht mit einer Kompensationsdose möglich, weil die
Kompensationsdose nur für einen bestimmten Typ von Thermoelementen ausgelegt ist.
Möglich wäre in diesem Fall die Verwendung eines Thermostats im Klemmenkasten, wobei die
Thermostattemperatur softwaremäßig zu berücksichtigen ist.
Wenn Sie "ohne Linearisierung" und "ohne Temperaturkompensation" einstellen, verhält sich die
Baugruppe 464-8MA21 wie die Baugruppe 464-8MA11.
EWA 4NEB 812 6120-01b

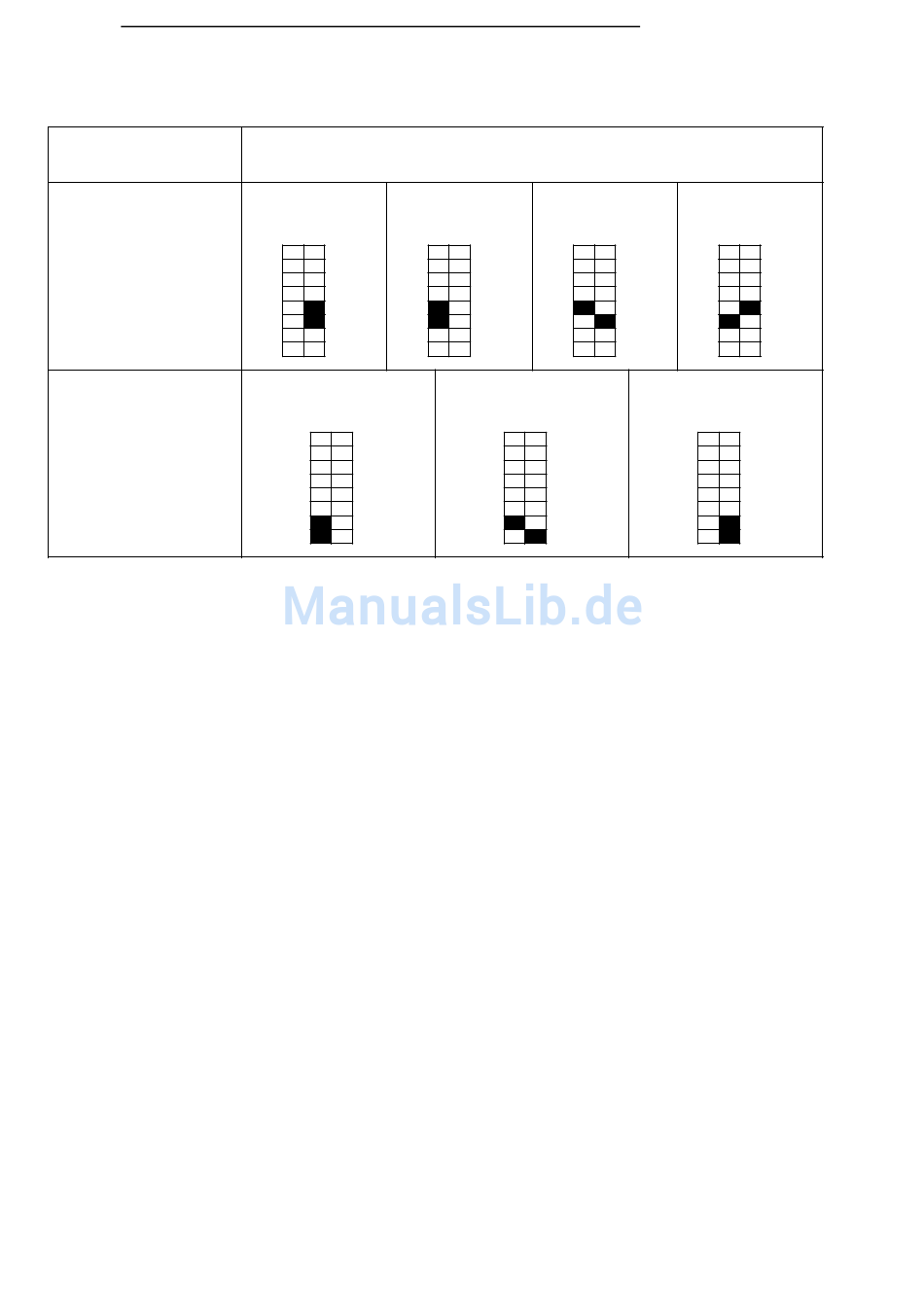

Einstellen am Schalter "operating mode"
ohne Linearisierung
Linearisierung
8
7
6
5
4
3
2
1
ohne Temperatur-
kompensation
8
7
6
5
4
3
2
1
Linearisierung
Typ K Typ J
8
7
6
5
4
3
2
1
Temperaturkompen-
sation für Typ K
8
7
6
5
4
3
2
1
Analogwertverarbeitung
Linearisierung
Typ L
8 8
7 7
6 6
5 5
4 4
3 3
2 2
1 1
Temperaturkompen-
sation für Typ J und L
8
7
6
5
4
3
2
1
11-9
