An die D Sub-Schnittstelle schließen Sie einen Inkremental-Weggeber an, der die folgenden Signale
liefern muß:
• zwei um 90 ° phasenverschobene Zählimpulse und
• einen Referenzimpuls
Die Impulse können als 5 V-Differenzsignal nach RS 422A (bis 500 kHz) oder als 24 V-Signale (bis
25 kHz) angeboten werden.
An den Freigabeeingang schließen Sie einen Schalter an, der ein 24 V-Signal liefern muß. Ebenso
muß der Referenzgeber ein 24 V-Signal an den Referenzeingang liefern.
Wegauflösung
•
Zählerkapazität
Der 16 Bit Vorwärts- und Rückwärtszähler erlaubt eine Auflösung von 65536 Einheiten im Be-
reich von - 32768 bis+32767. Der Verfahrbereich richtet sich nach der Auflösung der Wegge-
ber.
• Impulsauswertung
Die um 90° phasenverschobenen Zählimpulse können 1-fach, 2-fach oder 4-fach ausgewertet
werden. Die Einstellung erfolgt mit dem Schalter "operating mode" (
Entsprechend der Verdoppelung oder Vervierfachung der Zählimpulsauswertung erhöht sich die
Genauigkeit der erfaßten Wegstrecke. Der zur Verfügung stehende Verfahrbereich reduziert sich
um den Faktor 2 oder 4.

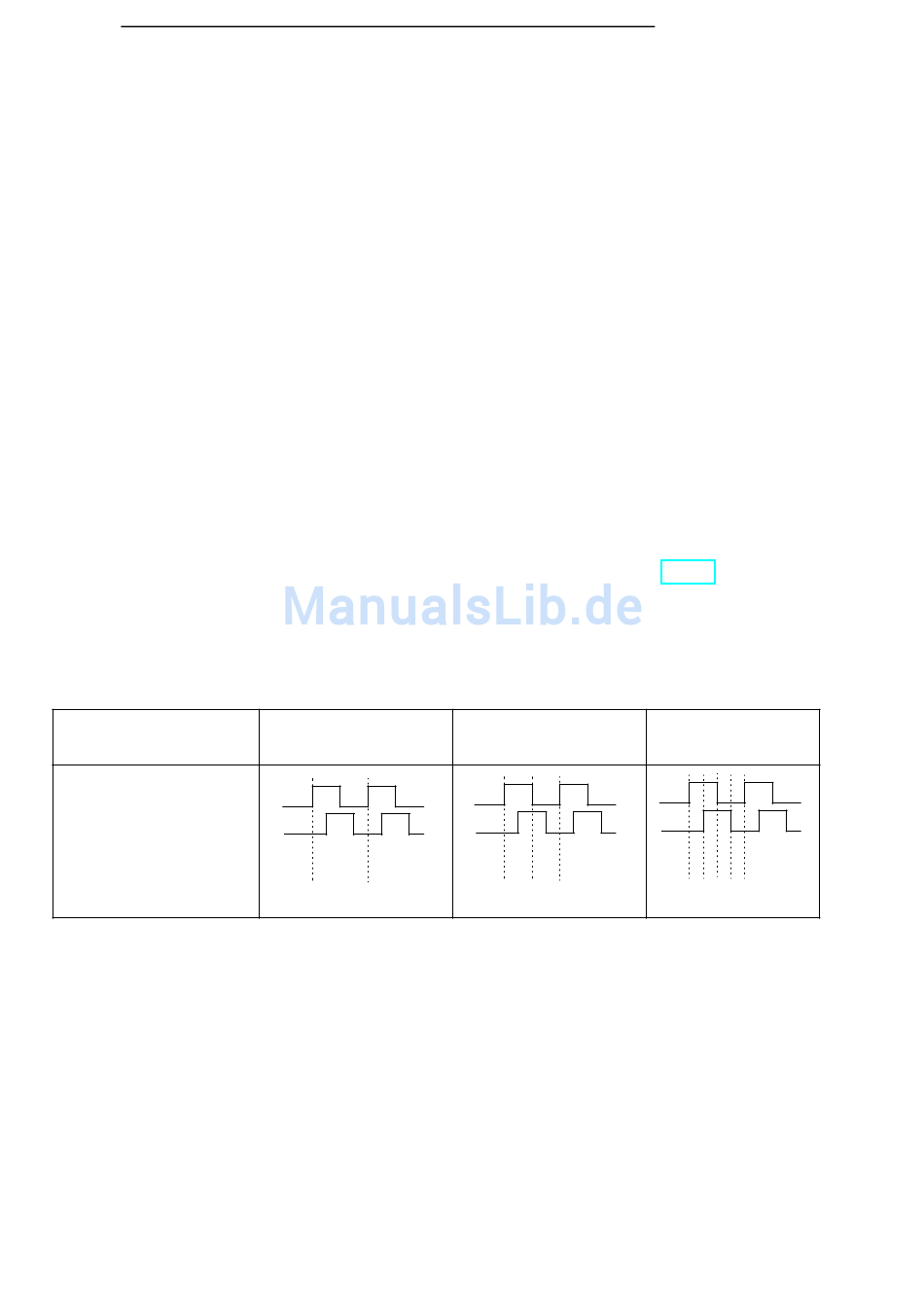

Tabelle 15.3 Impulsauswertung
Zählimpuls A
Zählimpuls B
Zählerstand
EWA 4NEB 812 6120-01b
Einfach-
auswertung
0
Funktionsbaugruppen
--
> Kap. 15.6).
Zweifach-
auswertung
0 1 2
Vierfach-
auswertung
0 1 2 3 4
