Potentialbindung und Potentialtrennung

Das AG wird von einem eigenen Stromkreis, dem Steuerstromkreis, versorgt. Die Peripherie wird
im Laststromkreis betrieben.
Die Stromkreise können
• eine gemeinsame Masse haben (potentialgebunden) oder
• galvanisch getrennt sein (potentialgetrennt).
Potentialbindung am Beispiel von Digitalbaugruppen
Ein DC 24 V-Laststromkreis hat mit dem Steuerstromkreis der CPU eine gemeinsame Masse.
zentraler
Erdungspunkt
gemeinsamer
Masseanschluß
Lastnetzgerät

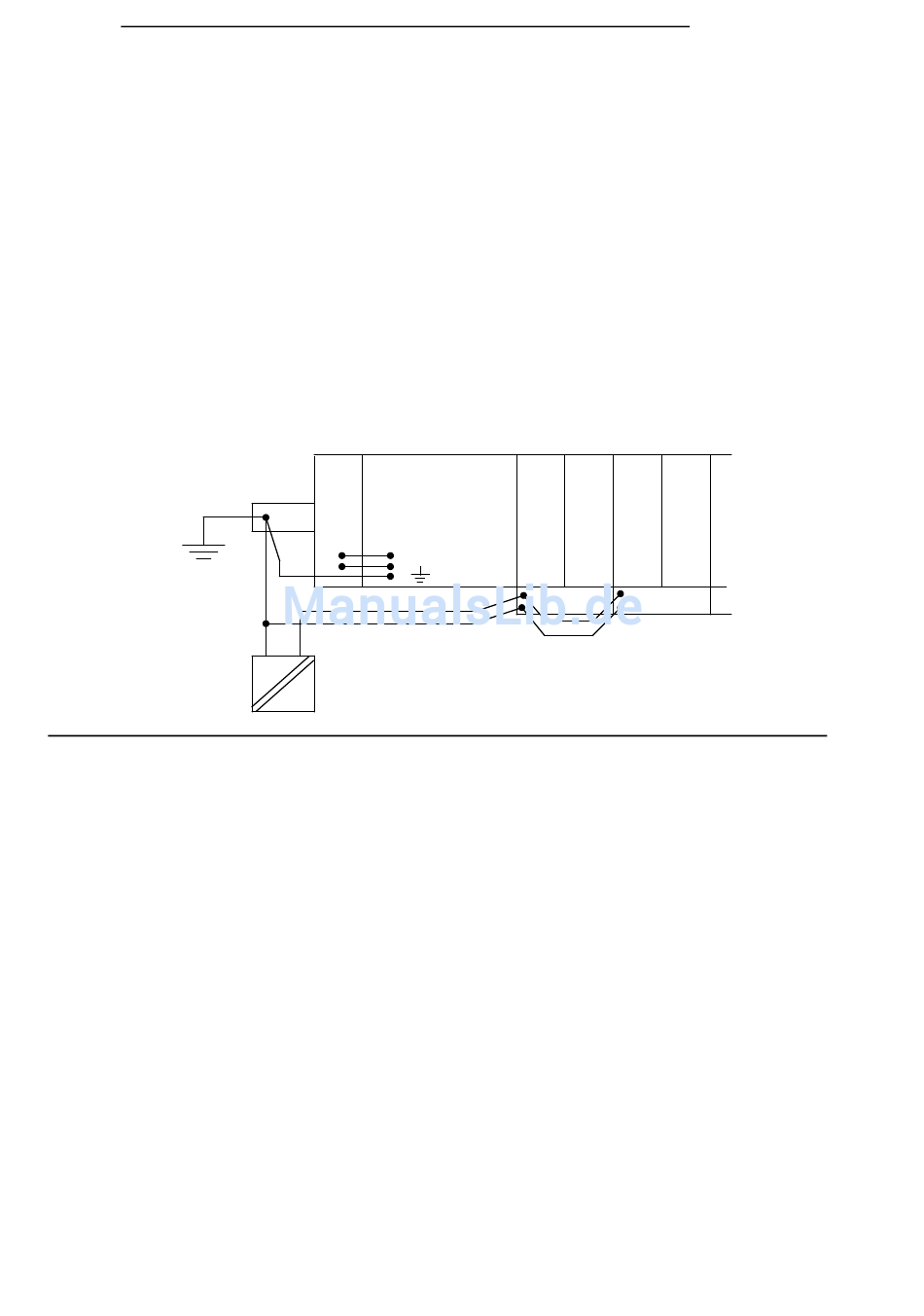

Bild 3.21 Beispiel für den potentialgebundenen Anschluß von Peripheriebaugruppen an das AG
