S5-100U
Anschluß von Thermoelementen mit Kompensationsdose an Baugruppe 464-8MA11/8MA21
Der Einfluß der Temperatur auf die Vergleichsstelle (z.B. Klemmenkasten) kann mit einer Kompen-
sationsdose ausgeglichen werden.
Beachten Sie:
•
Die Kompensationsdose muß potentialfrei versorgt werden.
•
Das Netzteil muß eine geerdete Schirmwicklung haben.
•
Die Kompensationsdose muß an die Klemmen 1 und 2 des Anschlußblocks angeschlossen wer-
den.
11.2.2 Zweidraht-Anschluß von Spannungsgebern
Für den Anschluß von Spannungsgebern stehen Ihnen drei Baugruppen zur Verfügung:
•
Analog-Eingabebaugruppe 464-8MB11 für Spannungen von±1 V
und
•
Analog-Eingabebaugruppe 464-8MC11 für Spannungen±10 V
•
Analog-Eingabebaugruppe 466-8MC11 für Spannungen 0 ... 10 V.

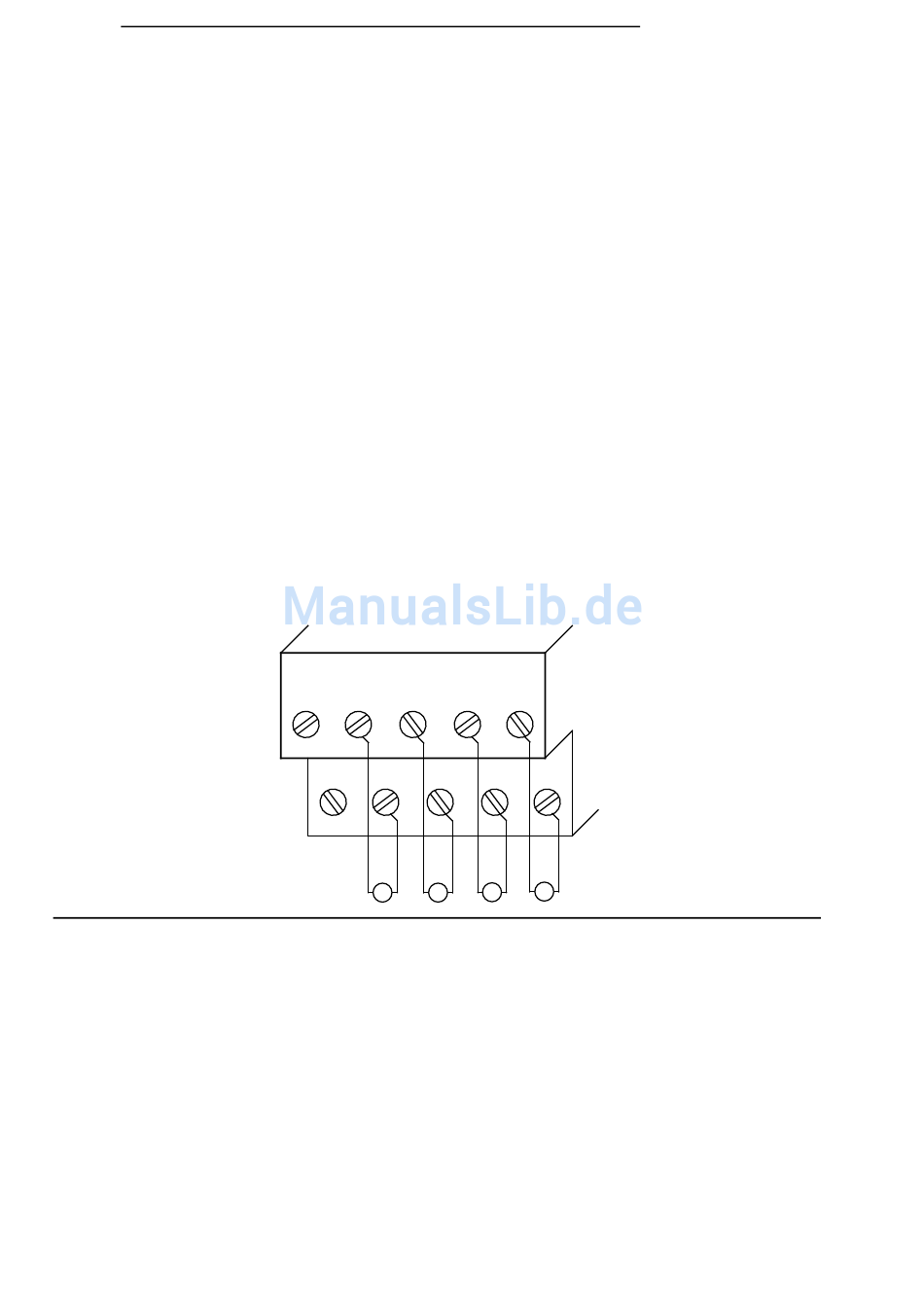

Die Verdrahtung entnehmen Sie Bild 11.3.
Bild 11.3 Zweidraht-Anschluß von Spannungsgebern (6ES5 464-8MB11, 464-8MC11, 466-8MC11)
EWA 4NEB 812 6120-01b
5
7
1
3
2
4
6
+
- +
- +
U
U
Analogwertverarbeitung
9
8
10
- +
-
U
U
11-3
