Funktionsbaugruppen
Funktion
Die Zählerbaugruppe kann in zwei Funktionsarten betrieben werden. In der Funktionsart "Zähler"
wird sie als Vorwärtszähler und in der Funktionsart "Wegerfassung" als Vorwärts-/Rückwärtszähler
eingesetzt.
Die Zählimpulse muß ein Geber liefern, den Sie an die 15polige D Sub-Buchse der Baugruppe
anschließen. Dabei können Sie zwischen zwei Geberarten wählen, die die folgenden Bedingungen
erfüllen:
• 5 V Differenzspannung nach RS 422 (bis 500 kHz) oder
• 24 V Signale (bis 25 kHz)
Als weitere Eingänge besitzt die Baugruppe einen Freigabe- und einen Referenzeingang.
STEP 5-seitig können Sie über den Peripheriebus zwei Sollwerte vorgeben. Wenn der Zählerstand
einen dieser Werte erreicht, schaltet der entsprechende Ausgang am Anschlußblock (Q 0 oder Q 1)
durch. Im Diagnosebyte wird der Status der Ausgänge angezeigt.
Im Betrieb können Sie über Ihr STEP 5-Programm die folgenden Werte lesen:
• den aktuellen Zählerstand
• das Diagnosebyte
Mit der Schalterbank "operating mode" wählen Sie:
• die Funktionsart,
• die Wegauflösung und
• den Eingangsspannungsbereich der Geber vor.
PD
SV

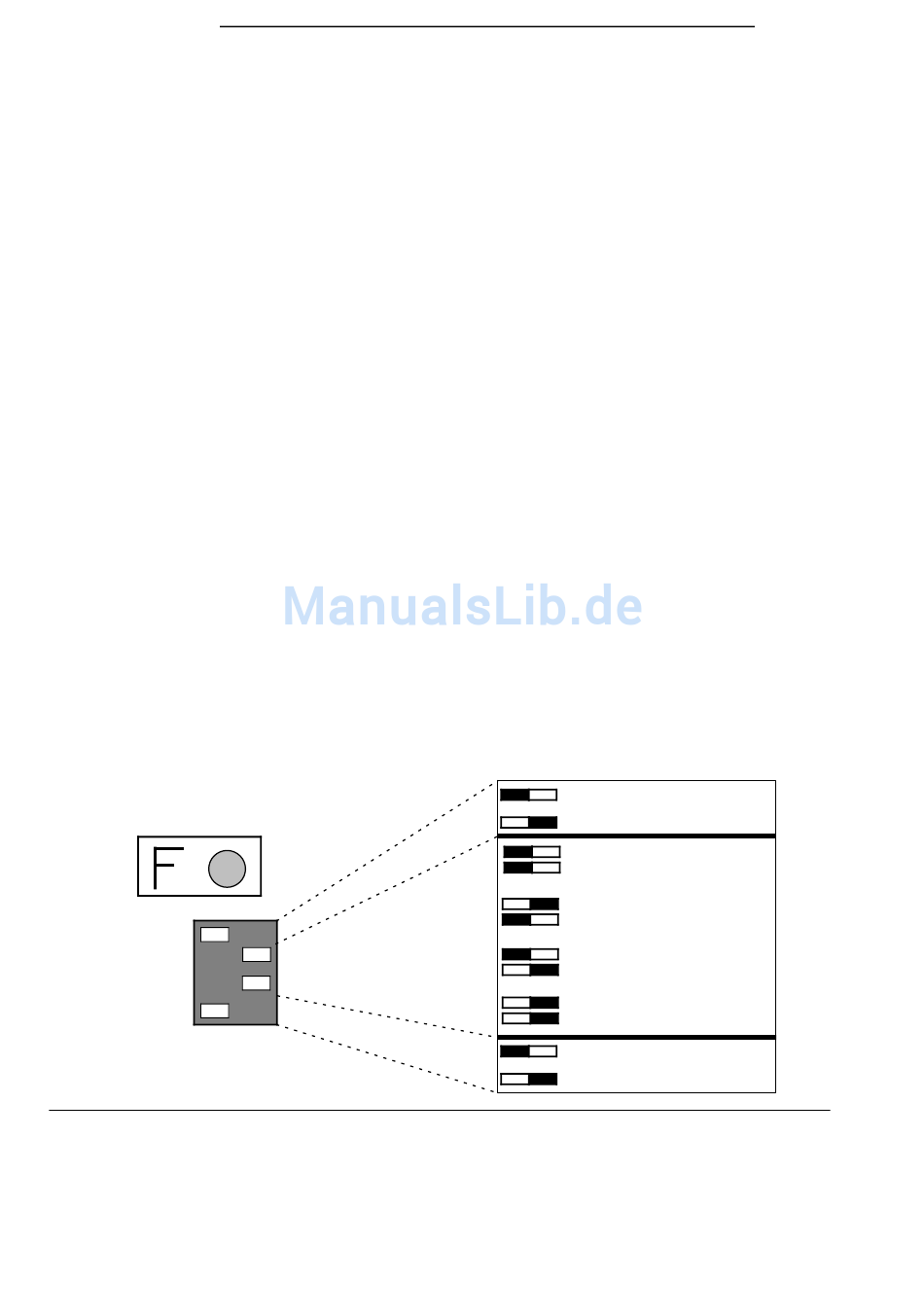

Bild 15.7 Schalterstellungen an der Schalterbank "operating mode"
15-19
2×
4×
24 V
S5-100U
Wegerfassung (PD)
Zähler (C)
Wegauflösung 1-fach
Wegauflösung 2-fach
Wegauflösung 4-fach
nicht erlaubt
Geberanschluß 5 V
Geberanschluß 24 V
