15.6.1 Aufbaurichtlinien

Montage/Demontage der Baugruppe
Die Zählerbaugruppe wird wie andere Peripheriebaugruppen auf einem Busmodul montiert.
Sie benötigt einen Steckplatz für Analogbaugruppen (0 ... 7).
Das Codierschloß ist dazu auf die Nummer 6 einzustellen.
Montage/Demontage der Geber
Vor dem Ziehen oder dem Stecken der Geberleitungen muß die DC 24 V-Versorgungsspannung
(Klemme 1 und 2 am Anschlußblock) abgeschaltet werden.
Warnung
!
Das Ziehen oder Stecken von 5 V-Geberleitungen unter Spannung kann zur Beschädi-
gung des Gebers führen.
Anschluß der Impuls- und Weggeber
Impuls- oder Weggeber sind mit einem 15poligen D Sub-Stecker auf der Frontplatte anzuschließen.
Zugehörige Steckleitungen entnehmen Sie der Zubehörliste. Die Baugruppe kann auf diesem Wege
die Geber versorgen (5 V oder 24 V).
Grundsätzlich sind alle Geber anschließbar, die den Anforderungen an die Signale und die Versor-
gungsspannung gerecht werden. Geber mit OPEN-COLLECTOR-Ausgangsstufen können nicht an
die Baugruppe angeschlossen werden.
Der Schirmanschluß der Geber muß mit der Metallisierung der Frontsteckerkappe verbunden
werden.

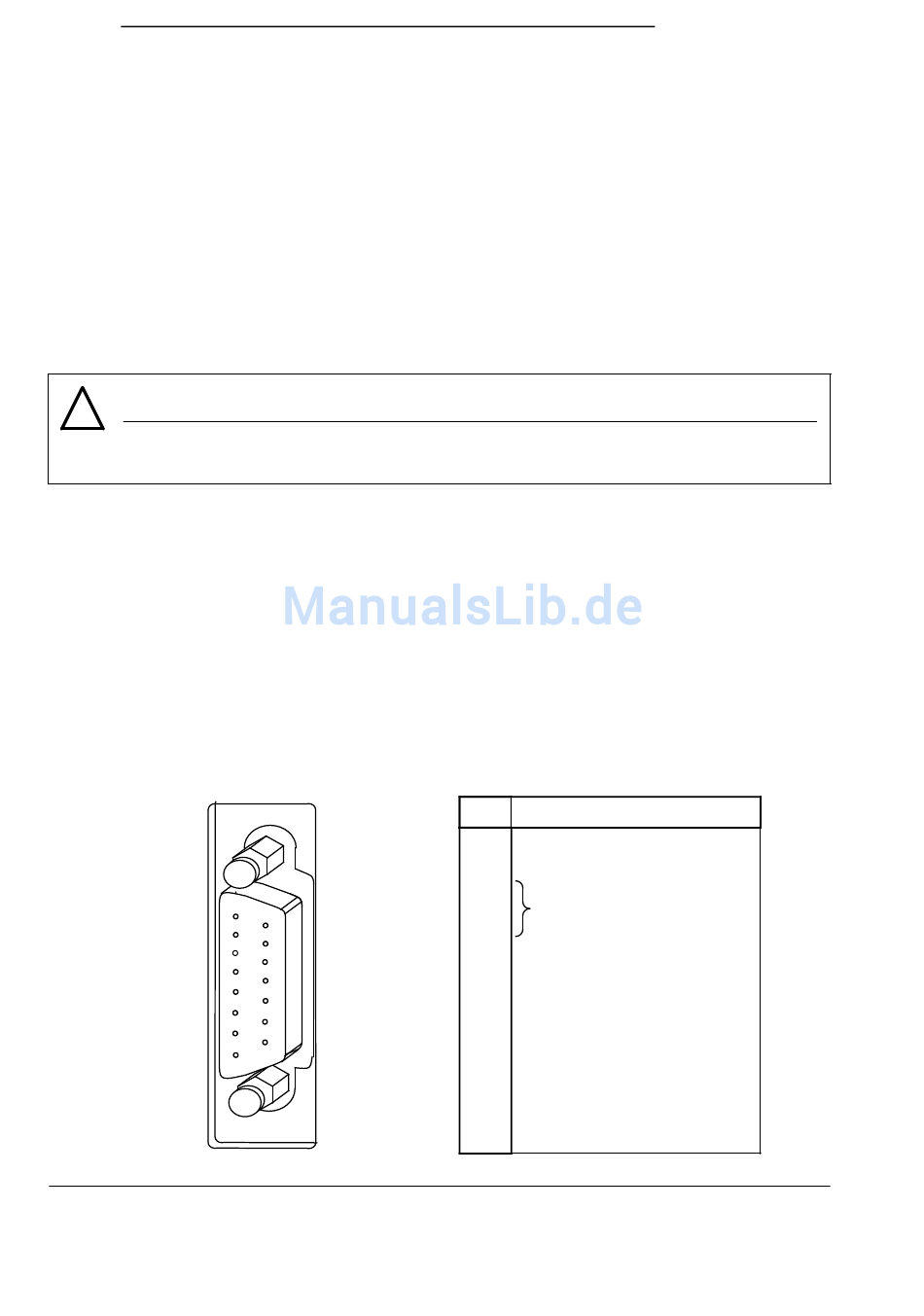

Bild 15.8 Belegung der 15poligen D Sub-Buchse
EWA 4NEB 812 6120-01b
1
9
2
10
3
11
4
12
5
13
6
14
7
15
8
Pin Belegung
1
Spannungsversorgung 5 V
2
Sensorleitung 5 V
3
4
Masse
5
6
Rechtecksignal A-N (5 V)
7
Reckecksignal A (5 V)
8
Spannungsversorgung (24 V)
9
Rechtecksignal B (5 V)
10
Rechtecksignal B-N (5 V)
11
Referenzimpuls R (5 V)
12
Referenzimpuls R-N (5 V)
13
Rechtecksignal A (24 V)
14
Rechtecksignal B (24 V)
15
Referenzimpuls R (24 V)
