Einführung in STEP 5
Aufbau eines Bausteins
Jeder Baustein besteht aus einem
• Bausteinkopf mit den Angaben über Bausteinart, -nummer und -länge.
Er wird vom PG beim Umsetzen des Bausteins erstellt.
• Bausteinrumpf mit dem STEP 5-Programm oder Daten.
absolute
Byte-
Adressen
(aufsteigend)

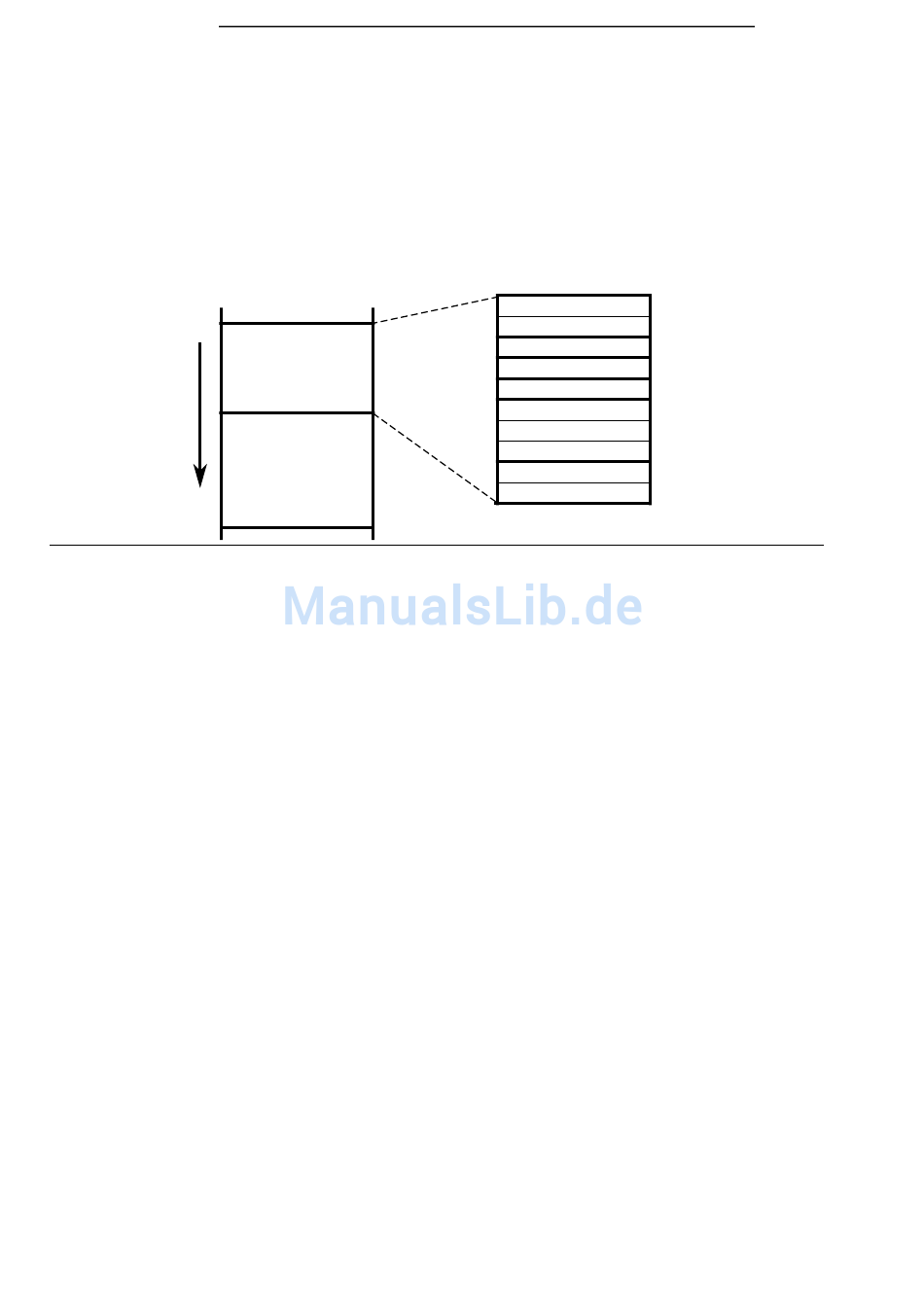

Bild 7.3 Aufbau des Bausteinkopfes
Programmierung
Mit Ausnahme der Datenbausteine werden Bausteine folgendermaßen programmiert:
1. Angabe der Baustein-Art (z.B. PB)
2. Angabe der Baustein-Nummer (z.B. 27)
3. Eingabe der Anweisungen des Steuerungsprogramms
4. Beendigung des Bausteins durch die Anweisung "BE"
7-8
S5-100U
Synchronisations-
muster
Bausteinart
Baustein-Nummer
PG-Kennung
Bibliotheks-Nummer
Bausteinlänge
