Adressierung
Eine Zählerbaugruppe wird wie eine 2kanalige Digitalbaugruppe adressiert (Kanal "0" oder "1").
Beim Freigeben und Rücksetzen des Zählers wird die Zählerbaugruppe wie eine Digital-Ausgabe-
baugruppe angesprochen. Die Abfrage des Zählerstandes auf Null wird wie bei einer Digital-Eingabe-
baugruppe durchgeführt.
Freigabe des Zählers
(Setzen auf Anfangswert)
Rücksetzen des Zählers
Abfrage
"1"=Zähler auf Null
Bild 15.5 Abfrage der Zählerbaugruppe (500 Hz)

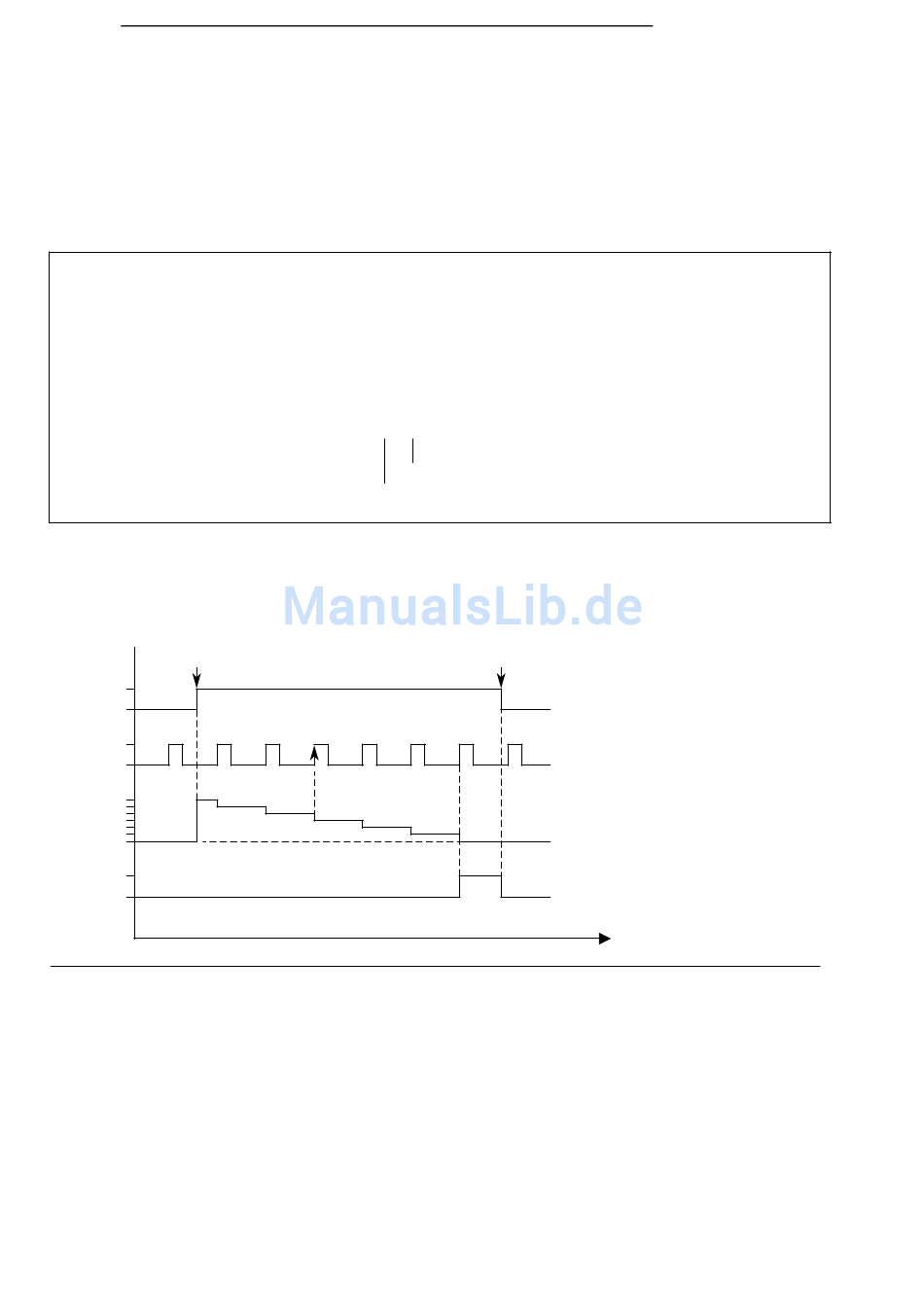

Zeitdiagramm
S A x.0
1
0
1
0
6
0
1
0
Bild 15.6 Zeitdiagramm: Setzen und Rücksetzen eines Ausgangs der Zählerbaugruppe (500 Hz)
EWA 4NEB 812 6120-01b
S A x . 0
S A x . 1
R A x . 0
R A x . 1
U E x . 0
U E x . 1
Kanalnummer
Steckplatzadresse
R A x.0
Funktionsbaugruppen
Kanal "0"
Kanal "1"
Freigabe
Zählimpulse
Ausgang Q
Zeit
