S5-100U

13.2.2 Parametrierung im DB1 (ab CPU 103, 6ES5 103-8MA03)

Diese Parameter können Sie im DB1-Parameterblock einstellen. Gehen Sie dabei zweckmäßiger-
weise folgendermaßen vor:
Im Betriebssystem des AGs ist ein Default-DB1 integriert; u.a. sind dort Parameter für den
Datenaustausch über SINEC L1 vorbelegt.
Laden Sie den Default-DB1 in Ihr PG (Funktion Übertragen, Quelle: AG, Ziel: FD (PG))
Suchen Sie den SINEC L1-Parameterblock, die Blockbezeichnung lautet: "SL1:" für die An-
schlußbuchse PG/OP/SINEC L1.
Überschreiben Sie die Kommentarzeichen (#) mit einem Leerzeichen.
SL1:
SLN 1
...
...
PGN 1
Editieren Sie die Default-Parameter nach Ihren Vorgaben; dabei darf die Syntax nicht verändert
werden!
Beispiel:
Das S5-100U soll als Slave mit der Slavenummer 2 am SINEC L1-Bus teilnehmen
• Sendefach im DB2 ab Datenwort 0
• Empfangsfach im DB2 ab Datenwort 10
• Koordinierungsbyte Senden ist Merkerbyte 0
• Koordinierungsbyte Empfangen ist Merkerkbyte 2
• PG-Busnummer sei 1.
EWA 4NEB 812 6120-01b

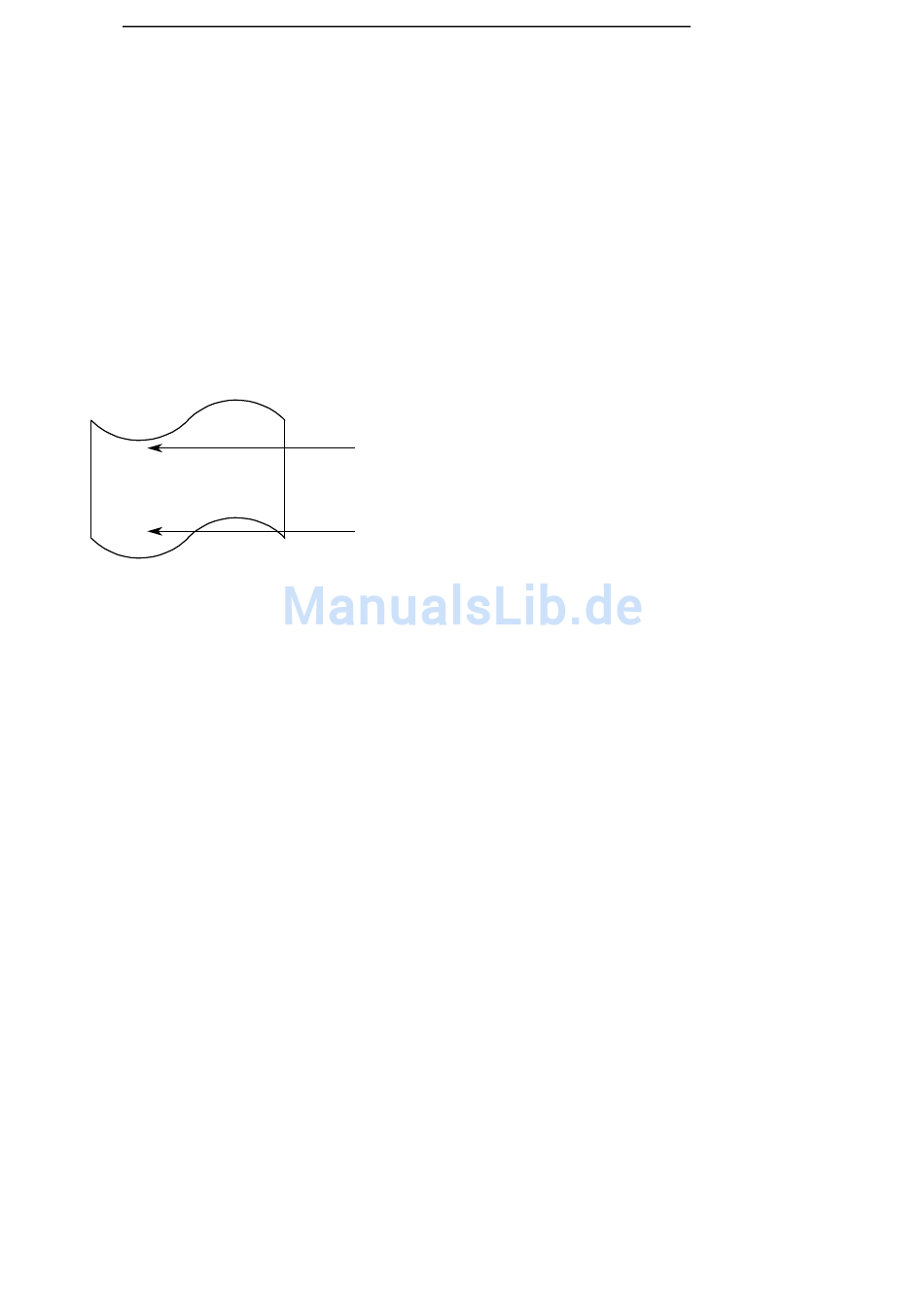

Anfang des L1-Parameterblocks für
Anschlußbuchse PG/OP/SINEC L1
letzter Parameter
AG an SINEC L1
13-5
