S5-100U
3.2

Verdrahtung

3.2.1 Anschlußtechniken Schraubklemmen/Crimp-snap-in
SIGUT-Schraubanschluß
Bei dieser Anschlußtechnik sind zwei Leitungen je Anschlußpunkt klemmbar. Zum Festschrauben
benutzen Sie am besten einen Schraubendreher mit Klingenbreite 5 mm.
Zulässige Querschnitte der Leitungen:
• flexible Leitung mit Aderendhülse:
• massive Leitung:

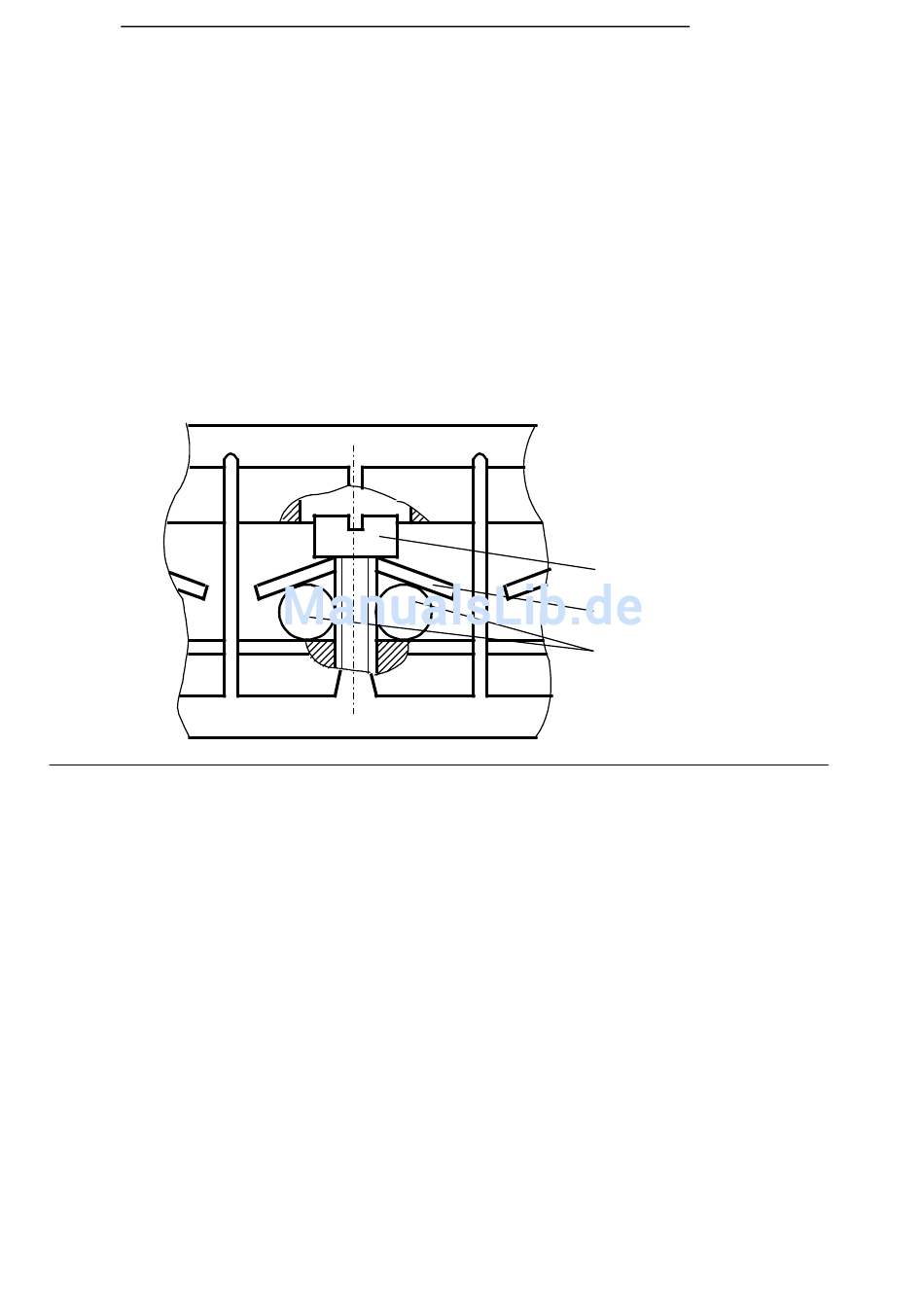

Bild 3.8 SIGUT-Anschlußtechnik
EWA 4NEB 812 6120-01b
2
2x 0,5 ... 1,5 mm
2
2x 0,5 ... 2,5 mm
Aufbaurichtlinien
Schraube M3
Anschlußscheibe
Leitungen
3-9
