S5-100U

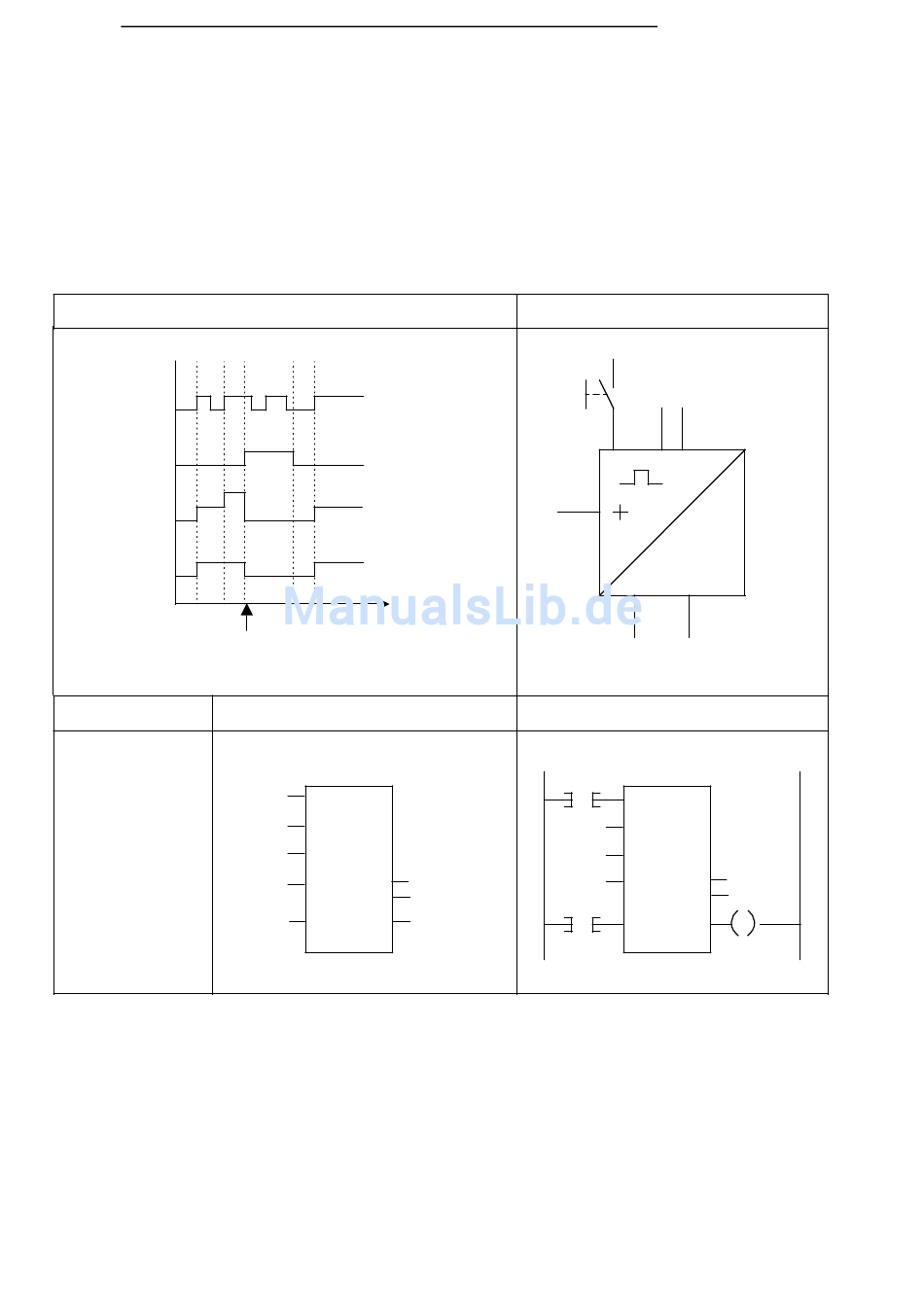

Rücksetzen eines Zählers "R" und Vorwärtszählen "ZV"
Beispiel:
Beim Einschalten des Eingangs 0.0 erhöht sich der Zählwert im Zähler 1 um 1. Solange ein zweiter
Eingang (E 0.1) Signal "1" führt, wird der Zählwert auf "0" rückgesetzt.
Die Abfrage U Z1 ergibt am Ausgang 1.0 Signal "1", solange der Zählwert von "0" verschieden ist.
1
0
1
0
2
0
1
0
R
AWL
U E 0.0
ZV Z 1
NOP 0
NOP 0
NOP 0
U E 0.1
R Z 1
NOP 0
NOP 0
U Z 1
= A 1.0
EWA 4NEB 812 6120-01b
Zeitdiagramm
E 0.0
E 0.1
Z 1
A 1.0
Zeit
Z1
FUP
Z 1
E 0.0
ZV
ZR
S
ZW DU
DE
E 0.1
R Q
E 0.1
E 0.0
E 0.0
E 0.1
A 1.0
STEP 5 Operationen
Stromlaufplan
R S ZE
I I I I
Dual
ZA
16 bit
0
A 1.0
KOP
Z 1
ZV
ZR
S
ZW DU
DE
R Q
A 1.0
8-29
