Sie können den internen Programmspeicher mit der PG-Funktion KOMPRIMIEREN "aufräumen".
Wenn während des Schiebens eines Bausteins beim Komprimieren ein Netzausfall auftritt und das
Baustein-Schieben nicht beendet werden kann, bleibt die CPU mit der Fehlermeldung NINEU im
STOP-Zustand. Neben NINEU sind im USTACK die Bits BSTSCH und SCHTAE gesetzt.
Abhilfe: Urlöschen!
7.6

Zahlendarstellung

STEP 5 gibt Ihnen die Möglichkeit, mit Zahlen in fünf verschiedenen Darstellungen zu arbeiten:
• Dezimalzahlen von - 32768 bis +32767 (KF)
• Hexadezimalzahlen von 0000 bis FFFF (KH)
• BCD-codierte Zahlen (4 Tetraden) von 0000 bis 9999
• Bitmuster (KM)
• Konstante Byte als Zweibyte-Darstellung (KY) 0 ... 255 je Byte
Zahlenformate
Grundsätzlich können im AG nur die Signalzustände "0" und "1" verarbeitet werden. Das AG stellt
intern alle Zahlen als 16-stellige Dualzahlen oder als Bitmuster dar.
Zur Abkürzung der Schreibweise im Dualsystem können jeweils 4 Bit zu einer "Tetrade" zusammen-
gefaßt werden. Der Wert dieser Tetrade ist als Hexadezimalzahl darstellbar.
Beispiel: 16 Bit-Dualzahl und verkürzte Hexadezimaldarstellung
Wort-Nr.
Byte-Nr.
Bit-Nr.
Dualdarstellung
Bedeutung
Hexadezimaldarstellung

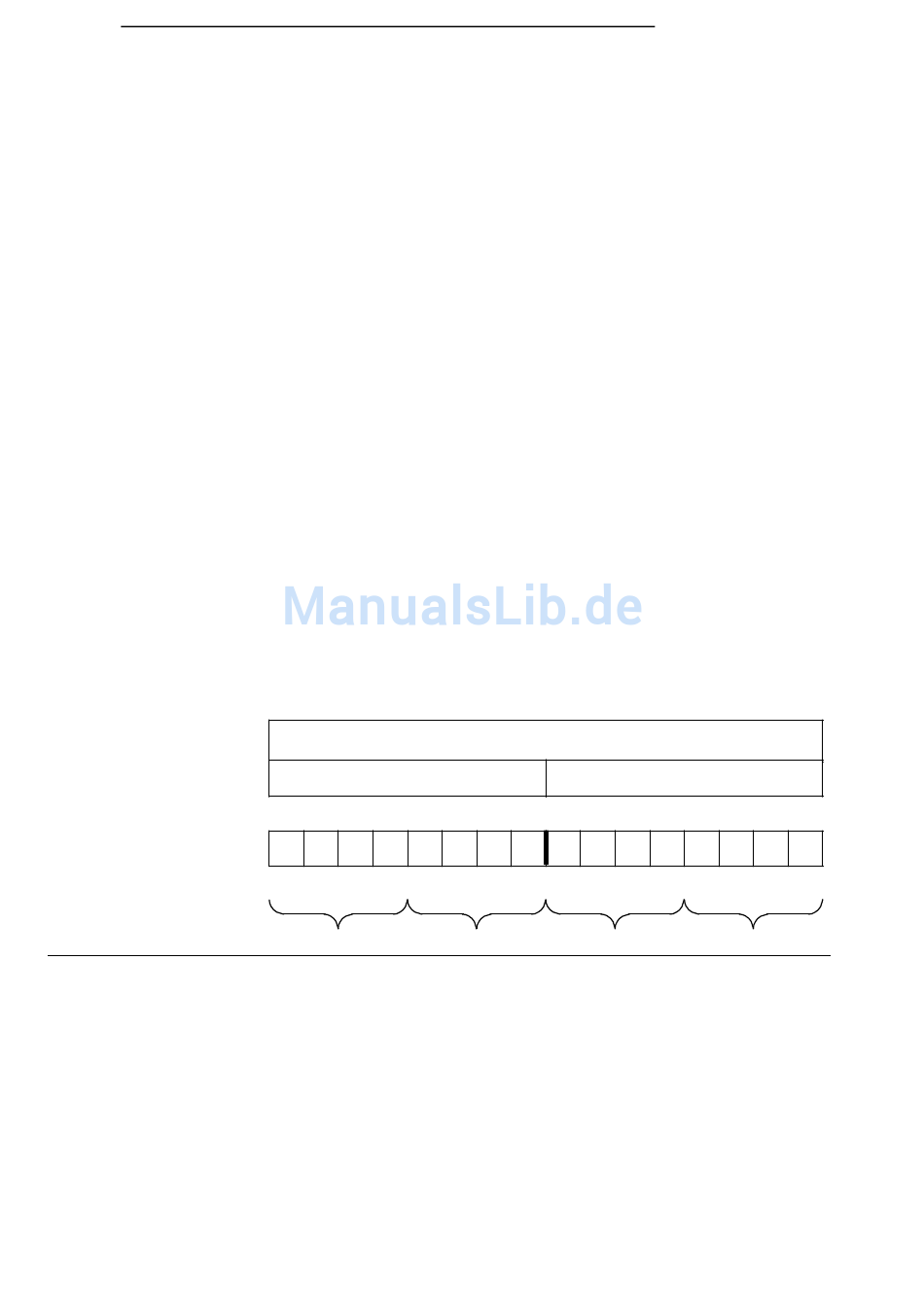

Bild 7.16 Belegung der einzelnen Bits einer 16-Bit-Festpunkt-Dualzahl
EWA 4NEB 812 6120-01b
n (High-Byte)
15 14 13 12 11 10 09 08 07 06 05 04 03 02 01 00
0 0 0 1 1
15 14 13 12 11
2 2 2 2 2 2
1
n
n+1 (Low-Byte)
1 1 1 0 1 1
10 9 8 7 6
2 2 2 2 2
F 6
Einführung in STEP 5
0 0 0 1 1
5 4 3 2 1 0
2 2 2 2 2
3
