Simatic S5-100U Gerätehandbuch Seite 165

S5-100U

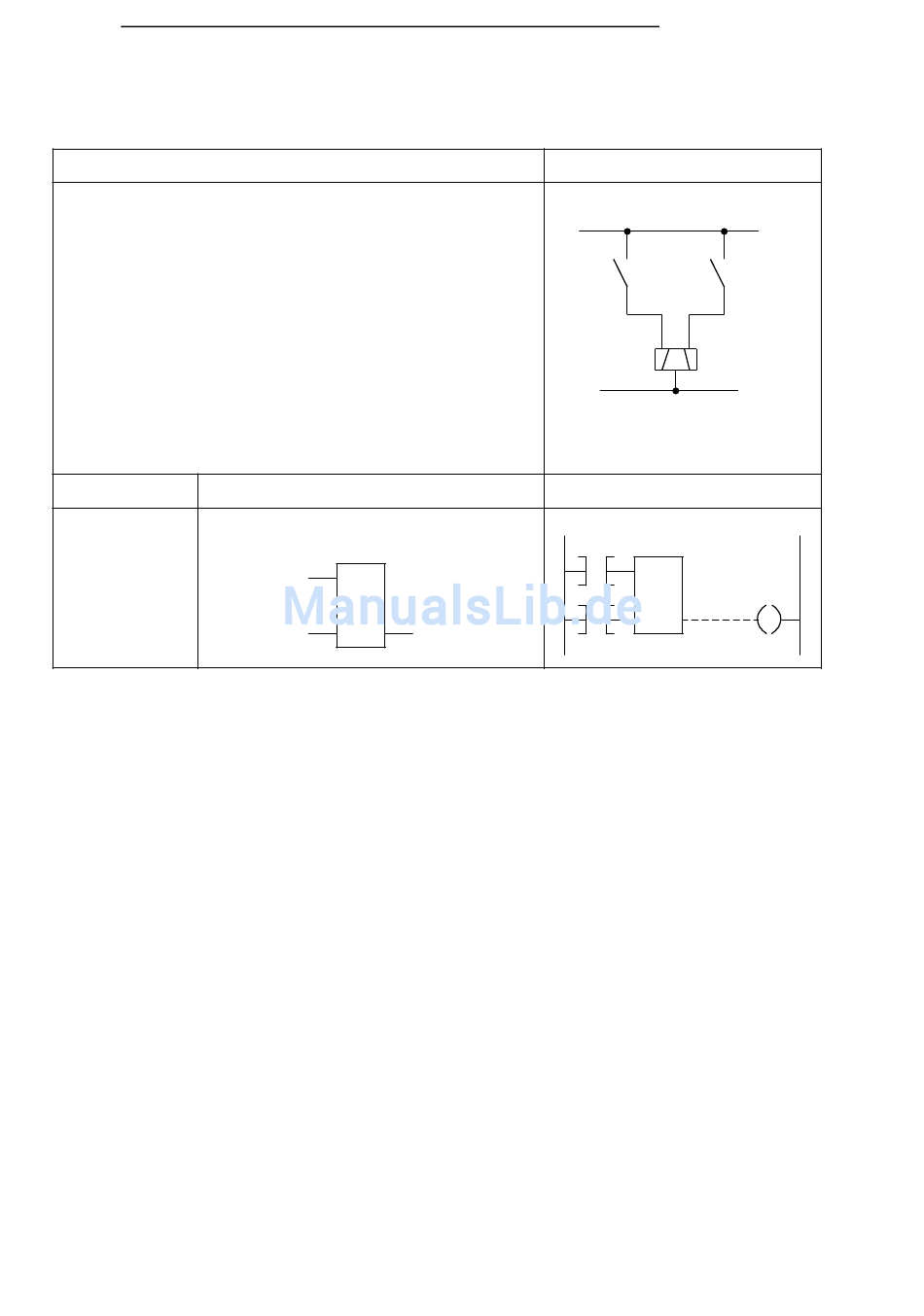

RS-Speicherglied mit Merkern (vorrangiges Setzen)
Signalzustand "1" am Eingang 0.0 bewirkt das Setzen des
Speicherglieds M 1.7 (Signalzustand "1").
Wechselt der Signalzustand am Eingang 0.0 nach "0", so
bleibt der Zustand von M 1.7 erhalten, d.h. das Signal wird
gespeichert.
Signalzustand "1" am Eingang 0.1 bewirkt das Rücksetzen
des Speichergliedes (Signalzustand "0"). Wechselt der Sig-
nalzustand am Eingang 0.1 nach "0", so behält M 1.7 den
Signalzustand "0".
Führen beide Eingänge Signalzustand "1", wird das Spei-
cherglied gesetzt (vorrangiges Setzen).
Der Signalzustand des Merkers wird abgefragt und dem Aus-
gang 1.0 übermittelt.
AWL
U E 0.1
R M 1.7
U E 0.0
S M 1.7
U M 1.7
= A 1.0
EWA 4NEB 812 6120-01b
Beispiel
FUP
M 1.7
E 0.1
R
E 0.0 S Q A 1.0
STEP 5 Operationen
Stromlaufplan
E 0.0 E 0.1
M 1.7
KOP
M 1.7
E 0.1
R
A 1.0
E 0.0
S Q
8-9
