Alarmverarbeitung
Übersicht:
• Übersicht Zugriffsmöglichkeiten auf die Prozeßabbilder

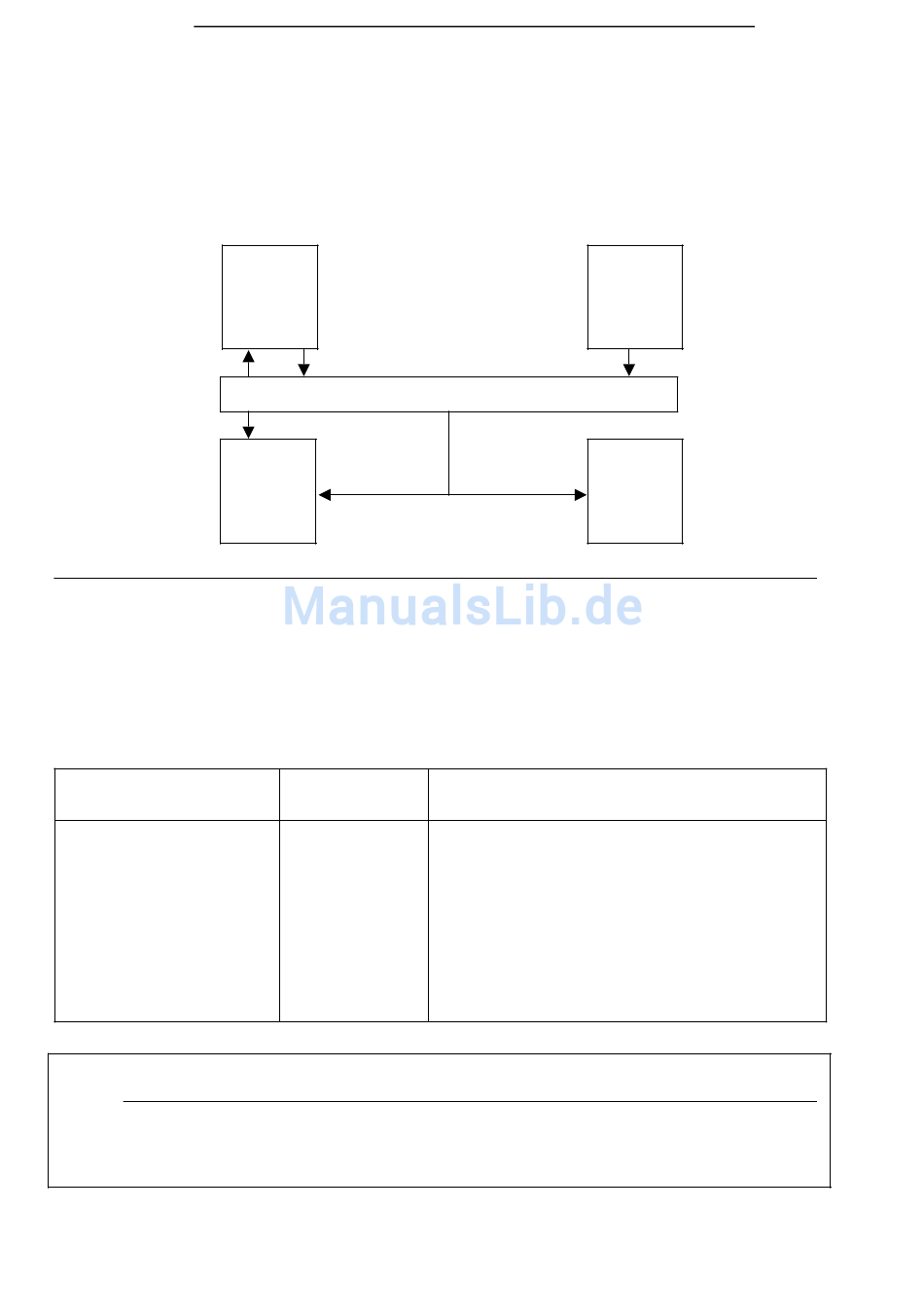

Das nachfolgende Bild zeigt, wie der Datentransfer zwischen den Prozeßabbildern und AKKU 1
durch die verschiedenen Lade- und Transferanweisungen im OB2 abgewickelt wird.
T EBX/T EW X
T ABX/T AW X
X=Byte- oder Wortadresse
Bild 10.3 Übersicht über Zugriffsmöglichkeiten des OB2 auf die Prozeßabbilder
• Beispiel für die OB2 Programmierung
Binäre Anweisungen können nur auf das normale PAE und PAA zugreifen. Um den alarmaus-
lösenden Kanal zu bestimmen, kann man das Peripheriebyte oder -wort zum Beispiel in ein Mer-
kerbyte oder -wort transferieren und dann mit binären Anweisungen auswerten.
Beispiel
An einer 4-kanaligen
Digital-Eingabebaugruppe,
Steckplatz 0, sind auf
Kanal 0 und 1 zwei Geber
angeschlossen. Bei Alarm
durch Geber 1 (Kanal 0)
soll zum FB12 verzweigt
werden.
Vorsicht
Wenn in der Alarmverarbeitung Merker aus dem zyklischen Programm überschrieben
und nochmals im Zyklus gebraucht werden, sind diese zu retten (z.B. in einem Daten-
baustein).
