Einführung in STEP 5
Mit Bausteinaufrufen kann ein Baustein verlassen und in einen anderen Baustein gesprungen
werden. So können beliebig Programm-, Funktions- und Schrittbausteine (
16 Ebenen, bei CPU 103, 6ES5 103-8MA03 bis zu 32 Ebenen verschachtelt werden.
Hinweis
Bei der Berechnung der Schachtelungstiefe ist zu berücksichtigen, daß das Systempro-
gramm in den AGs bei bestimmten Ereignissen einen Organisationsbaustein selbständig
aufrufen kann (z.B. OB2).
Die Gesamtschachtelungstiefe ergibt sich als Summe der Schachtelungstiefen aller programmierten
Organisationsbausteine. Bei einer Verschachtelung in mehr als 16 Ebenen, bzw. 32 Ebenen bei
CPU 103, 6ES5 103-8MA03 geht die CPU mit der Fehlermeldung "Bausteinstack-Überlauf STUEB"
--
( > Kap 5.2) in den STOP-Zustand.
OB1
Ebene 1

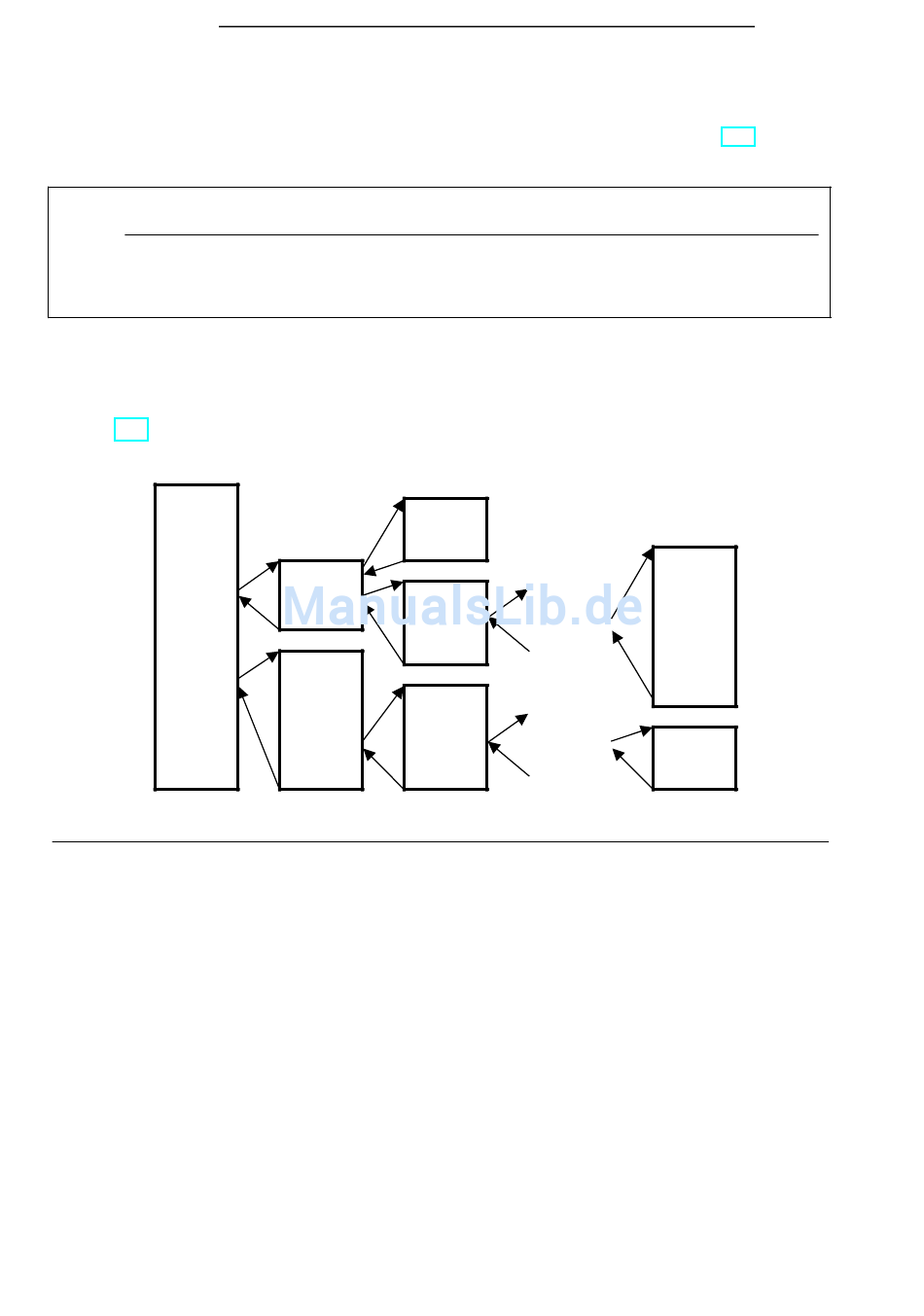

Bild 7.2 Schachtelungstiefe
7-6
Ebene 2 Ebene 3
--
> Kap. 7.3) in bis zu
. . . . . . .
. . . . . . .
. . . . . . . Ebene 16
EWA 4NEB 812 6120-01b
S5-100U
