Bei potentialgebundenem Aufbau ist darauf zu achten, daß der Spannungsabfall auf den Leitungen
(1) und (2) kleiner als 1 V bleibt. Sonst verschieben sich die Bezugspotentiale, und Fehlfunktionen
der Baugruppen können die Folge sein.
Warnung
Bei Verwendung von potentialgebundenen Peripheriebaugruppen müssen Sie die Masse
der potentialgebundenen Peripheriebaugruppe mit der Masse der CPU durch eine exter-
ne Verbindung herstellen!
Potentialtrennung am Beispiel von Digitalbaugruppen
Potentialtrennung ist erforderlich:
• für eine Erhöhung der Störfestigkeit der Laststromkreise
• bei nicht koppelbaren Laststromkreisen
• bei AC-Laststromkreisen
Bei potentialgetrenntem Aufbau sind Steuerstromkreis des AGs und Laststromkreis galvanisch ge-
trennt auszuführen.

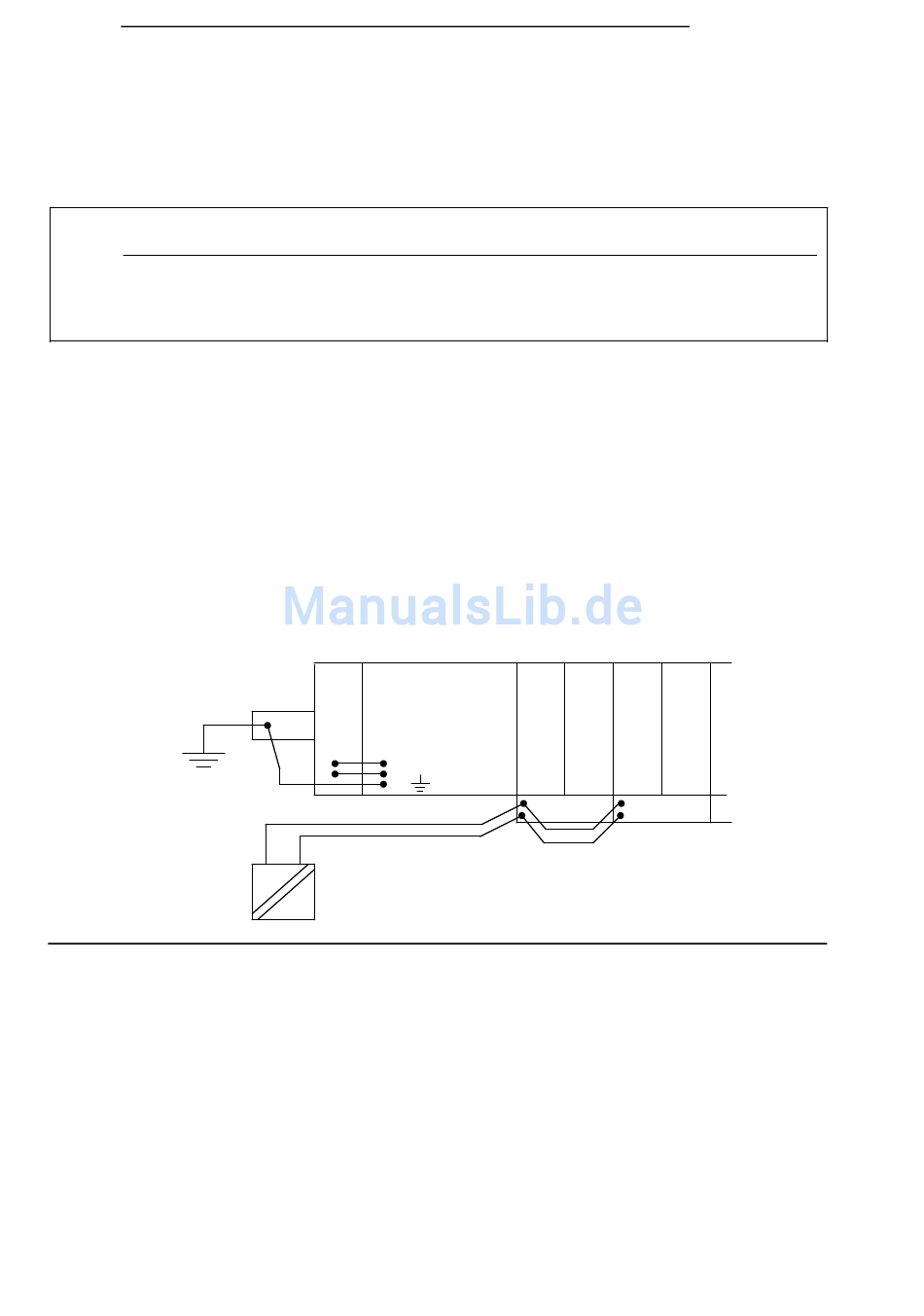

Bild 3.23 zeigt den vereinfachten Anschluß von potentialgetrennter Peripherie.
zentraler
Erdungspunkt
Lastnetzgerät
Bild 3.23 Beispiel für den potentialgetrennten Anschluß von Peripheriebaugruppen an das AG
EWA 4NEB 812 6120-01b
PS CPU
L+
M
L+
M
Aufbaurichtlinien
3-27
