10 Alarmverarbeitung (ab CPU 103, 6ES5 103-8MA02)
Eine alarmgesteuerte Programmbearbeitung liegt vor, wenn ein vom Prozeß kommendes Signal die
CPU im AG veranlaßt, die zyklische oder zeitgesteuerte Programmbearbeitung zu unterbrechen und
ein spezifisches Programm zu bearbeiten. Nach der Bearbeitung dieses Programms kehrt die CPU
zur Unterbrechungsstelle in das zyklische oder zeitgesteuerte Programm zurück und setzt dort seine
Bearbeitung fort.
Voraussetzungen für eine alarmgesteuerte Programmbearbeitung
Die alarmgesteuerte Programmbearbeitung ist nur möglich, wenn folgende Voraussetzungen erfüllt
sind:
• Das Alarmbusmodul muß unmittelbar neben der CPU angeschlossen sein (Steckplatz 0 und 1).
• Auf dem Alarmbusmodul müssen zur Übermittlung von Prozeßalarmen 4-kanalige Digital-Einga-
bebaugruppen oder Grenzwertbaugruppen gesteckt sein.
Hinweis: Andere Baugruppen können ebenfalls gesteckt werden, übermitteln jedoch keine
Prozeßalarme.
• Das AG muß im Zustand "NETZ-EIN" und die Betriebsart "RUN" eingestellt sein.
• Die Alarmbearbeitung darf nicht (durch die Operation"AS",
• Der OB2 muß programmiert sein.
Steckplatz
CPU
Alarme werden nur von dieser
Baugruppe übermittelt!

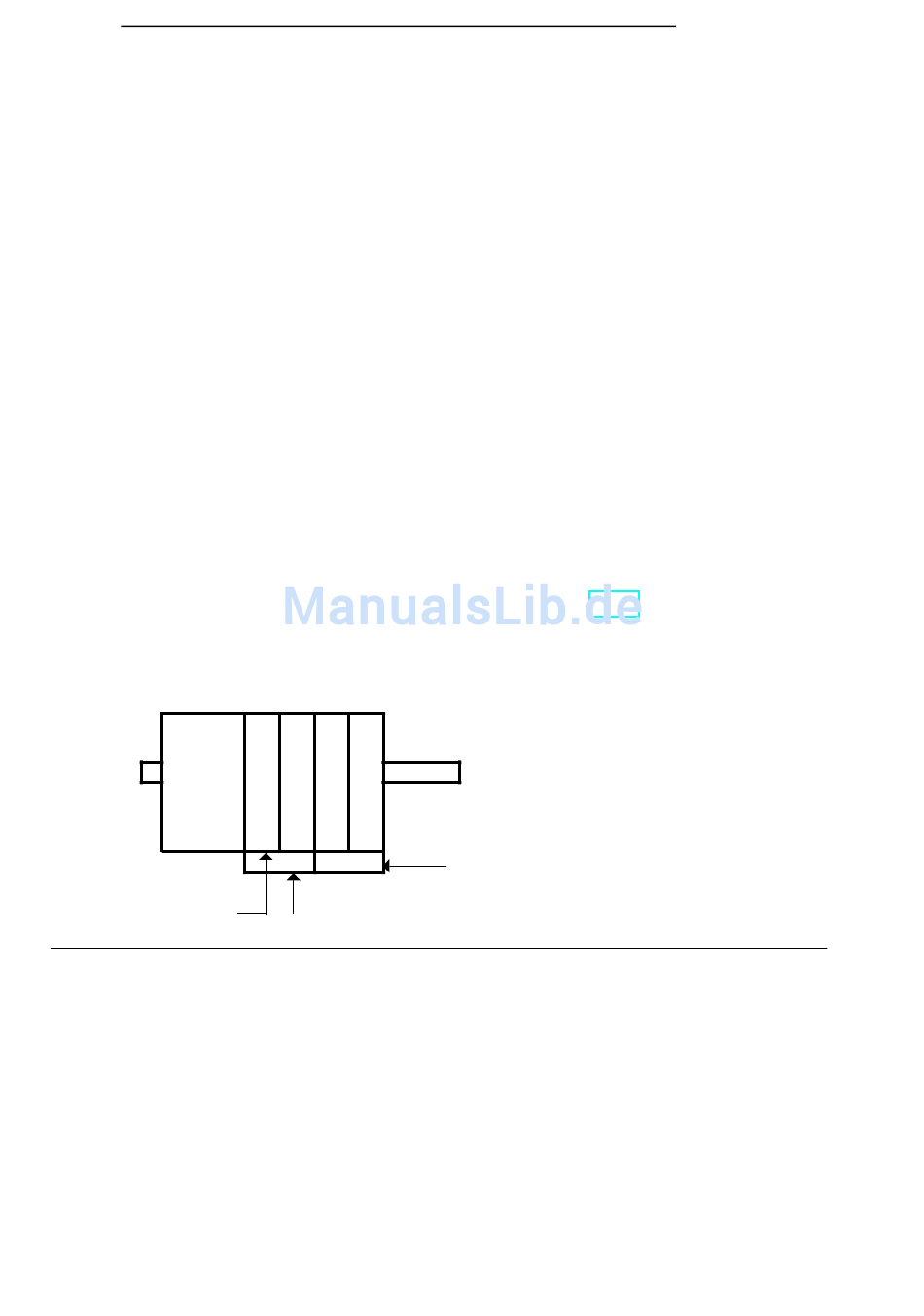

Bild 10.1 Möglicher Aufbau des AGs mit Alarmbusmodulen
10.1

Alarmverarbeitung mit dem OB2 (ab CPU 103, 6ES5 103-8MA02)

Für die Verarbeitung von Prozeßalarmen muß der OB2 programmiert sein. Der OB2 wird durch einen
Prozeßalarm aufgerufen und unterbricht die zyklische oder zeitgesteuerte Programmbearbeitung.
Vom OB2 aus können weitere Bausteine aufgerufen werden. Nach Abarbeitung des alarmgesteu-
erten Programms wird die zyklische oder zeitgesteuerte Programmbearbeitung fortgesetzt.
EWA 4NEB 812 6120-01b
0 1 2 3
° ° ° °
° ° ° °
° ° ° °
° ° ° °
° °
° °
° °
° °
4 8 4 8
DE DE DE DE
Alarmbusmodul
--
> Kap. 8.2.8) gesperrt sein.
Alarmbusmodul (wirkt aber wie ein
"normales" Busmodul)

Alarmverarbeitung

10-1
