Schrankeinbau - Simatic S5-100U Gerätehandbuch

S5-100U
3.1.3

Schrankeinbau

Zur Verbesserung der Störsicherheit sollte das AG auf einer Metallplatte montiert werden; zumindest
müssen alle Normprofilschienen niederohmig verbunden sein. Achten Sie beim Aufbau auf eine gute
elektrische Verbindung.
Verwendet werden können auch Gerätetragbleche der 8LW- oder 8LX- Systeme (
21).
Der Abstand zwischen zwei Normprofilschienen muß mindestens 210 mm betragen. Beachten Sie
dazu die Maßbilder im Anhang B.
Zur besseren Wärmeableitung sollte die Stromversorgung und die CPU immer in der untersten Zeile
angeordnet sein.
Zur Bemessung der Schrankbelüftung bestimmen Sie die Gesamtverlustleistung als Summe aller
typischen Verlustleistungen (
min. 210 mm
min. 210 mm

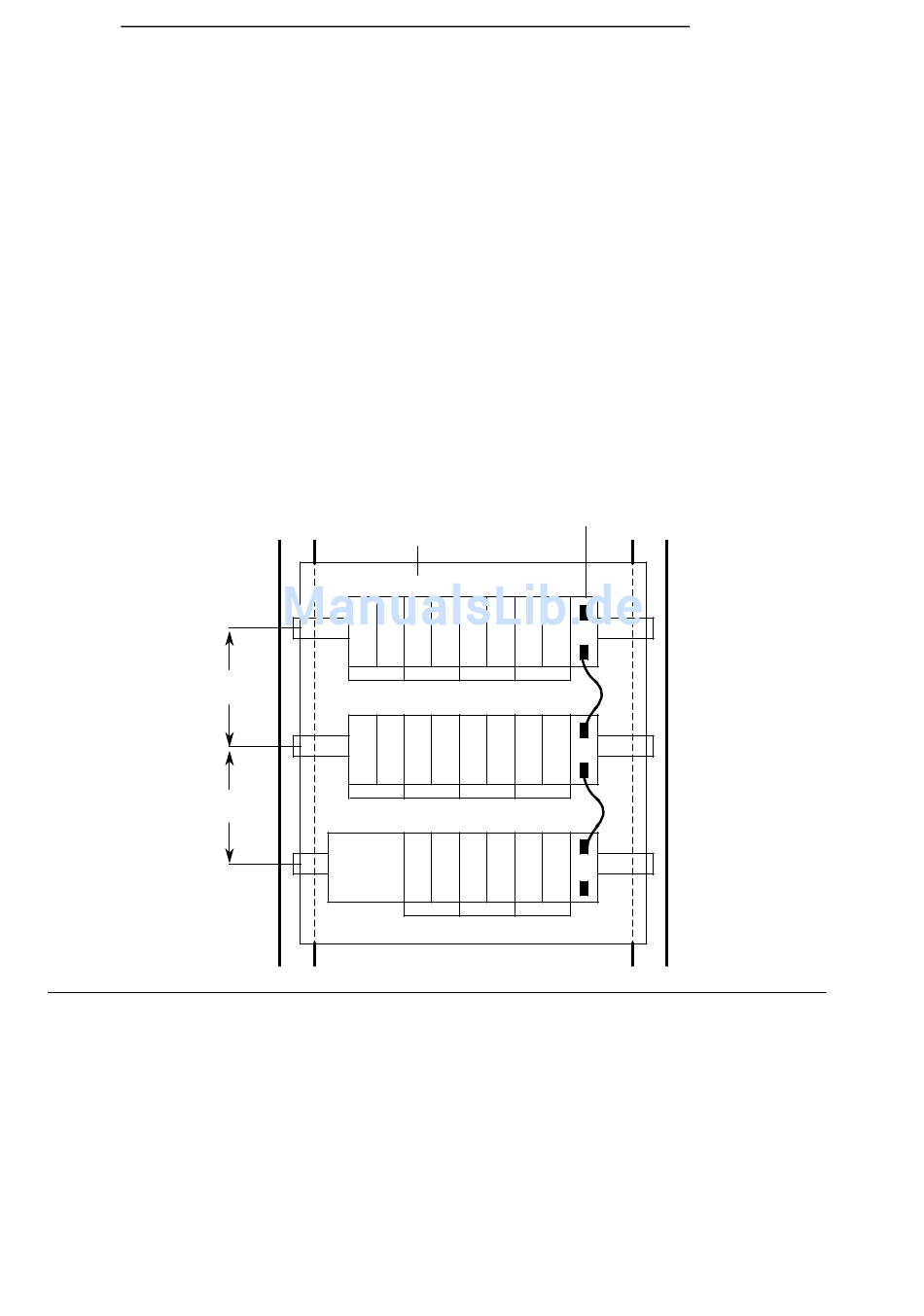

Bild 3.5 Mehrzeiliger Aufbau in einem Schrank mit IM 316 (6ES5 316-8MA12)
EWA 4NEB 812 6120-01b
--
> Katalog ST 52.1).
Metallplatte
CPU
Anschaltungsbaugruppe IM 316
Aufbaurichtlinien
--
> Katalog NV
3-7
