11.5

Analog-Ausgabebaugruppen

Analog-Ausgabebaugruppen wandeln das vom AG ausgegebene Bitmuster in analoge Ausgangs-
spannungen oder -ströme um.
11.5.1 Anschließen von Lasten an Analog-Ausgabebaugruppen
Wenn Sie Lasten an Analog-Ausgabebaugruppen anschließen, sind keine Einstellungen erforderlich.
Vor dem Anschließen der Lasten müssen Sie beachten:
• die Lastspannung DC 24 V muß an die Klemmen 1 und 2 angeschlossen werden
• zulässige Potentialdifferenz der Ausgänge gegeneinander max. AC 60 V
• nicht benutzte Ausgänge werden "offen" gelassen.
Bild 11.9 zeigt, wie Lasten an die Spannungsausgänge der Baugruppen
• 470-8MA12 (2 x±10 V)
und
• 470-8MD12 (2 x+1 ... 5 V)
angeschlossen werden müssen.
Die Fühlerleitungen (S+, S -) müssen direkt an der Last angeschlossen werden. Dadurch wird die
Spannung unmittelbar an der Last gemessen und nachgeregelt. Auf diese Weise können Span-
nungsabfälle von bis zu 3 V pro Leitung ausgeglichen werden.
Die Fühlerleitungen können entfallen, wenn die Leitungswiderstände der QV- und M-Leitungen
gegenüber dem Lastwiderstand vernachlässigbar sind.
Sie müssen dann die Klemmen S+ und QV, sowie S - und M
L+
DC 24 V
(4/8) (3/7)
QV S+
R

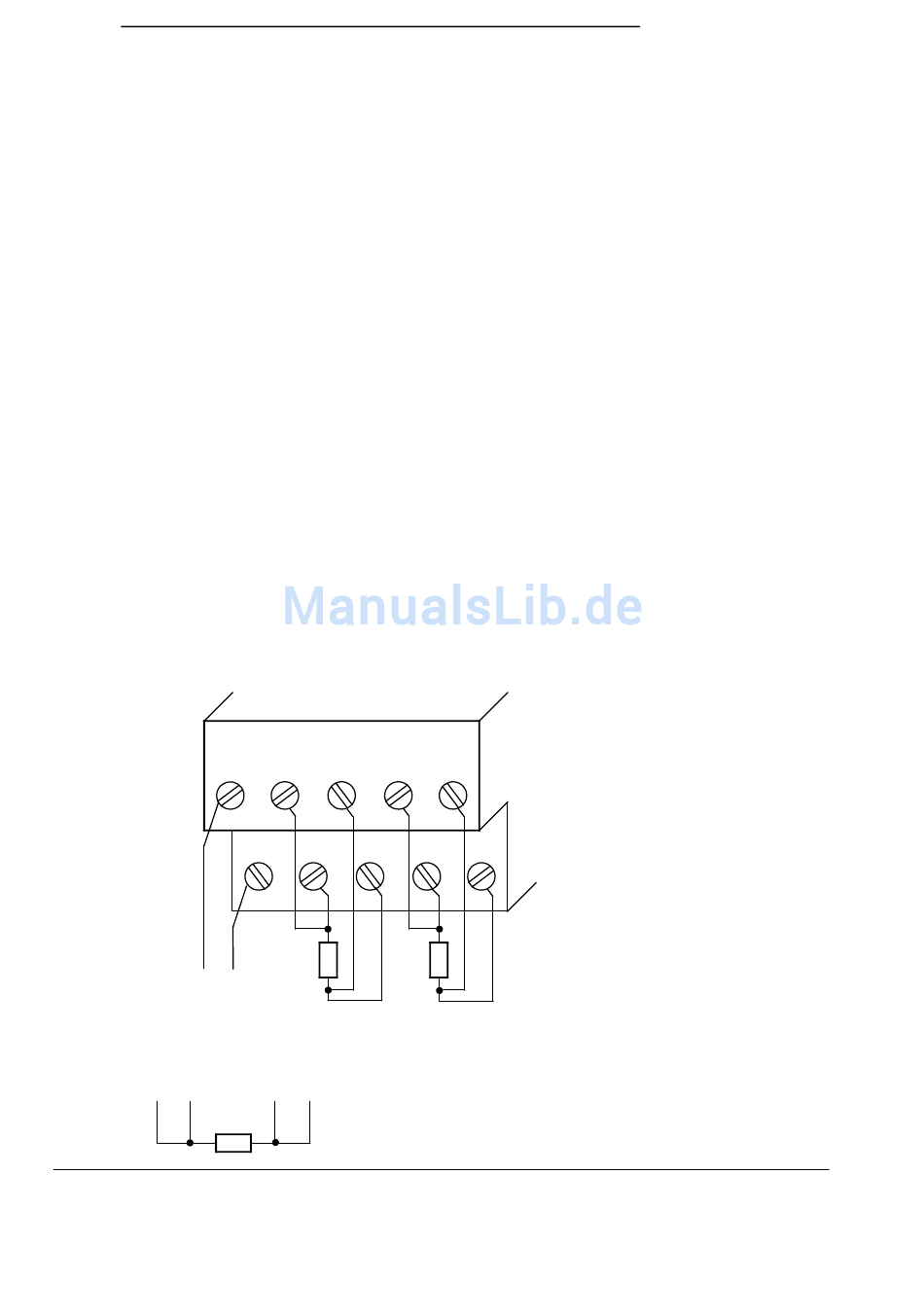

Bild 11.9 Anschluß von Verbrauchern (Last) über eine Vierdraht-Schaltung (6ES5 470-8MA12, 6ES5 470-8MD12)
EWA 4NEB 812 6120-01b
S+ S- S+
1 3 5 7
QV
M
ANA
2 4 6
M
(5/9) (6/10) Klemmenbelegung
S - M Anschlüsse
ANA
L
untereinander verbinden.
ANA
S-
9
Legende:
QV M
ANA
QV:
S±:
8 10
M :
ANA
R :
L
Analogwertverarbeitung
Analogausgang "Spannung"
Fühlerleitung
Massenanschluß des Analogteils
Lastwiderstand
