Sperren des Zählers
Eine negative Flanke am Freigabeeingang sperrt den Zähler. Die Ausgänge, Diagnosebits und der
Zähler werden dabei nicht zurückgesetzt. Der aktuelle Zählerstand kann weitergelesen werden. Erst
eine positive Flanke am Freigabeeingang setzt die Ausgänge und die Diagnosebits zurück.
Erreichen der Sollwerte - Setzen der Ausgänge - Rücksetzen der Ausgänge
Wenn Sollwerte vorgegeben wurden und der Zähler freigegeben ist, zählt die Baugruppe die posi-
tiven Flanken am Zähleingang. Der Zählerstand wird jeweils mit der steigenden Flanke um den
Wert "1" inkrementiert.
Beim Erreichen des Sollwertes 1 schaltet der Ausgang Q 0 durch, gleichzeitig wird das Statusbit S 1
gesetzt. Beim Erreichen des Sollwertes 2 schaltet der Ausgang Q 1 durch, gleichzeitig wird das
Statusbit S 2 gesetzt.
Solange der Freigabeeingang aktiv ist, zählt der Zähler die Impulse. Mit der Rücknahme der "Frei-
gabe" wird der Zähler gesperrt. Der Istwert bleibt konstant.
Den aktuellen Zählerstand können Sie im STEP 5-Programm lesen. Der Istwert wird als vorzeichen-
lose ganze Zahl angegeben und kann im Bereich 0 ... 65535 liegen.
Hinweis
Wurde kein Sollwert vorgegeben, ist der entsprechende Wert mit "0" belegt. Der zuge-
hörige Ausgang schaltet mit der positiven Flanke des Freigabeeingangs durch.
Beispiel: Dem Zähler werden die Sollwerte S 1=2 und S 2=4 vorgegeben.
Zählerstand
Zählimpulse
Freigabe-
eingang
Ausgang Q 0
(Sollwert 1
erreicht)
Ausgang Q 1
(Sollwert 2
erreicht)

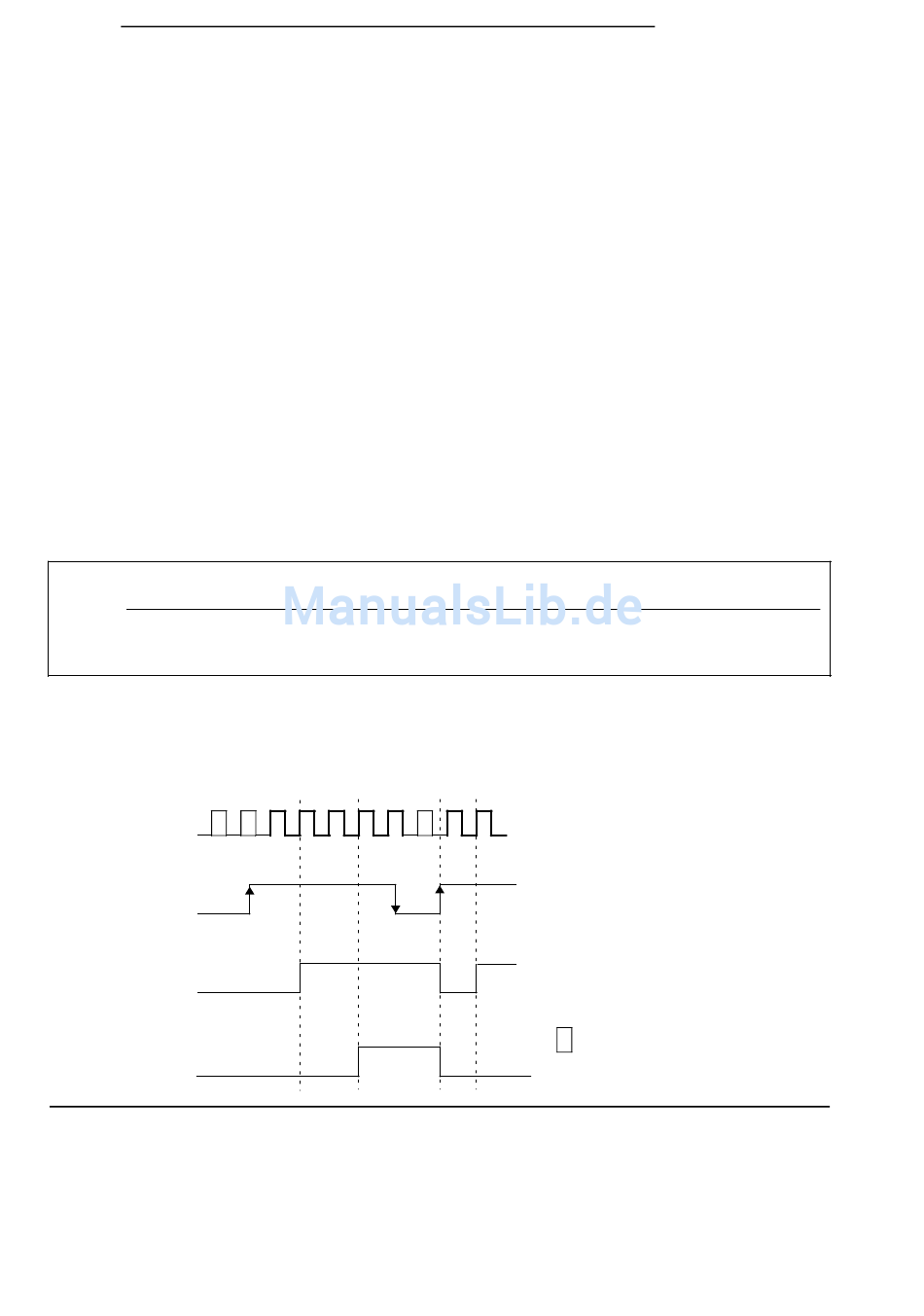

Bild 15.16 Schalten der Ausgänge in Abhängigkeit des Zählerstandes und des Freigabeeingangs
--
Mit dem RUN > STOP Übergang des AGs werden die Ausgänge Q 0 und Q 1 zurückgesetzt.
EWA 4NEB 812 6120-01b
0 1 2 3 4 5 5 0 1 2
Impuls wird nicht gezählt, weil Zähler
durch Freigabeeingang=0 gesperrt
wurde.
Der Zählerstand wird auf dem
aktuellen Wert "eingefroren".
