Simatic S5-100U Gerätehandbuch Seite 169

S5-100U

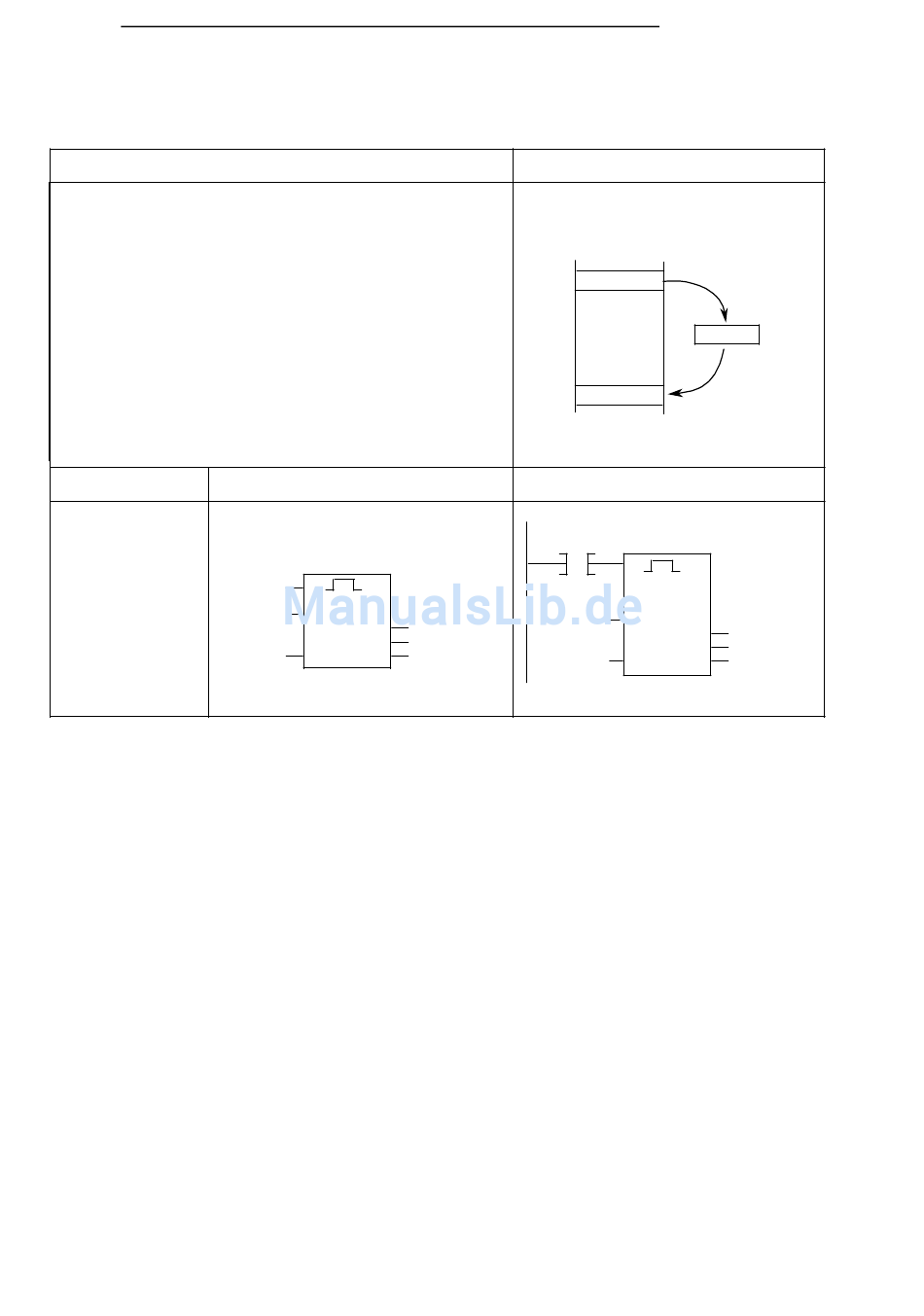

Laden und Transferieren eines Zeitwertes (siehe auch Zeit- und Zähloperationen)
Bei der graphischen Eingabe wurde der Ausgang DU
des Zeitgliedes mit AW 62 belegt. Das Programmier-
gerät hinterlegt daraufhin selbsttätig den entsprechen-
den Lade- und Transferbefehl im Steuerungsprogramm.
So wird der Inhalt der mit T 10 adressierten
Speicherzelle in den AKKU 1 geladen.
Anschließend wird der Akkumulatorinhalt in das mit
AW 62 adressierte Prozeßabbild transferiert.
Am AW 62 sieht man in diesem Beispiel die Zeit 10
dualcodiert mitlaufen.
Die Ausgänge DU und DE sind digitale Ausgänge. Am
Ausgang DU steht der Zeitwert dual-codiert, am
Ausgang DE BCD-codiert mit Zeitraster an.
AWL
U E 0.0
L EW 22
SI T 10
NOP 0
L T 10
T AW 62
NOP 0
NOP 0
EWA 4NEB 812 6120-01b
Beispiel
FUP
T 10
1
E 0.0
TW
EW 22
DU
DE
R Q
T 10
AW 62
E 0.0
EW 22
AW 62
STEP 5 Operationen
Darstellung
Laden
Transferieren
KOP
T 10
1
TW
AW 62
DU
DE
R Q
8-13
