Busmodul (Crimp-Snap-In) - Simatic S5-100U Gerätehandbuch

S5-100U

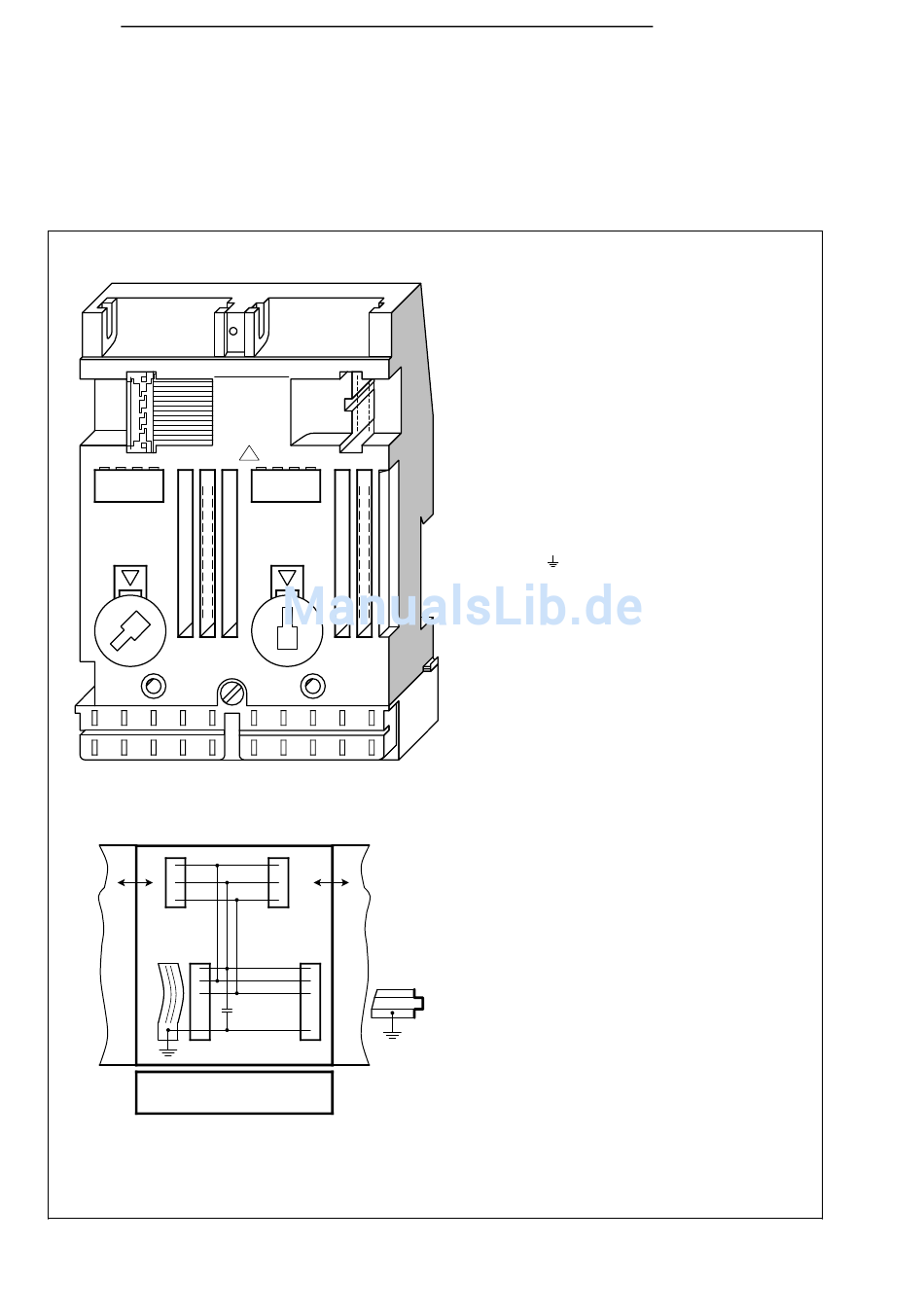

Busmodul (Crimp-snap-in)

SIEMENS
2 4 6 8 1 0
1 3 5 7 9
+9V
GND
EWA 4NEB 812 6120-01b
2 4 6 8 1 0
1 3 5 7 9
Data
1 nF
Technische Daten
Anschlußart
Anzahl steckbarer
Baugruppen
Anzahl Busmodule je
Automatisierungsgerät max. 16
Verbindung zwischen
zwei Busmodulen
Anschlüsse je Steckplatz
Anschlußquerschnitt
- flexibel
Bemessung der Isolation
Nennisolationsspannung
(+9 V gegen )
- Isolationsgruppe
- geprüft mit
Stromaufnahme
- aus+9 V (CPU)
Maße
B×H×T (mm)
Gewicht
Baugruppenspektrum
(6ES5 700-8MA22)
Crimp-snap-in
2
Flachbandkabel
10
2
0,5 ... 1,5 mm
nach VDE 0160
AC 12 V
1×B
AC 500 V
typ. 1 mA
91,5×135×39
ca. 250 g
14-11
