Aufbaurichtlinien
4-kanalige Digitalbaugruppen anschließen
Alle diese Baugruppen sind für einen Zweidraht-Anschluß ausgelegt. Sie können deshalb direkt, also
ohne externen Verteiler, zum Geber oder Stellglied verdrahten.
Die vier Kanäle einer Baugruppe sind von .0 bis .3 numeriert. (Die Nummern .4 bis .7 haben nur im
System "Dezentrale Peripherie ET 100" eine Bedeutung). Jedem Kanal ist ein Klemmenpaar am
Anschlußblock zugeordnet.
Die Zuordnung und das Anschlußbild sind auf der Frontplatte der Baugruppe aufgedruckt.
4-kanalige Eingabebaugruppen
Beispiel: Ein Geber soll an die Eingabebaugruppe auf dem Steckplatz 3 an den Kanal 2 (Adres-
se E 3.2) angeschlossen werden (
1
F
2
3
.0
.4
4
5
.1
.5
6
7
.2
.6
8
9
.3
.7
10
DIGITAL INPUT
4 x 24 - 60 V DC
6ES5 430-8MB11
1 2 3 4 5

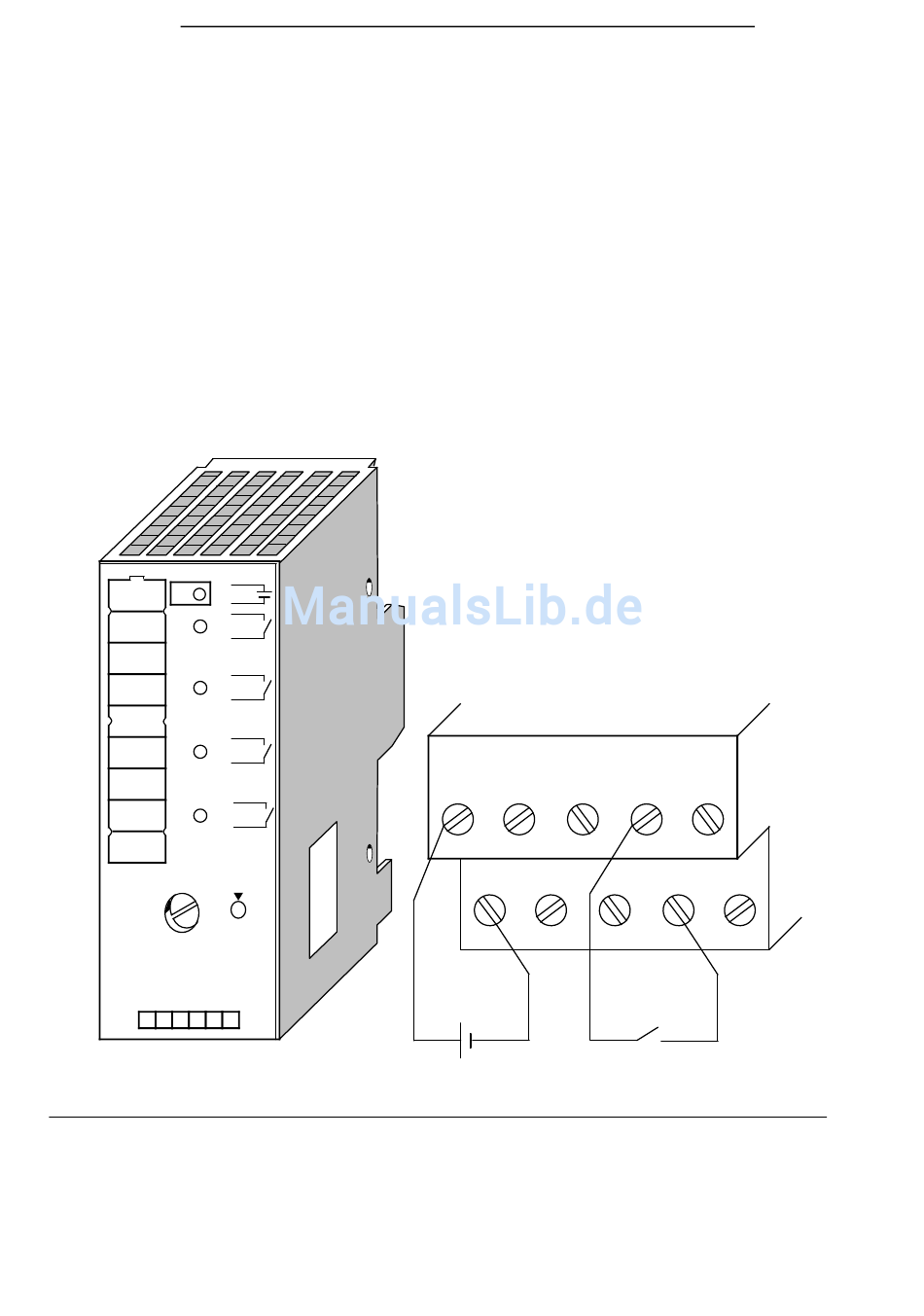

Bild 3.12 Zweidraht-Anschluß eines Gebers an Kanal 2
3-14
L+
M
4
6
--
> Bild 3.12).
1 3 5
2 4
L+ M
S5-100U
7 9
10
6 8
Geber
