Simatic S5-100U Gerätehandbuch Seite 415

S5-100U
Anwendungsbeispiel
Auf dem Steckplatz 4 ist eine Grenzwertbaugruppe montiert. Am Kanal 1 dieser Baugruppe ist die
Stromquelle angeschlossen. Wird über den Grenzwertmelder 1 festgestellt, daß die Stromstärke den
eingestellten Wert überschritten hat, so soll der Ausgang 5.1 eingeschaltet werden.
AWL
U E 4.1
= A 5.1
EWA 4NEB 812 6120-01b

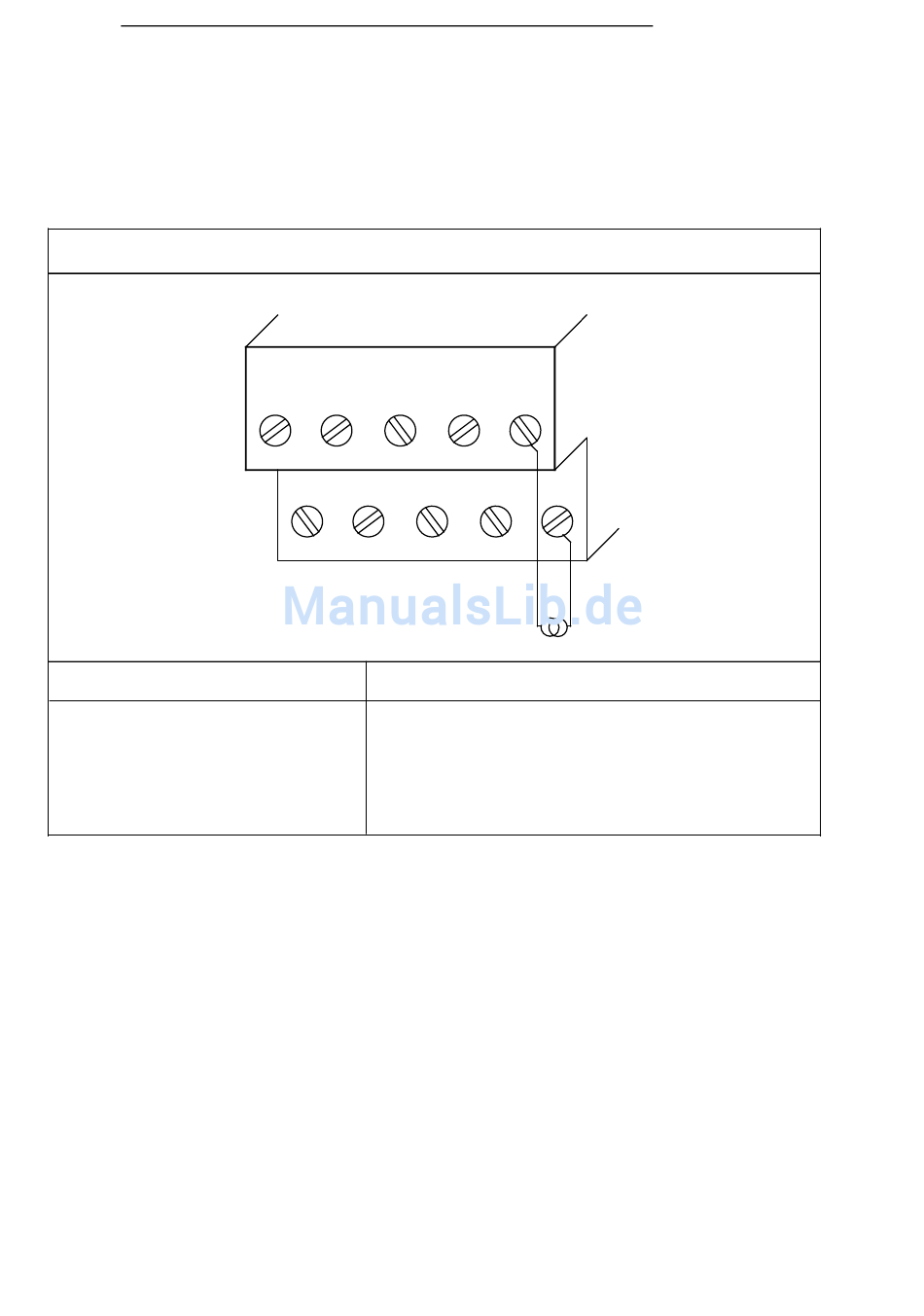

Anschlußbild
1 3 5
2 4 6
Sobald der Grenzwert erreicht oder überschritten ist,
führt der Eingang 4.1 das Signal "1"; der Aus-
gang 5.1 wird dadurch auf "1" gesetzt.
7 9
8 10
+ -
Erklärung
Funktionsbaugruppen
15-3
