S5-100U

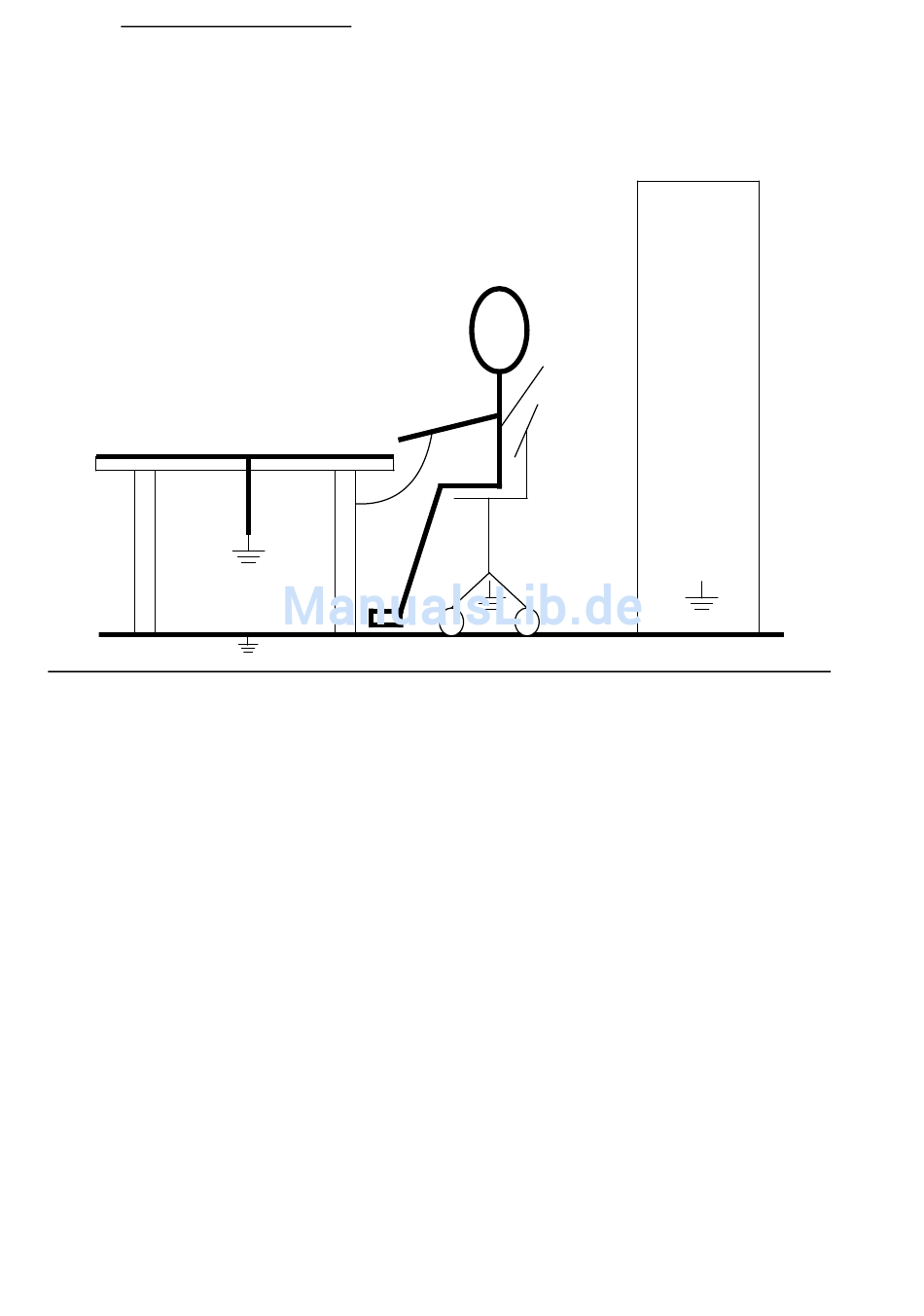

In dem nachfolgenden Bild sind die EGB-Schutzmaßnahmen noch einmal verdeutlicht.
a leitfähiger Boden
b Tisch mit leitfähiger, geerdeter Auflage
c EGB-Schuhe
d EGB-Mantel
e geerdetes EGB-Armband
f Erdung für Schaltschrank
g geerdeter Stuhl
a
Bild C.1 EGB-Maßnahmen
Messen und Arbeiten an EGB-Baugruppen
An elektrostatisch gefährdeten Baugruppen darf nur dann gemessen werden, wenn
• das Meßgerät geerdet ist (z.B. über Schutzleiter) oder
• bei potentialfreiem Meßgerät der Meßkopf vor dem Messen entladen ist (z.B. durch kurzzeitiges
Berühren von geerdeten Metallteilen).
EWA 4NEB 812 6120-01b
Aktive und passive Fehler einer Automatisierungseinrichtung
b
e
c
d
g
f
C-5
