Programm Sichern; Programm Auf Speichermodul Sichern - Simatic S5-100U Gerätehandbuch

S5-100U
4.4

Programm sichern

Ein Programm kann nur mit gesteckter Pufferbatterie gesichert werden. Beim Sichern wird ein
Programm vom Programmspeicher der CPU in ein Speichermodul kopiert. Es werden nur gültige
--
Bausteine ( > Kap. 7.5.2 Bausteinänderungen) gesichert. Dazu gehört auch der integrierte Default-
DB1, sobald Sie ihn geändert haben.
4.4.1

Programm auf Speichermodul sichern

Sie können verschiedene Speichermodule (EEPROM) einsetzen, eine Auflistung finden Sie im An-
hang D.
Batterieausfallanzeige
leuchtet (gelbe LED)
Nein
S5-100U
abschalten
EEPROM-Modul in
die CPU stecken
S5-100U
einschalten
COPY-Taste
min. 3 s drücken
rote LED flimmert,
COPY-Taste
loslassen
Programm wird
1
geladen
rote LED leuchtet;
Programm auf
EEPROM-Speicher-
modul gesichert
Die CPU 102 ist im
Normalmodus
1 Programmierdauer 40 s/1024 Anweisungen

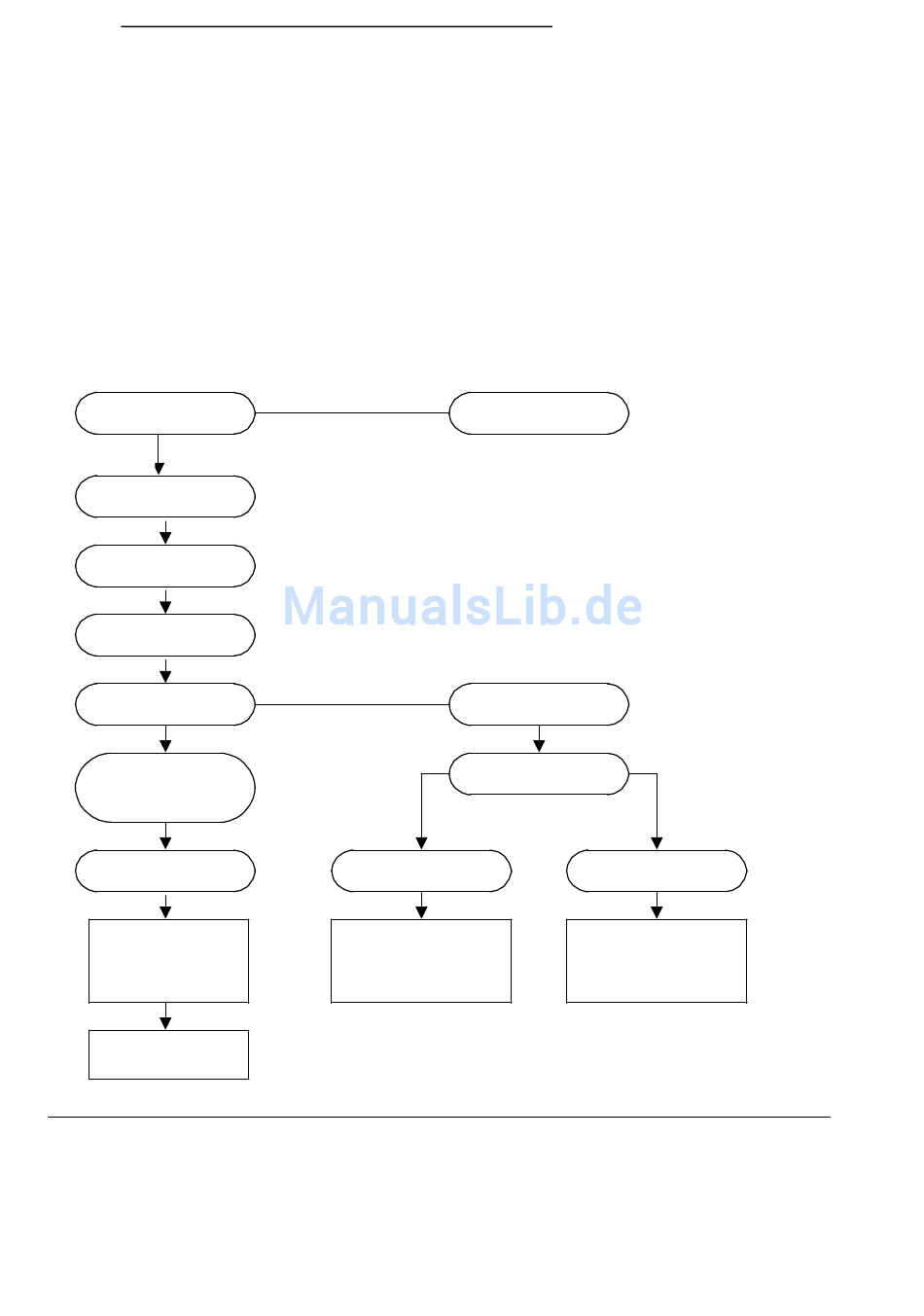

Bild 4.4 Vorgehensweise bei "Programm auf Speichermodul sichern"
EWA 4NEB 812 6120-01b
Batterie einlegen/
erneuern
Ja
Fehler
rote LED blinkt
COPY-Taste loslassen
rote LED leuchtet
• kein/falsches Modul
gesteckt
• kein Programm im
S5-100U
Inbetriebnahme und Programmtest
rote LED blinkt
Fehlerdiagnose
durchführen
(Kap. 5.1)
4-7
