Simatic S5-100U Gerätehandbuch Seite 177

S5-100U

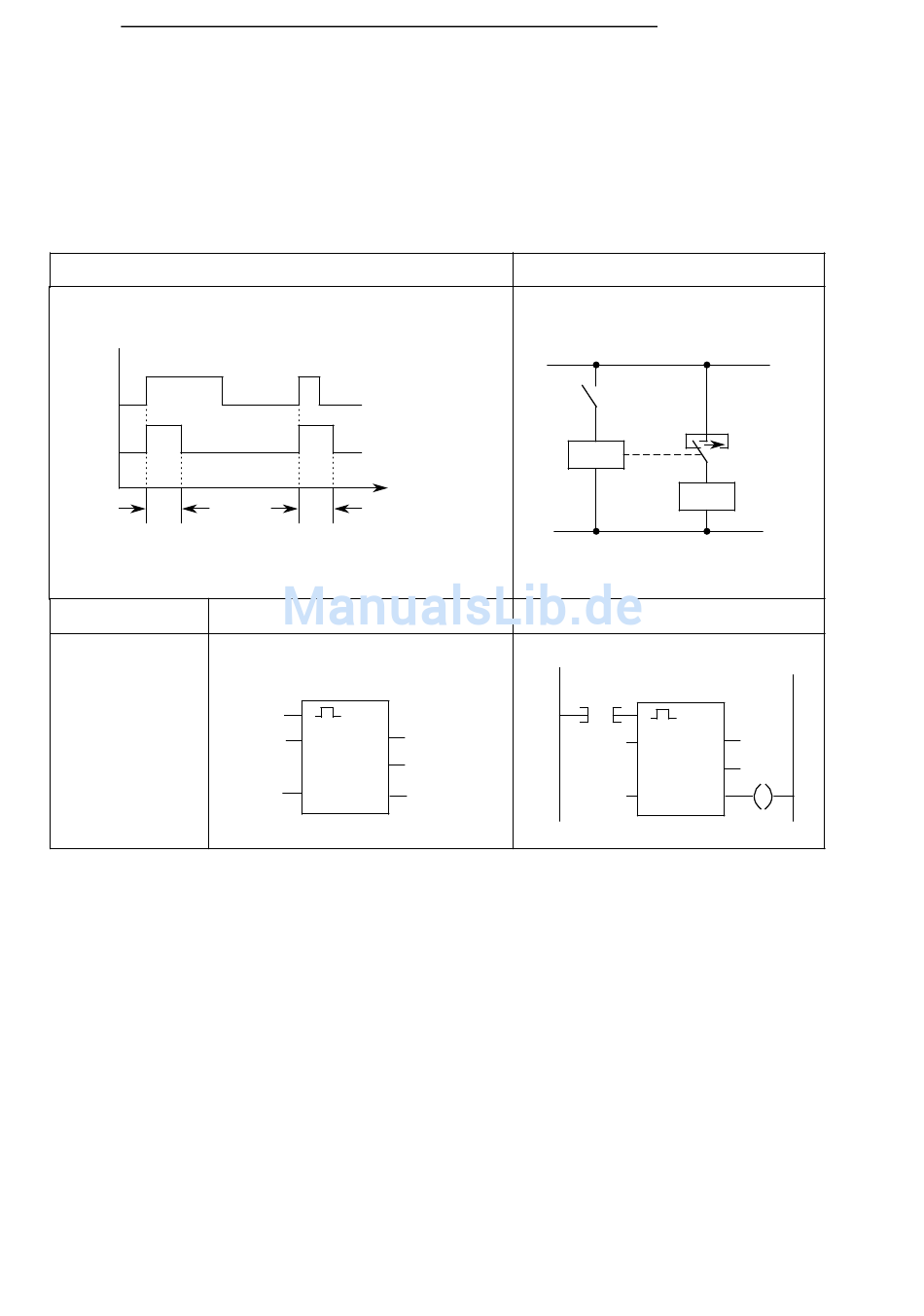

Verlängerter Impuls
Beispiel:
Der Ausgang 1.0 wird für eine bestimmte Zeit gesetzt, sobald das Signal am Eingang 0.0 auf "1"
wechselt. Der Zeitwert wird durch das EW 16 angegeben.
Signalzustände
1
0
1
0
t
AWL
U E 0.0
L EW 16
SV T 2
NOP 0
NOP 0
NOP 0
U T 2
= A 1.0
EWA 4NEB 812 6120-01b
Zeitdiagramm
E 0.0
A 1.0
Zeit
t
FUP
T 2
1 V
E 0.0
TW DU
EW 16
DE
R Q
T 2
T 2: Zeitrelais mit Impulsformung
E 0.0
EW 16
A 1.0
STEP 5 Operationen
Stromlaufplan
E 0.0
A 1.0
KOP
T 2
1 V
TW DU
DE
R Q
A 1.0
8-21
