Anschaltungen - Simatic S5-100U Gerätehandbuch

Baugruppenspektrum
14.5

Anschaltungen

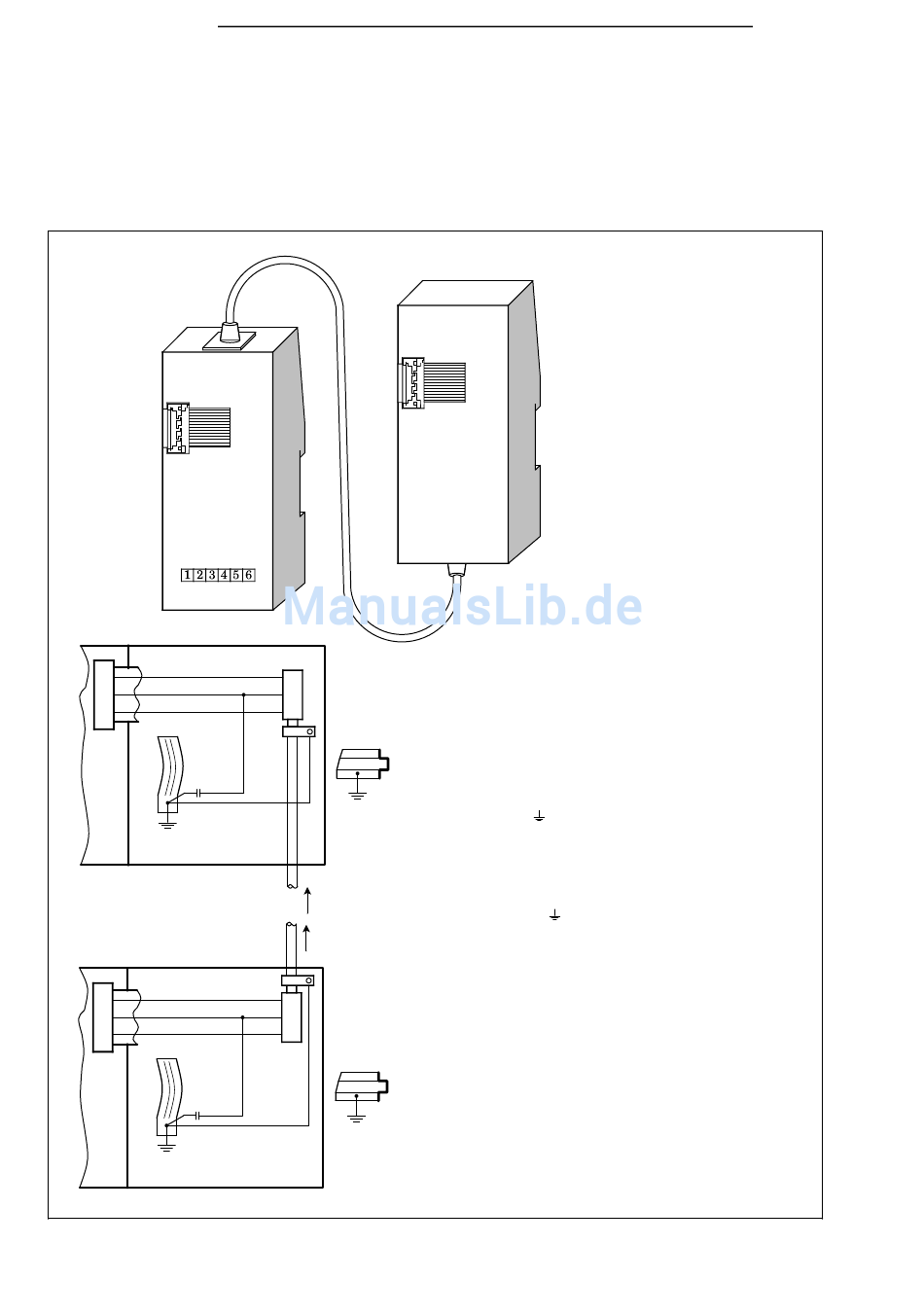

Anschaltungsbaugruppe IM 315
OUT
SIEMENS
SIMATIC S5
INTERFACE MODULE
6ES5 315-8MA11
MADE IN GERMANY
GND
Data
1 nF
GND
Data
1 nF
14-14
+9V
input
output
+9V
IN
Technische Daten
Stromzuführung zu
den EG
Anzahl der
Anschaltungsbaugruppen
je S5-100U
Zulässige Potentialdifferenz
zwischen (IM 315)
und zentralem Erdungspunkt
(CPU)
Bemessung der Isolation
Nennisolationsspannung
(+9 V gegen )
- Isolationsgruppe
- geprüft mit
Maße
B×H×T (mm)
Stromaufnahme
- aus+9 V (CPU)
Gewicht
S5-100U
(6ES5 315-8MA11)
max. 2,5 A
max. 1
±1 V
nach VDE 0160
AC 12 V
1×B
AC 500 V
2×
(45,4×135×39)
typ. 1 mA
ca. 280 g
EWA 4NEB 812 6120-01b
